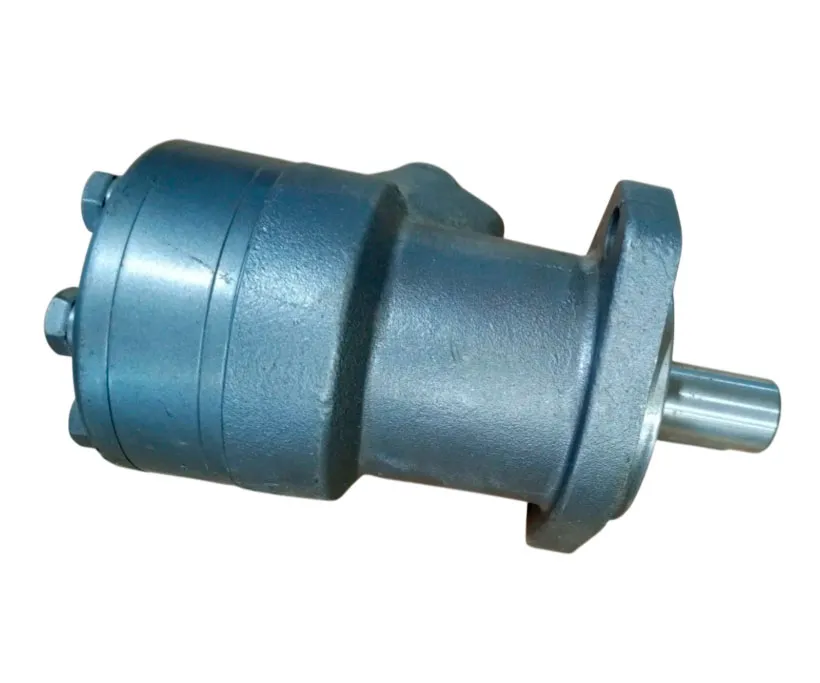

Гидромотор BMR-315 (аналог MR-315CM, OMR-315, OR-315, CPMR-315) планетарный
Гидромотор BMR 315cc (аналог MR-315CM) героторный представляет собой устройство, которое преобразовывает энергию жидкости в механическую энергию, приводящую в движение рабочий орган. Таким рабочим органом выступает вал. Он принимает преобразованную энергию, благодаря чему вращается и приводит в движение машину.
Гидромоторы BMR являются аналогами гидравлических моторов OMR (Sauer Danfoss), OR (Мета), MR (M+S Hydraulic), CPMR (Hydromot). Аналоги BMR315: MR315CM, OMR315, OR315, CPMR315.
Особенности гидромоторов BMR
Китайские гидромоторы серии BMR производителя ziHYD имеют среднюю мощность, небольшие габариты и высокие показатели крутящего момента. Они снабжены золотниковым клапаном: распределительный клапан встроен в выходной вал. Таким образом, карданный вал вращает распределительный клапан, и механическая энергия попадает из геротора на выходной вал. Моторы BMR выполнены из чугуна.
Героторный (планетарный) мотор — это разновидность шестеренных агрегатов, которые обладают высоким вращающим моментом при малых габаритных размерах.
Расшифровка обозначения гидромотора BMR 315:
|
Позиция 1 – Монтажный фланец |
— Без кода — Овальный фланец, два отверстия; — F — Овальный фланец, четыре отверстия. |
|
Позиция 2 – Код рабочего объема |
315 – 315 см3/об. |
|
Позиция 3 – Выступающие части вала |
— C – Ø25 цилиндрический, Призматическая шпонка A8x7x32 DIN 6885; — CO – Ø1” цилиндрический, Призматическая шпонка ¼”x¼x1-¼’’ Bs46; — SH – Ø25,32 со шлицами BS 2059 (SAE 6B); — SA – Ø24,5 со шлицами, B 25×22 DIN 5482; — CB – Ø32 цилиндрический, Призматическая шпонка A10x8x45 DIN 6885. |
|
Позиция 4 |
— Особые характеристики. |
|
Позиция 5 |
— Модель. |
Где применяется
Гидравлические моторы BMR315cc широко применяются в промышленных подметальных машинах, мусоровозах, тракторах, сельхозтехнике, комбинированных комбайнах, лесном хозяйстве, станках, строительной технике, бетономешалках, подъёмниках, конвейерах, пресс-формах для литья.
Технические характеристики
- Вал шпоночный диаметром: ⌀ 25 мм.
- Размер шпонки: 8х7х32 мм.
- Рабочий объем: 315 см³.
- Частота вращения (ном.): 240 об/мин.
- Подача / расход (ном.): 75 л/мин.
- Давление (ном.): 11 МПа.
- Вращение: реверсивное.
- Расположение портов: боковое.
