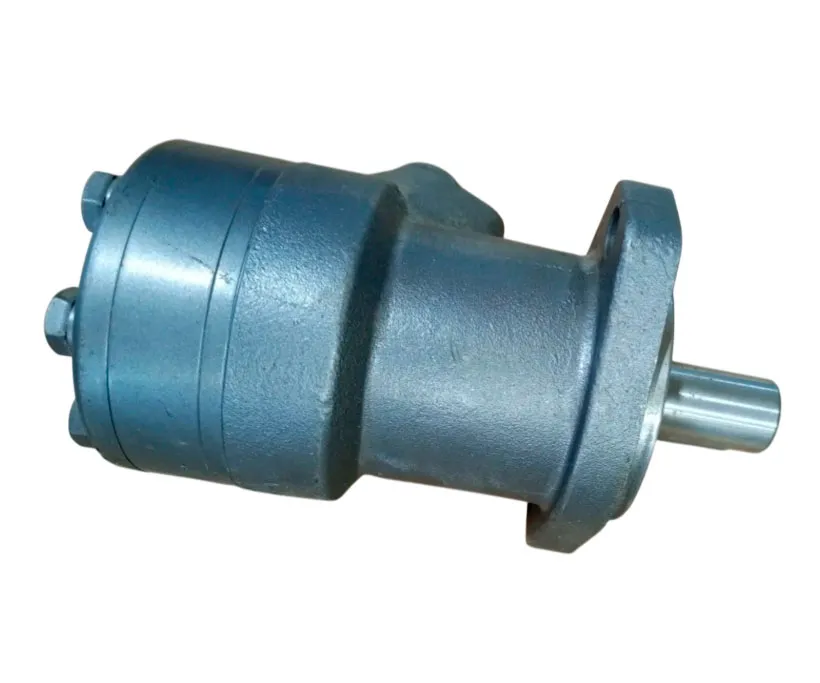

Гидромотор BMR-80 (аналог OMR 80, OR-80, MR 80, CPMR80) планетарный
Гидромотор BMR 80 героторный представляет собой устройство, которое преобразовывает энергию жидкости в механическую энергию, приводящую в движение рабочий орган. Таким рабочим органом выступает вал. Он принимает преобразованную энергию, благодаря чему вращается и приводит в движение машину.
Гидромоторы BMR являются аналогами гидравлических моторов: OMR (Sauer Danfoss), OR (Мета), MR (M+S Hydraulic), CPMR (Hydromot). Аналоги BMR80: OMR 80, OR-80, MR80, MR 80С, CPMR80, BMR-80P1AIIY10/T10.
Особенности гидромоторов BMR
Китайские гидромоторы серии BMR производителя ziHYD имеют среднюю мощность, небольшие габариты и высокие показатели крутящего момента. Они снабжены золотниковым клапаном: распределительный клапан встроен в выходной вал. Таким образом, карданный вал вращает распределительный клапан, и механическая энергия попадает из геротора на выходной вал. Моторы BMR выполнены из чугуна.
Героторный (планетарный) мотор — это разновидность шестеренных агрегатов, которые обладают высоким вращающим моментом при малых габаритных размерах.
Расшифровка обозначения гидромотора BMR 80:
|
Позиция 1 – Монтажный фланец |
— Без кода — Овальный фланец, два отверстия; — F — Овальный фланец, четыре отверстия. |
|
Позиция 2 – Код рабочего объема |
— 80 — 80,3 см3/об; |
|
Позиция 3 – Выступающие части вала |
— C – Ø25 цилиндрический, Призматическая шпонка A8x7x32 DIN 6885; — CO – Ø1” цилиндрический, Призматическая шпонка ¼”x¼x1-¼’’ Bs46; — SH – Ø25,32 со шлицами BS 2059 (SAE 6B); — SA – Ø24,5 со шлицами, B 25×22 DIN 5482; — CB – Ø32 цилиндрический, Призматическая шпонка A10x8x45 DIN 6885. |
|
Позиция 4 |
— Особые характеристики. |
|
Позиция 5 |
— Модель. |
Где применяется
Гидравлические моторы серии BMR широко применяются в промышленных подметальных машинах, мусоровозах, тракторах, сельхозтехнике, комбинированных комбайнах, лесном хозяйстве, станках, строительной технике, бетономешалках, подъёмниках, конвейерах, пресс-формах для литья.
Гидромоторы BMR-80 устанавливаются на противообледенительных машинах, КДМ — привод редуктора BERMA, на сельскохозяйственной и другой технике.
Технические характеристики
|
Параметр |
Значение |
|
Рабочий объём |
80 см3 |
|
Макс. Крутящий момент |
155 Н/м |
|
Макс. Скорость вращения |
745 об/мин |
|
Макс. Мощность |
10 кВТ |
|
Вал |
цилиндрический со шпонкой |
|
Диаметр вала |
32 мм |
|
Расположение портов |
боковое |
