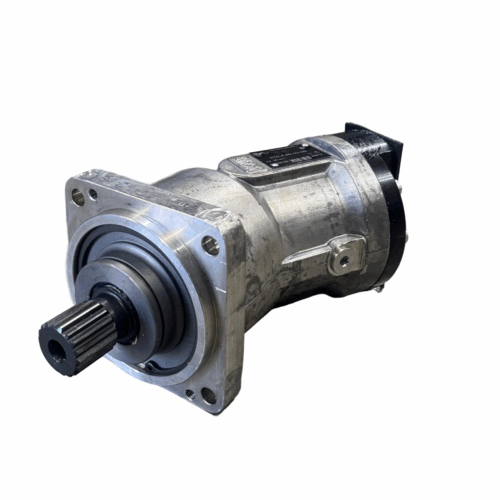

Гидронасос 310.2.28.05.05 аксиально-поршневой нерегулируемый
Гидронасос 310.2.28.05.05 применяется в гидросистемах строительных и сельскохозяйственных машин. Обеспечивает надежную подачу рабочей жидкости, отличается высокими эксплуатационными характеристиками и долговечностью.
Применение:
- Экскаваторы: ЭО-3322, ЭО-3323
- Фронтальные погрузчики: Амкодор 333, Амкодор 342
- Гусеничная техника: Т-170, Komatsu D65EX
- Сельскохозяйственная техника: К-701, К-744Р
- Строительные машины: JCB JS220, Volvo EC240
- Краны и спецтехника: Ивановец КС-45717, Галичанин КС-64711
- Автомобильная техника: КамАЗ 43118, Урал 4320
Установка и эксплуатация:
- Очистите гидросистему перед установкой
- Установите насос с соблюдением центровки
- Подключите магистрали, обеспечив герметичность соединений
- Заполните систему рабочей жидкостью и удалите воздух
- Проверьте насос на минимальных нагрузках, постепенно увеличивая давление
- Регулярно выполняйте техобслуживание, проверяя фильтры и уровень масла
Принцип работы:
Рабочая жидкость, нагнетаемая из гидросистемы через отверстие А или В в крышке 17 и через паз распределителя 14, поступает в блок цилиндров 13 и приводит в движение поршни 11. Поршни передают усилие на сферический шарнир 10. Так как оси вала 1 и блока цилиндров 13 находятся под углом, сила в шарнире 10 раскладывается на осевую и тангенциальную составляющие.
Осевая нагрузка воспринимается радиально-упорными подшипниками 6 и 8, а тангенциальная создает крутящий момент на валу гидронасоса. Величина момента и частота вращения вала гидронасоса определяются рабочим объемом гидронасоса, давлением и количеством подводимой рабочей жидкости.
Гидравлический насос используется в экскаваторах, кранах, буровых установках, коммунальной и дорожно-строительной технике.
| Основные | |
|---|---|
| Производитель | Уралкрандеталь |
| Страна производитель | Россия |
| Гарантийный срок | 12 мес |
| Пользовательские характеристики | |
| Коэффициент подачи | 0,95 |
| Максимальная подача (л/мин) | 84 |
| Максимальная частота вращения вала при pвх= 0,08МПа (об/мин) | 3000 |
| Масса (кг) | 9 |
| Минимальная подача (л/мин) | 11,20 |
| Минимальная частота вращения вала (об/мин) | 400 |
| Номинальная мощность (кВт) | 28 |
| Номинальная подача (л/мин) | 53,76 |
| Номинальная частота вращения вала (об/мин) | 1920 |
| Номинальное давление нагнетания (МПа) | 20 |
| Номинальный крутящий момент приводной (Нм) | 93,82 |
| Предельная подача (л/мин) | 133 |
| Предельная частота вращения вала при pвх= 0,2МПа (об/мин) | 4750 |
| Рабочий объем (см3/об) | 28 |
| Типоразмер | 28 |
