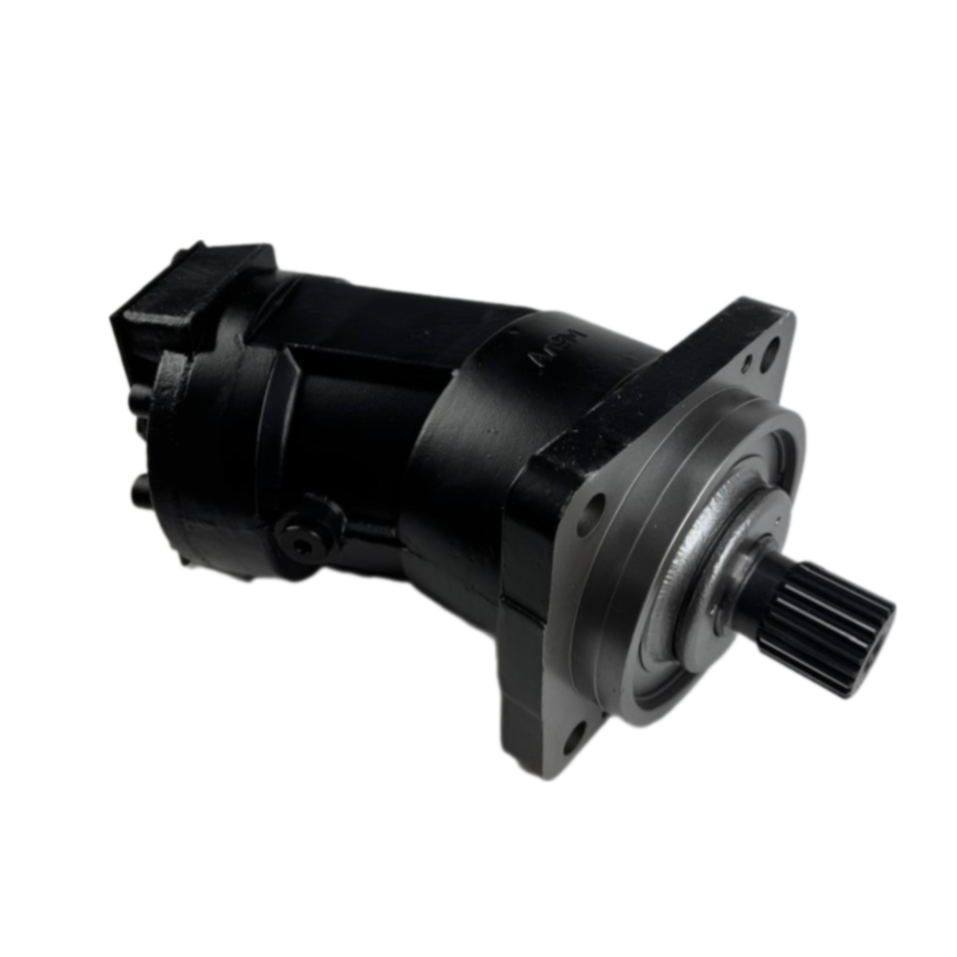

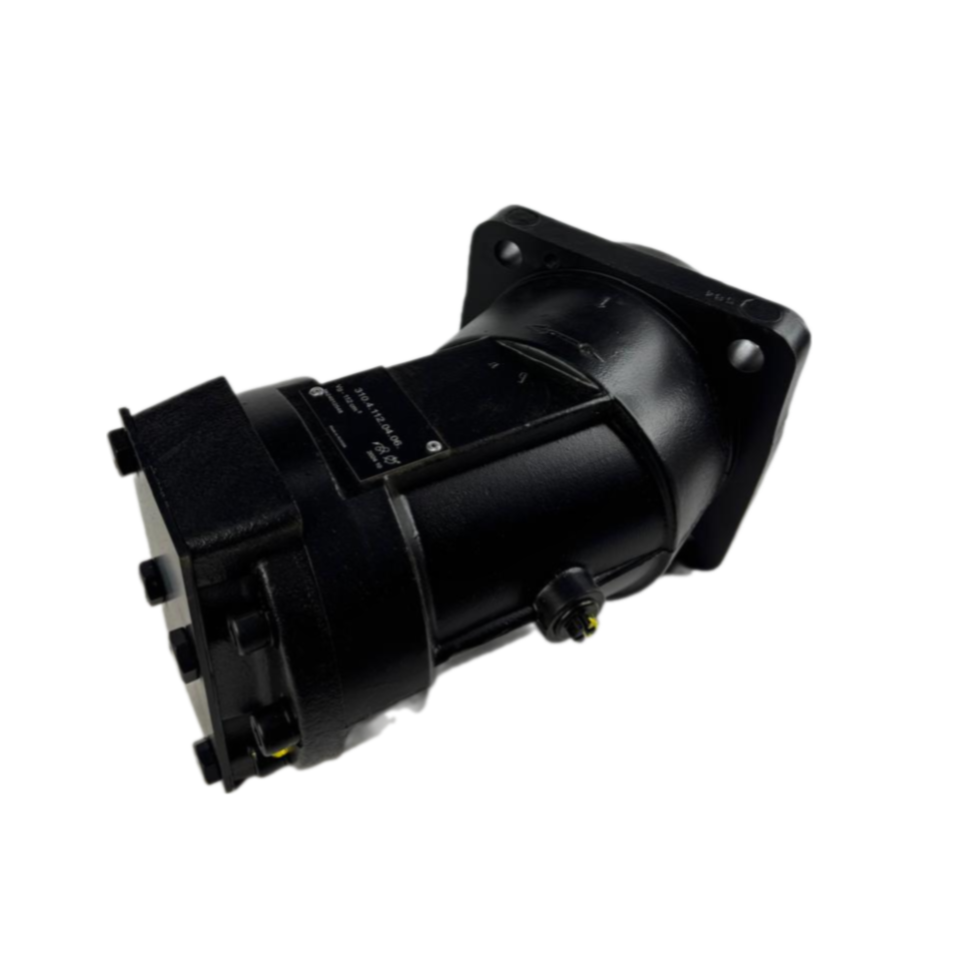

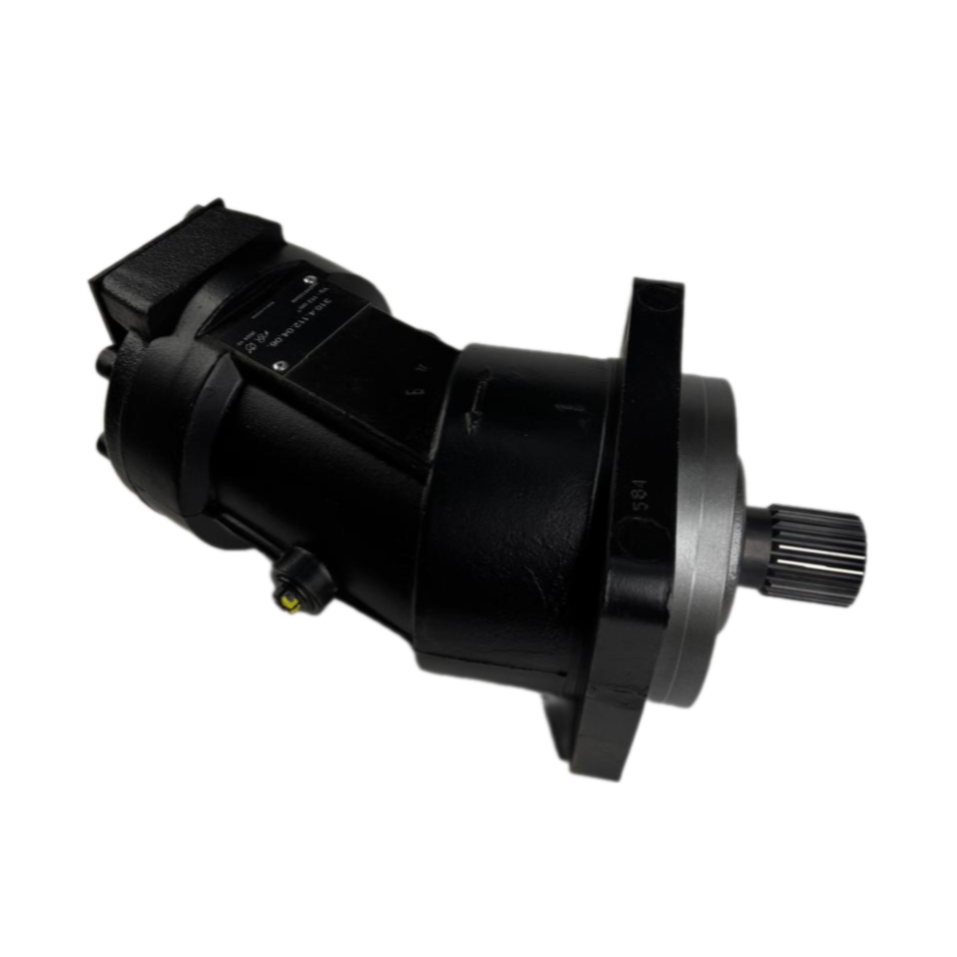

Гидронасос 310.3.112.03.06 / 310.4.112.03.06 (МГ112/32М.3) аксиально-поршневой нерегулируемый правого вращения
Гидронасос серии 310.3.112.03.06 | 310.4.112.03.06 | МГ112/32М.3 аксиально-поршневой нерегулируемый, объемом 112 куб. см. используется в объемных гидроприводах автокранов КС-55713, КС-45719-4, КС-45719-2, КС-45719-1, КС-45717-1, КС-45717К-1, КС-35719-3, КС-35714-К, КС-35714-2, КС-35714, установки разведочного бурения УРБ-2Д-3, УРБ-2А-2 и другой спецтехники. Насос изготавливается с наклонным блоком и шлицевым валом правого вращения, монтажный фланец с 4-мя отверстиями, согласно ISO 3019/2, 2 фланца на торце. Предохранительный клапан отсутствует.
310.3.112.03.06 | 310.4.112.03.06 | МГ112/32М.3 состоит из качающего узла, установленного в корпусе и задней крышки, который состоит из распределителя и гидравлического узла. В состав гидроузла входят вал, подшипники и блок цилиндров, который по сферической поверхности контактирует с распределителем. Вариант исполнения задней крышки с 2-мя фланцами в определяет направление подсоединения трубопроводов.
Принцип работы:
При работе вал насоса данной серии приводится во вращение от двигателя. Установленные в блоке цилиндров поршни вращаются вокруг рабочей оси блока и одновременно совершают возвратно-поступательное движение. За одну половину оборота вала, поршнем всасывается рабочая жидкость, а за другую происходит нагнетание жидкости в гидросистему. Подача рабочей жидкости определяется частотой вращения вала насоса и рабочим объемом насоса, а давление на выходе уменьшается и ограничивается предохранительным клапаном и определяется нагрузкой на рабочий орган гидронасоса 310.3.112.03.06 | 310.4.112.03.06 | МГ112/32М.3.
| Основные | |
|---|---|
| Производитель | ПСМ-Гидравлика |
| Страна производитель | Россия |
| Характеристики | |
| Давление нагнетания P —максимальное рабочее max для насосов типа 210, 310.3 | 35 МПа |
| Давление нагнетания P —максимальное рабочее max для насосов типа 310.4 | 40 МПа |
| Давление нагнетания P —номинальное nom | 20 МПа |
| Коэффициент подачи | 0,95 |
| Крутящий момент приводной T —максимальный Тmax (при Pmax) для насосов типа 210, 310.3 | 656.73 Нм |
| Крутящий момент приводной T —максимальный Тmax (при Pmax) для насосов типа 310.4 | 750.54 Нм |
| Крутящий момент приводной T —номинальный Тnom (при Pnom) | 375.27 Нм |
| Масса | 29 кг |
| Мощность потребляемая N —максимальная Nmax (при nmax, Pmax) для насосов типа 210, 310.3 | 130.66 кВт |
| Мощность потребляемая N —максимальная Nmax (при nmax, Pmax) для насосов типа 310.4 | 149.33 кВт |
| Мощность потребляемая N —номинальная Nnom (при nnom, Pnom) | 74.66 кВт |
| Подача Q —максимальная max | 224 л/мин |
| Подача Q —минимальная min | 44.8 л/мин |
| Подача Q —номинальная nom | 134.4 л/мин |
| Подача Q —предельная peak | 336 л/мин |
| Рабочий объем Vg, см3/об | 112 |
| Типоразмер | 112 |
| Частота вращения вала n — минимальная min | 400 об/мин |
| Частота вращения вала n —максимальная max, при давлении на входе 0,08МПа | 2000 об/мин |
| Частота вращения вала n —максимальная max, при давлении на входе 0,2МПа | 3000 об/мин |
| Частота вращения вала n —номинальная nom | 1200 об/мин |
| Пользовательские характеристики | |
| Тип | Гидронасос |
