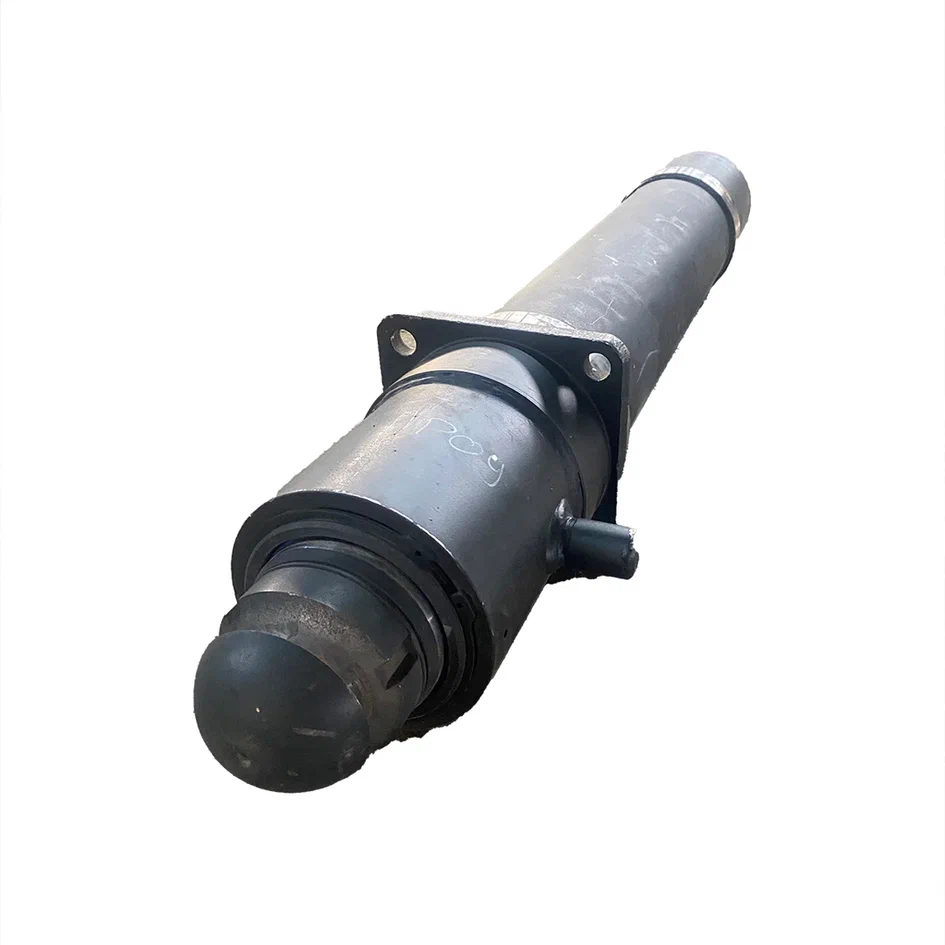

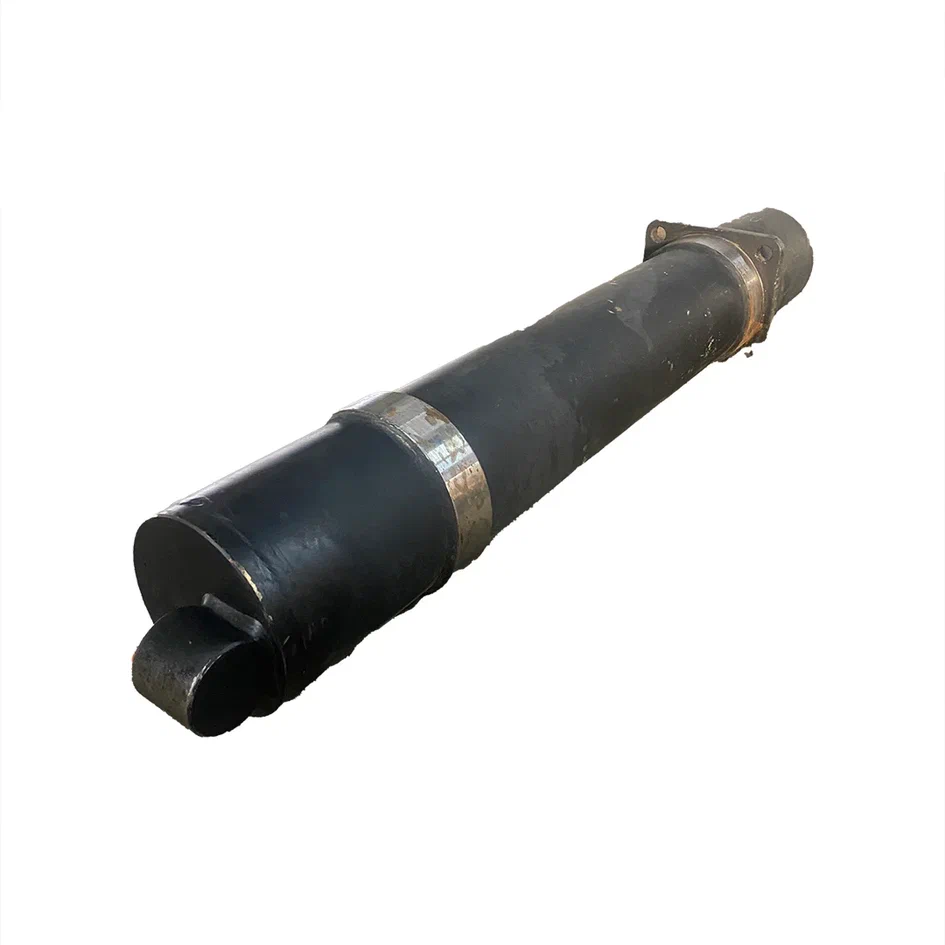

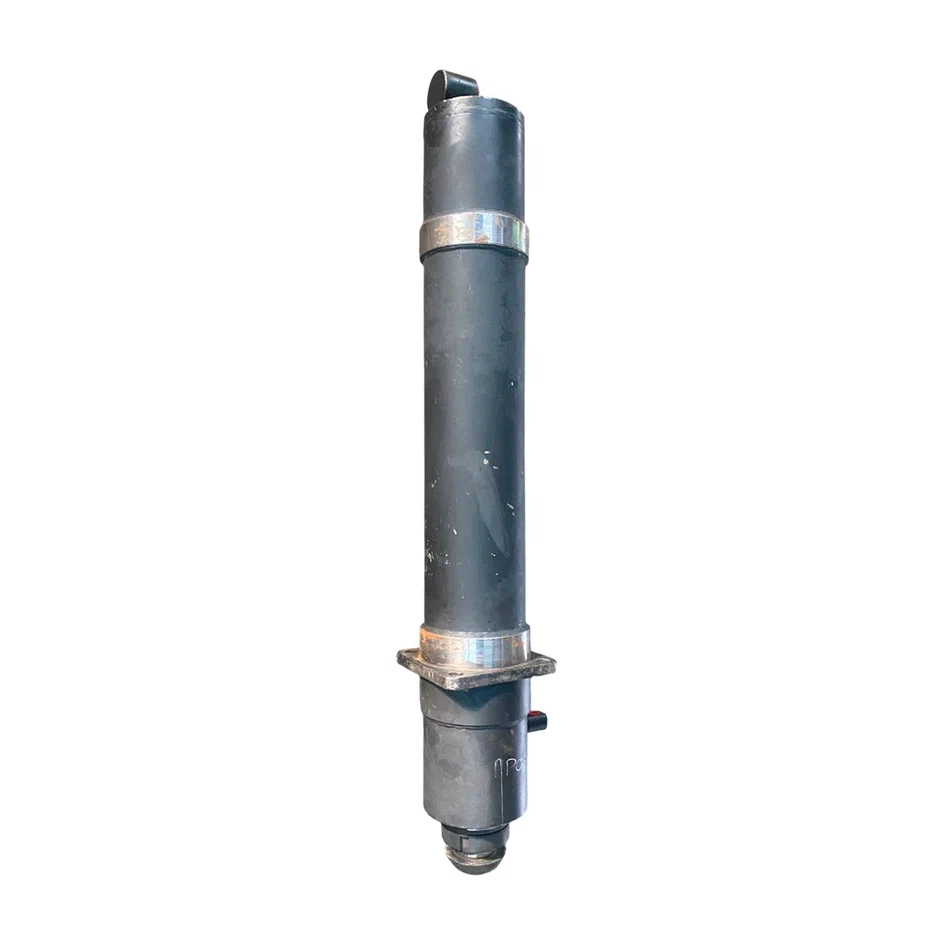

Гидроцилиндр КС-55713-6В.31.200 вывешивания крана (гидроопора) автокрана Галичанин КС-55713-1В-4

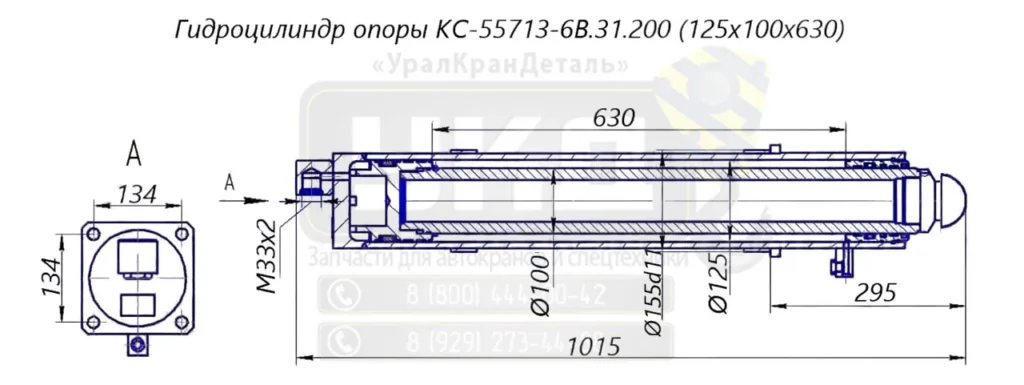

Гидроцилиндр КС-55713-6В.31.200 вывешивания крана (125×100х630) представляет собой гидромеханизм возвратно-поступательного действия, который преобразует поток гидравлического масла в движение штока или корпуса гидроцилиндра (в зависимости от точки его крепления). Гидроопора служит для установки (снятия) крана КС-55713-1В-4 на выносные опоры (аутригеры). Данный гидравлический цилиндр не используется в операциях подъема и опускания груза. Аналог, замена: ЦГ-125.100х630.55-05.
Как используется
Фиксация гидравлического цилиндра осуществляется через опору-подпятник, а удержание жидкости — с помощью гидрозамка, без которого корректная работа невозможна.
Конструкция и принцип работы. Гидроцилиндр преобразует давление гидравлической жидкости в механическую силу, обеспечивая движение поршня. Он направляет и контролирует перемещение опор крана, а гидрораспределитель управляет потоком жидкости для точной работы системы. Уплотнительные элементы предотвращают утечки и защищают от загрязнений, гарантируя надежность. Гидрозамок фиксирует положение штока, исключая самопроизвольное движение.
Где применяется
Гидроцилиндр КС-55713-6В.31.200 опоры (вывешивания крана) применяется на 25 тонных автокранах Галичанин серий КС-55713-1В, КС-55713-3В, КС-55713-4В, КС-55713-5В, КС-55713-6В, КС-55713-1В-4.
Технические характеристики
|
Параметр |
Значение |
|
Назначение цилиндра |
Группа цилиндров вывешивания крана (вертикальные, перпендикулярно балкам аутригеров) |
|
Диаметр поршня, мм |
125 |
|
Диаметр штока, мм |
100 |
|
Ход штока поршня, мм |
630 |
|
Давление номинальное, МПа |
16 |
|
Внешний диаметр корпуса, мм |
155 |
|
Требования к гидравлическому маслу |
Минеральное, вязкость 10 – 1500 сСт, температура от (-40) до (+40)0С |
|
Вес цилиндра, кг |
91.5 |
