Гидрораспределитель 4WE6C61/CG24N9Z5L (ВЕ6 574 Г24) Rekith

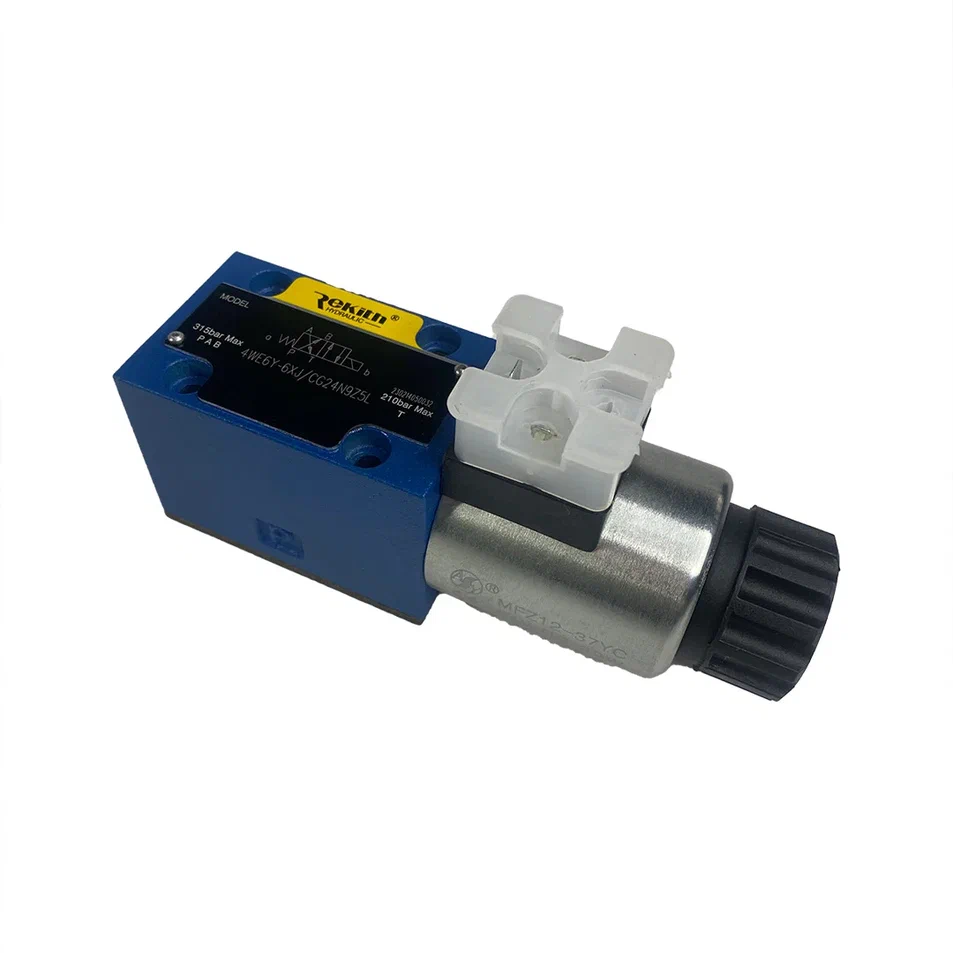

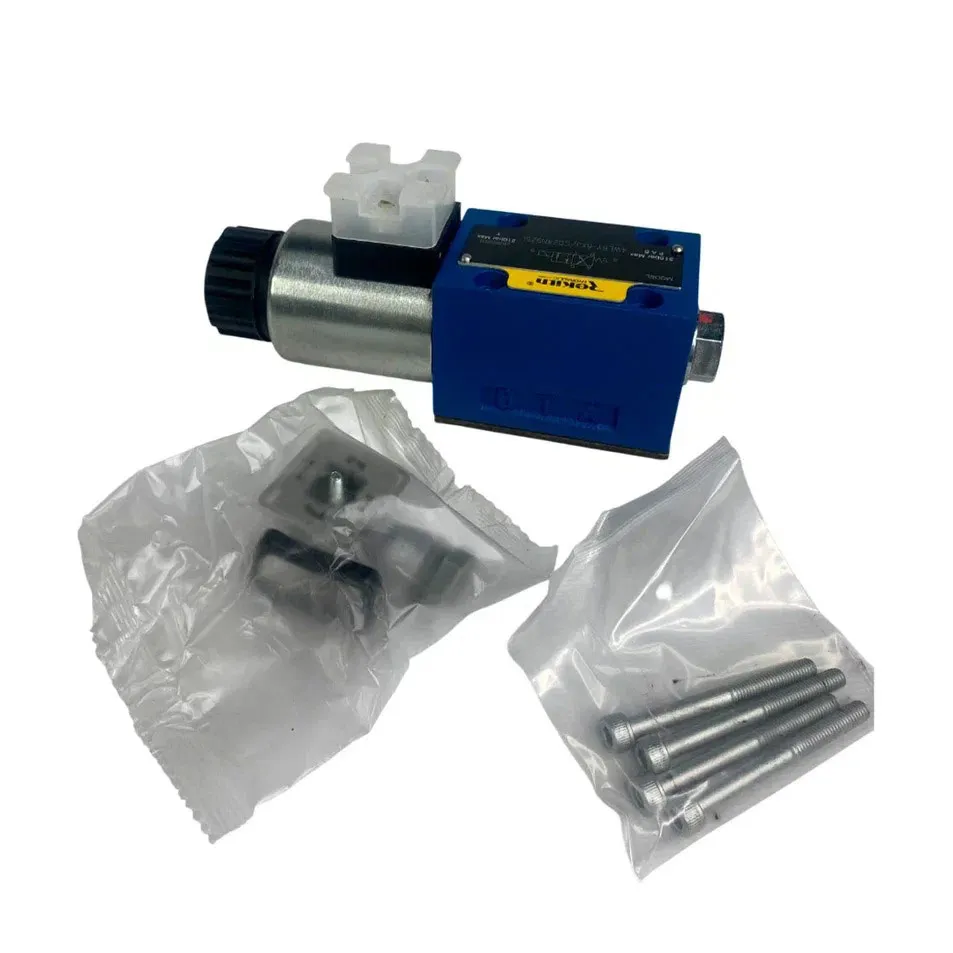

Гидрораспределитель 4WE6C61/CG24N9Z5L Rekith представляет собой золотниковый гидравлический распределитель с электромагнитным управлением, предназначенный для точного контроля потоков рабочей жидкости в промышленных гидросистемах. Аналог: ВЕ6.574.Г24, 4DWG6C60/DC24.

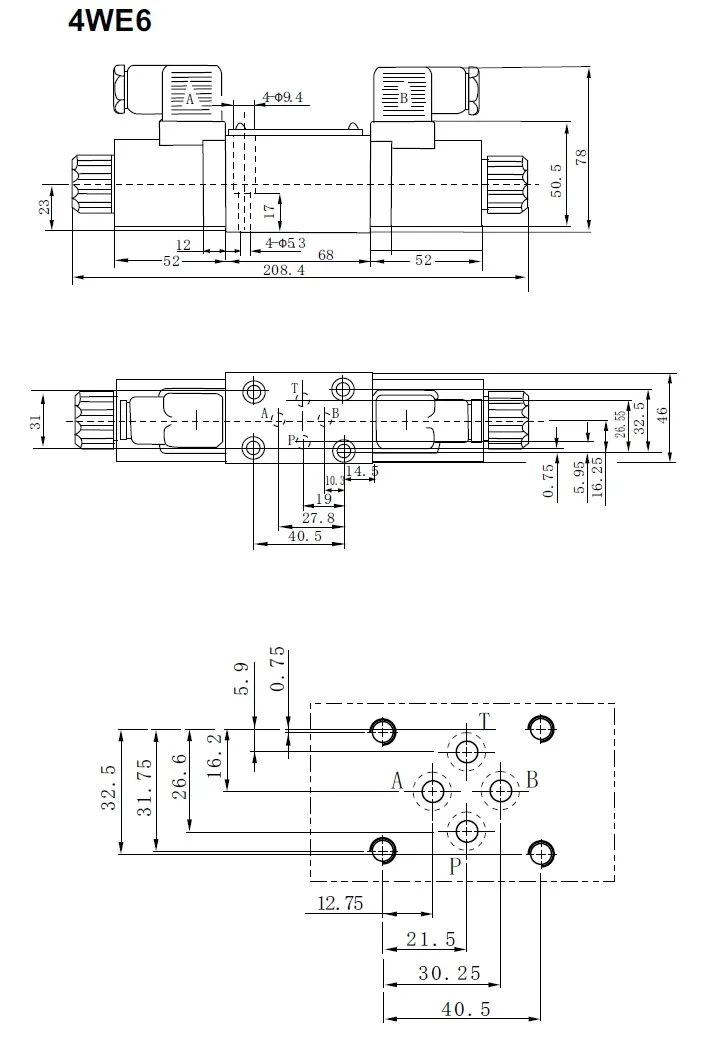

Электромагнитные клапаны 4WE6C с направленным золотником контролируют пуск, остановку и направление потока. Эти устройства в основном состоят из корпуса с одной или двумя катушками. Набор катушек возможен разный при изменении напряжения (постоянного и переменного тока) и электрического соединения. Скорость потока и давления (от 60 л/мин до 80 л/мин и от 160 бар до 350 бар) охватывает широкий диапазон применений. Монтаж распределителей осуществляется на плиты типа D03SPS(B) или на многоместные.
Технические характеристики ВЕ6.574.Г24 (4WE6C61/CG24N9Z5L)
| Параметр | ВЕ6 с двухсторонним управлением | ВЕ6 с односторонним управлением |
| Условный проход, мм | 6 | |
| Давление нагнетания в линиях A, B, P, Мпа | 31,5 | |
| Давление в линии T, Мпа | 16 | |
| Расход, л/мин: — с электромагнитом постоянного тока — с электромагнитом переменного тока частотой 50 Гц |
80 60 |
|
| Время срабатывания при номинальном режиме, мин.: — с электромагнитом постоянного тока — с электромагнитом переменного тока частотой 50 Гц |
35 25 |
|
| Допустимые внутренние утечки при номинальном давлении, см3/мин | 80 | |
| Рабочая жидкость | Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) |
|
| Диапазон температур рабочей жидкости, ºС | -30 … +80 | |
| Температура окружающей среды, ºС | до +50 | |
| Диапазон вязкостей жидкости, сСт | 25 … 2320 | |
| Допустимая степень загрязнения жидкости | класс 20/18/15 по ISO 4406:1999 | |
| Вес, кг | 2,2 | 1,6 |
