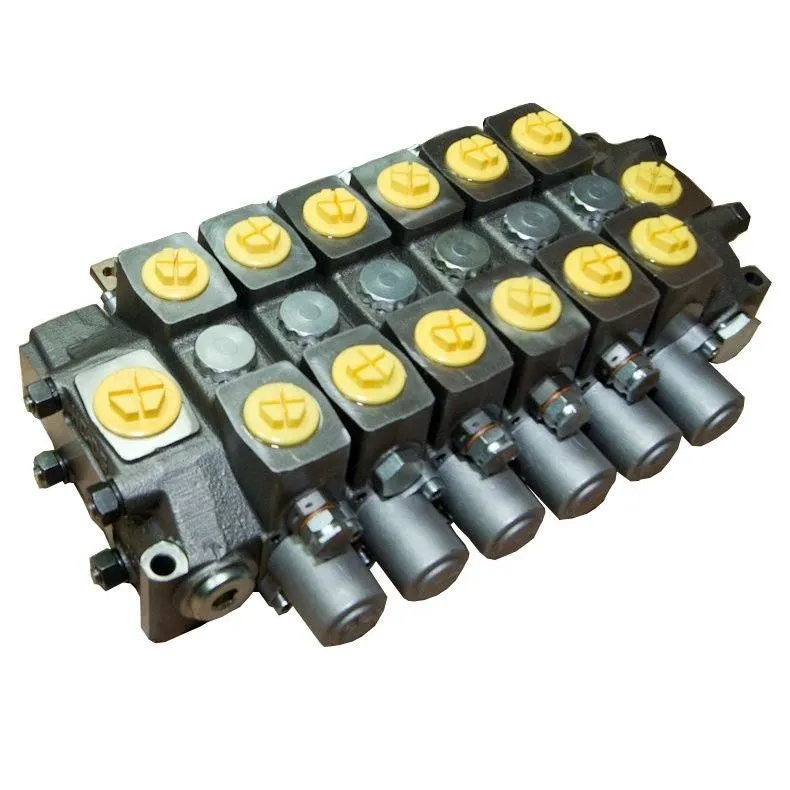

Гидрораспределитель HC-D4/6 Hydrocontrol шестисекционный
Гидрораспределитель HC-D4/6 Hydrocontrol (производство – Италия) предназначен для управления потоком рабочей жидкости в гидросистемах спецмашин. С помощью данного устройства обеспечивается изменение направления потока рабочей жидкости к соответствующему исполнительному механизму. Шестисекционный гидравлический распределитель Hydrocontrol HC-D4/6 модульный универсальный легко настраивается на различные гидросхемы.
Основные особенности
Гидрораспределители серии Hydrocontrol HC-D4 имеют следующие конструктивные особенности:
- симметричный корпус, благодаря чему можно установить устройство управления золотником с любой из двух сторон.
- возможность установки вторичных клапанов.
- противопросадочные клапаны, параллельное.
- последовательное.
- тандемное соединение золотников.
- канал LS позволяет выполнять несколько операций одновременно.
Где применяется
Гидрораспределитель Hydrocontrol HC D4/6 устанавливается на гидроманипуляторах ВелМаш ОМТ70-01, ОМТ70-02, ОМТ70-03, ОМТ70-04, ОМТ97, Майкоп ЛВ-185-10, ЛВ-185-14. В строительной технике широко применяется на экскаваторах-погрузчиках ЭО-2626а (Беларус МТЗ-82), экскаваторах ALEX на базе тракторов МТЗ-892, АМКОДОР 371, экскаваторах-бульдозерах ЭБП-5, ЭБП-7, ЭО-2621, Амкодор-702ЕВ-01, Амкодор-702ЕВ-02 и многих других машинах российского производства.
Технические характеристики
- Количество секций HCD4/6: 6 секций.
- Усилие движения золотника: менее 180 N.
- Ход золотника: 6+6 мм.
- Поток жидкости номинальный: 80 литр/мин.
- Номинальное давление: 350 атм(бар) / 5000PSI.
- Диапазон рабочих температур: от -40 до+60гр C.
- Диапазон вязкости рабочей жидкости: от 10 до 460 единиц.
- Степень фильтрации рабочей жидкости: 25 мкм.
- Диапазон температур жидкости: от -15 до +80гр С.
- Внутренние утечки при Р=100 bar: менее 10 cм3/мин.
- Межсекционный шаг: 40 мм.
- Масса гидрораспределителя: 22,3 кг.
