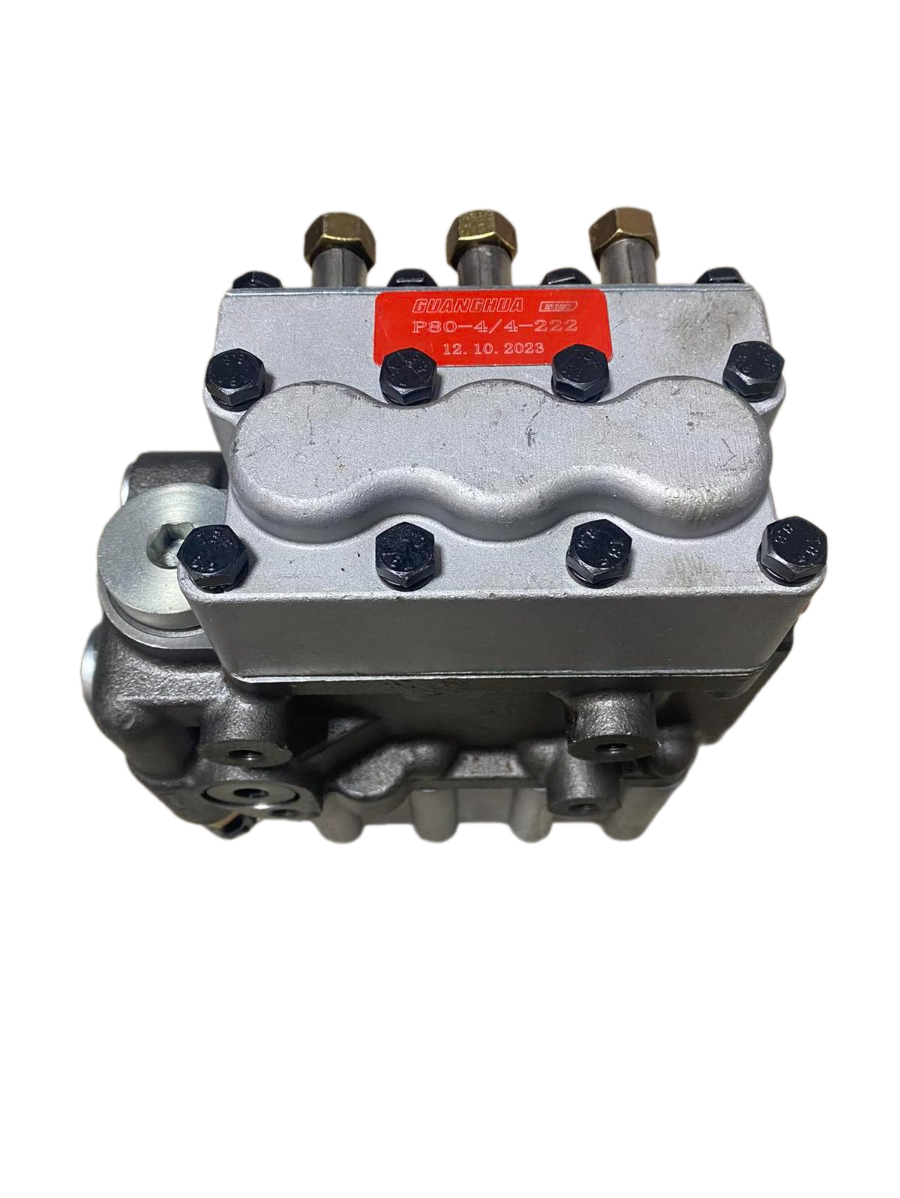

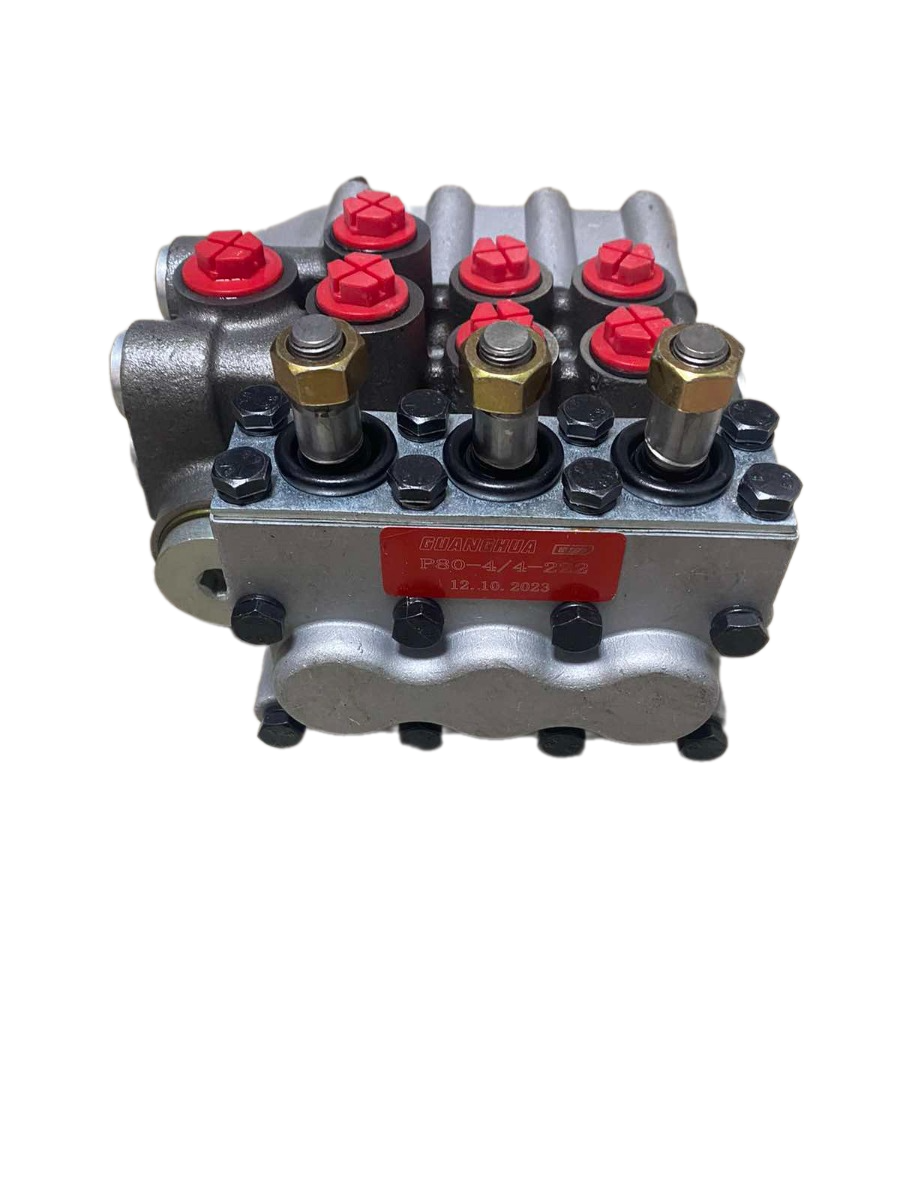

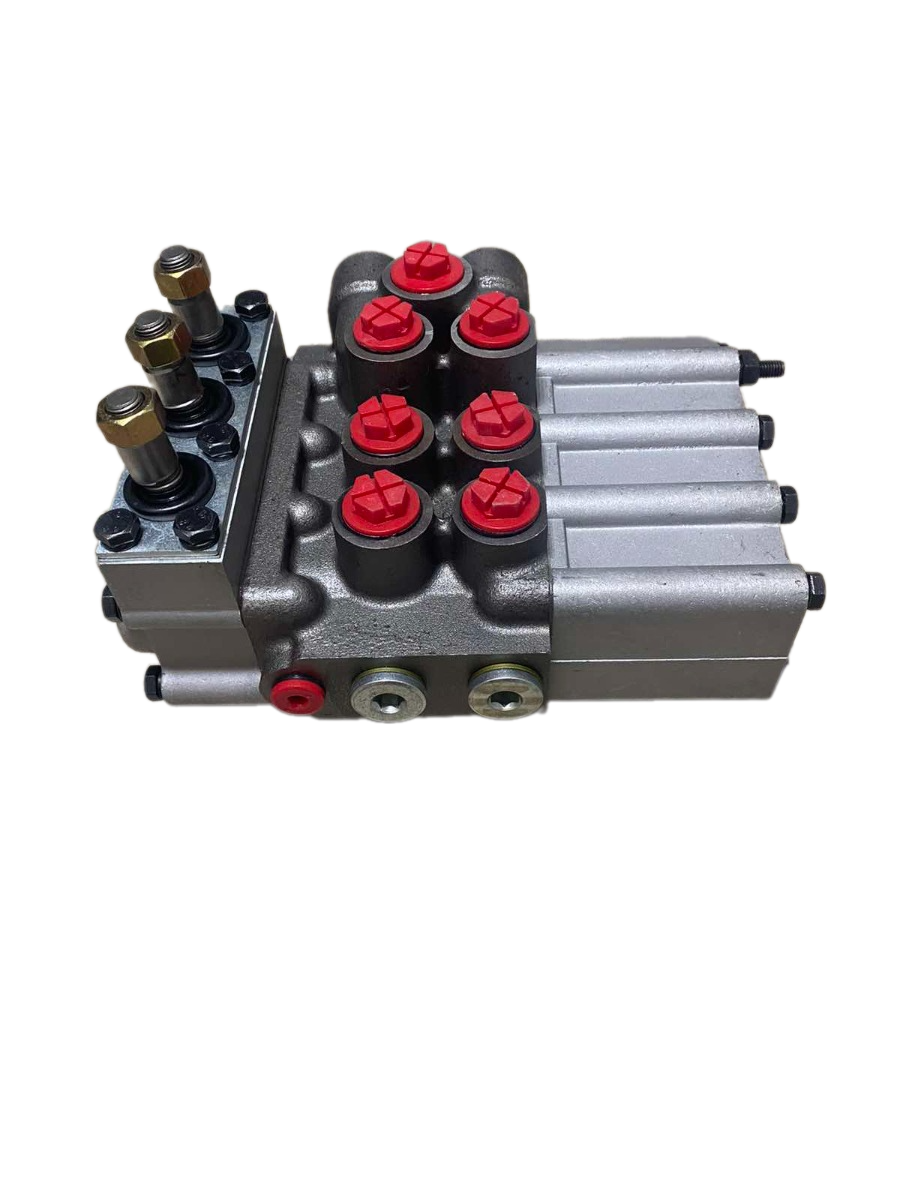

Гидрораспределитель МР80-4/4-222
Гидрораспределитель МР80-4/4-222 предназначен для распределения и регулирования давления в гидросистемах машин с насосами различной производительности от 10 до 120 л/мин.
Устройство является аналогом Р80-3/4-222 по функциональному назначению и габаритно-присоединительным размерам. МР означает, что гидрораспределитель модернизированный и обладает рядом преимуществ по сравнению с аналогом Р80. Использован корпус с пролитыми внутренними полостями увеличенного сечения без тупиковых переходов. Также внедрена новая клапанная система, увеличивающая диапазон основных показателей. Внедрено хромовое покрытие Хтв.15 на золотнике, за счет чего происходит улучшение параметров внутренней герметичности и уменьшение усилия управления золотниками.
Применяется на МТЗ-570 (МТЗ-50), МТЗ-572 (МТЗ-52), МТЗ-80 и мод., МТЗ-82 и мод., МТЗ-100, МТЗ-102, МТЗ-1221, ЛТЗ-155 только с силовым регулятором пахоты.
Распределитель имеет тип — клапанно-золотниковый, моноблочный. Число золотников — 3. Диапазон допустимого давления от номинального до максимального составляет от 20 до 25 МПа. Тип золотника — с закрытым центром, уравновешенный с торцов.
Позиции золотника:
- «Подъем с фиксацией»;
- «Нейтральная»;
- «Опускание принудительное с фиксацией»;
- «Плавающая с фиксацией» (автовозврат из рабочих позиций при достижении заданного давления).
Таблица взаимозаменяемости гидрораспределителей типа МР80:
| Обозначение модификации г/р типа МР80 | Заводской вариант поставки | Обозначение модификации г/р типа Р80 | Заводской вариант поставки |
|---|---|---|---|
| МР80-4/4-222 | 129Н | Р80-3/4-222 |
129 |
Технические характеристики:
| Пользовательские характеристики | |
|---|---|
| Количество золотников | 3 |
| Максимальное рабочее давление (МПа) | 25 |
| Максимальный расход рабочей жидкости (л/мин) | 120 |
| Номинальное рабочее давление (МПа) | 20 |
| Номинальный расход рабочей жидкости (л/мин) | 80 |
| Тип золотника | с закрытым центром, уравновешенный с торцов |
| Тип предохранительно- переливного клапана | дифференциальный, с серводействием |
| Тип распределителя | клапанно-золотниковый, моноблочный |
