Гидроцилиндр 50.26.510-01 СП | ГЦ-100.63х900.31 (510-01) подъема отвала трубоукладчика ТР-12, ТР-20

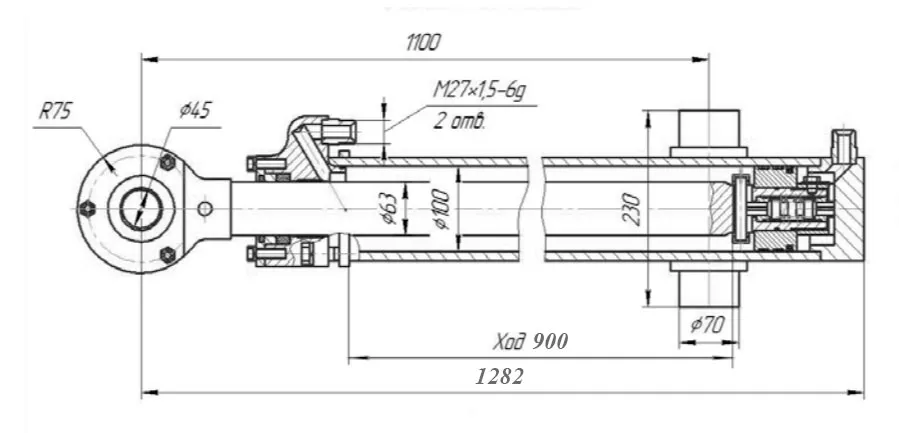

Гидроцилиндр 50-26-510-01 СП предназначен для обеспечения подъёма бульдозерного отвала трубоукладчиков ТР-12, ТР-20. Гидравлический цилиндр имеет диаметр гильзы — 100 мм, диаметр штока — 63 мм и ход — 900 мм. Альтернативное обозначение: ГЦ-100.63х900.31 (510-01).
Трубоукладчики ТР12 и ТР20 служат для транспортировки и укладки трубопроводов диаметром до 720 мм и до 1020 мм, соответственно, в траншею, сопровождения очистных и изоляционных машин, выполнения различных подъемно-транспортных работ на грунтах обычных и с пониженной несущей способностью.
Как используется
С помощью данного гидроцилиндра происходит установка бульдозерного отвала для проведения землеройных работ. Эта функция является дополнительной, а неосновной на трубоукладчиках. В верхней части цилиндр закрывается направляющей крышкой. На ней изготовлены канавки для установки наружных, внутренних уплотнений и направляющих колец. Она устанавливается в корпус цилиндра и прижимается к нему болтами.
Во время работы техники отвал может перемещаться как в вертикальной, так и горизонтальной плоскости. Он характеризуется разными формами (сферической, полусферической, прямой) и различными назначениями, зависимо от того материала, из которого изготовлен элемент. К отвалу часто приобретаются дополнительные ножи и износостойкие накладки, которые повышают его эффективность при обработке тяжёлых грунтов, а также продлевают срок службы.
Где применяется
Гидроцилиндр подъёма отвала 50-26-510-01СП применяется для комплектации гусеничных трубоукладчиков ТР12, ТР20 производства «ЧТЗ-Уралтрак», которые изготовлены на базе трактора и отличаются большой проходимостью.
Технические характеристики
- Артикул: 50.26.510-01СП | ГЦ-100.63х900.31 (510-01).
- Диаметр гильзы: 100 мм.
- Диаметр штока: 63 мм.
- Ход: 900 мм.
- Давление номинальное: 16 МПа.
- Давление максимальное: 20 МПа.
- Усилие на штоке, толкающее: 125,6 (12560) кН (кгс).
- Усилие на штоке, тянущее: 75,7 (7570) кН (кгс).
- Масса: 81,1 кг.
Производитель — Берёзовский ремонтно-механический завод (ООО «БРМЗ»). Гидроцилиндры БРМЗ обладают высокой надежностью и эффективностью благодаря использованию качественных материалов и тщательной сборке.
Запчасти для спецтехники, а также их комплектующие Вы можете заказать на нашем сайте. Актуальную цену в рублях на ту или иную товарную позицию вы можете уточнить у наших менеджеров и при ее наличии положить в корзину.
