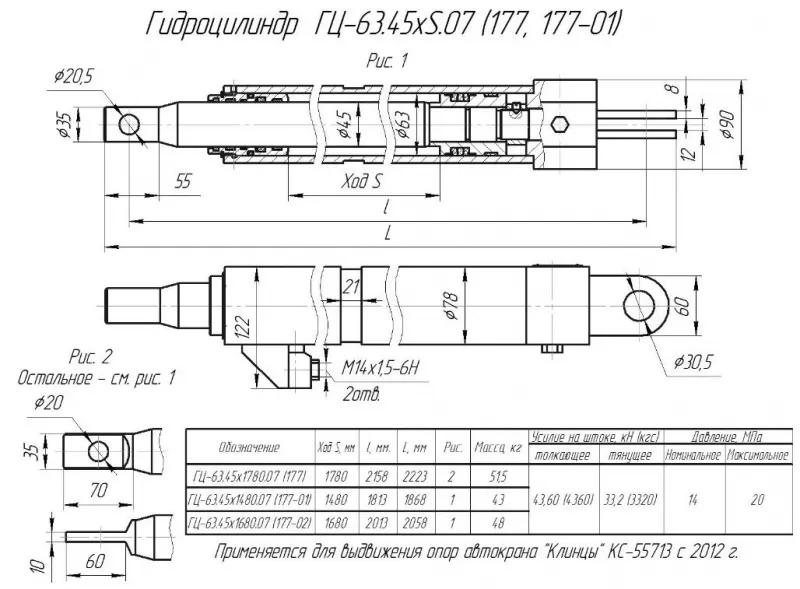

Гидроцилиндр ГЦ-63.45х1480.07 (177-01) выдвижения опор автокрана Клинцы КС-35719, Челябинец КС-45734-19
Гидроцилиндр ГЦ-63.45х1480.07 (177-01) — это объемный гидродвигатель, который обеспечивает перевод аутригеров из транспортного положения в рабочее и обратно. Он используется для эффективного выдвижения и втягивания балок выносных опор, гарантируя устойчивость и жесткость конструкции крана Клинцы, Челябинец при подъемных операциях.
Задняя крышка гидравлического цилиндра представляет собой вилку, со встроенным гидромеханическим фиксатором, который предназначен для фиксации штока в транспортном положении. Конец штока – цилиндрический, имеет отверстие под палец. Подводящие отверстия в поршневую и в штоковую полость М14х1,5.
Принцип работы
Чтобы выдвинуть выносные опорные составляющие, нужно обеспечить повышение давления в нижней камере под поршнем. Это реализуется за счет подачи рабочей жидкости в напорную магистраль. В это время жидкость из области над поршнем выдавливается путем магистрали в бак рабочей гидравлической системы машины. С целью втягивания аутригеров нужно повысить давление в верхней камере — в области цилиндра над поршнем. При этом первая магистраль представляет собой напорную составляющую, а вторая — обратную.
Где применяется
Гидроцилиндр ГЦ-63.45х1480.07 (177-01) выдвижения (раздвижения) выносных опор применяется на автомобильных кранах:
- Клинцы (КАЗ) серий КС-35719-1-02, КС-35719-3-02, КС-35719-5-02, КС-35719-8-02, КС-35719-7-02, КС-35719-8А (2012-2015 г.в.) г/п 16 т;
- Челябинец (ЧМЗ) КС-45734-19 (-23,5) грузоподъемностью 16 тонн.
Технические характеристики
| Параметр | Значение |
| Диаметр поршня, мм | 63 |
| Диаметр штока, мм | 45 |
| Ход поршня, мм | 1480 |
| Давление номинальное, МПа | 16 |
| Давление максимальное, МПа | 20 |
| Усилие на штоке, толкающее, кН | 43,6 |
| Усилие на штоке, тянущее, кН | 33,2 |
Производитель — Берёзовский ремонтно-механический завод (ООО «БРМЗ»). Изделия завода изготавливаются на современных токарных станках и оборудовании с ЧПУ, строго соблюдая все нормы и технические условия ГОСТ РФ. Гидроцилиндры БРМЗ имеют высокий уровень качества и долгий срок службы.
