Гидроцилиндр ГЦ-63.56х1135.22 (395) выдвижения опор автокрана КС-65717, КС-65717М, КС-65717М1, КС-65760 Челябинец
Гидроцилиндр ГЦ-63.56х1135.22 (395) обеспечивает перевод аутригеров из транспортного положения в рабочее и обратно. Он используется для эффективного выдвижения и втягивания балок выносных опор, гарантируя устойчивость и жесткость конструкции крана Челябинец КС-65717, КС-65717М, КС-65717М1, КС-65760 при подъемных операциях.
Гидроцилиндр включает в себя несколько компонентов: корпус, шток, поршень и уплотнительные элементы. Размещение устройства осуществляется на раме при помощи пальцев.
Принцип работы
Гидравлический цилиндр имеет две рабочие полости, которые разделены поршнем. Камеры связаны с гидросистемой крана, а их объем зависит от положения металлического стержня. Во время работы штоковый объем соединен с дренажной гидролинией, а поршневой подключен к насосу. Повышение уровня давления приводит к выдвижению опоры под действием поршня и штока.
Втягивание опоры происходит за счет переподключения штоковой камеры к насосу, а поршневой к дренажу. Остатки гидравлической жидкости отправляются в гидравлический бак на слив.
Где применяется
Гидроцилиндр ГЦ-63.56х1135.22 (395) выдвижения (раздвижения) выносных опор применяется на автокранах Челябинец (ЧМЗ) с 03.2022 года серий:
- КС-65717, КС-65717М, КС-65717М1 (г/п 50т);
- КС-65717 (г/п 55т);
- КС-65760 (г/п 60т).

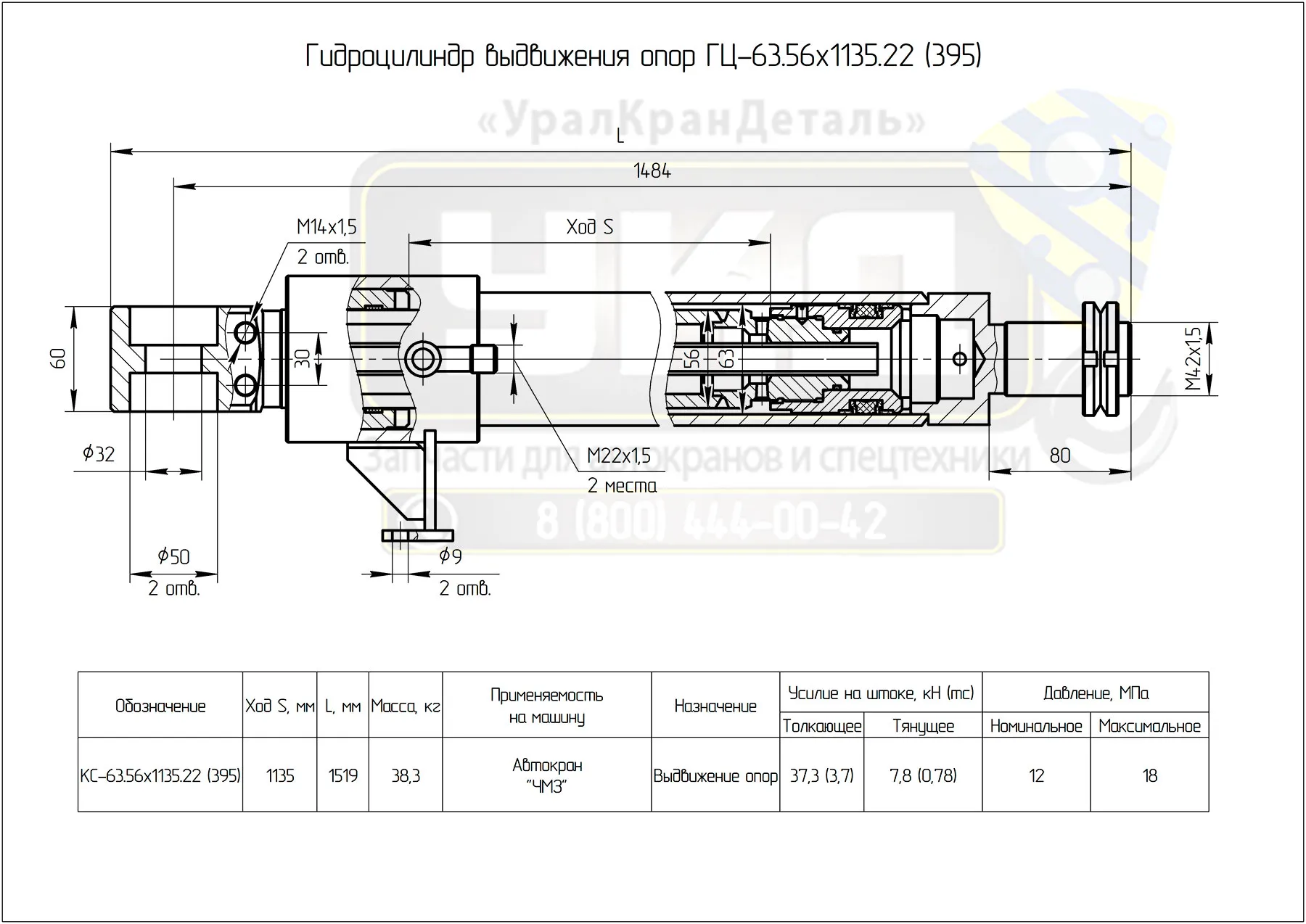

Технические характеристики
- Диаметр гильзы — 63 мм;
- Диаметр штока — 56 мм;
- Ход поршня — 1135 мм.
Производитель — Берёзовский ремонтно-механический завод (ООО «БРМЗ»). Изделия завода изготавливаются на современных токарных станках и оборудовании с ЧПУ, строго соблюдая все нормы и технические условия ГОСТ РФ. Гидроцилиндры БРМЗ имеют высокий уровень качества и долгий срок службы.
Запчасти для автокранов и спецтехники, а также их комплектующие Вы можете заказать на нашем сайте. Актуальную цену в рублях на ту или иную товарную позицию вы можете уточнить у наших менеджеров и при ее наличии положить в корзину.
