Гидроцилиндр ИФ 300.500М.00.000Б реечного механизма поворота манипуляторов «Инман» ИФ 300
Гидроцилиндр ИФ-300.500М.00.000Б предоставляет возможность поворота всей краново-манипуляторной установки КМУ ИФ-300 ИНМАН (с 2016г.) относительно машины, на которой она установлена.

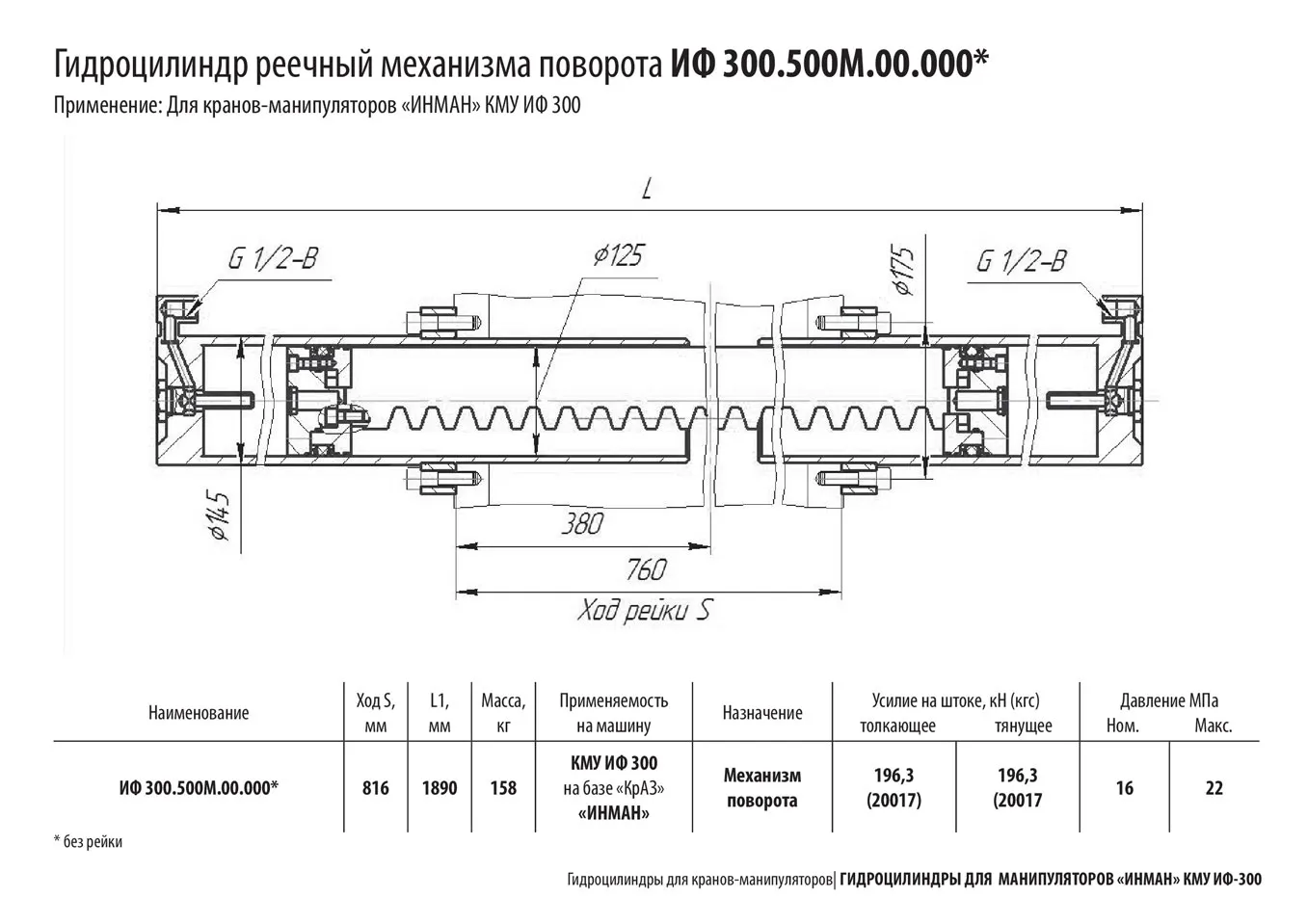

Конструкция гидроцилиндра
Гидравлический цилиндр ИФ 300 изготовлен из двух односторонних цилиндров с один общим штоком. Управление реализуется одной из секций распределителя, имеющей настройку по давлению и расходу. Это дает возможность осуществлять регулирование плавности поворота платформы при работе. Давление подается в один или другой цилиндр в зависимости от положения рукоятки. Шток совершает рабочее движение и передает при помощи зубьев вращение на механизм поворота.
При правильном техническом обслуживании гидроцилиндр будет долго служить. Обслуживать его нужно посредством контролирования уровня рабочей жидкости и своевременной заменой уплотнительных элементов.
Где применяется
Гидроцилиндр ИФ 300.500М.00.000Б (без рейки) механизма поворота применяется на кранах-манипуляторах Инман ИФ-300 (с 2016 года).
Технические характеристики
- Диаметр гильзы – 125 мм.
- Ход штока – 816 мм.
- Давление номинальное – 16 МПа.
- Давление максимальное – 22 МПа.
- Толкающее усилие на штоке — 196,3 кН.
- Тянущее усилие на штоке — 196,3 кН.
- Масса — 158 кг.
Производитель гидравлического цилиндра — Берёзовский ремонтно-механический завод (ООО «БРМЗ»). Гидроцилиндры БРМЗ обладают высокой надежностью и эффективностью благодаря использованию качественных материалов и тщательной сборке.
