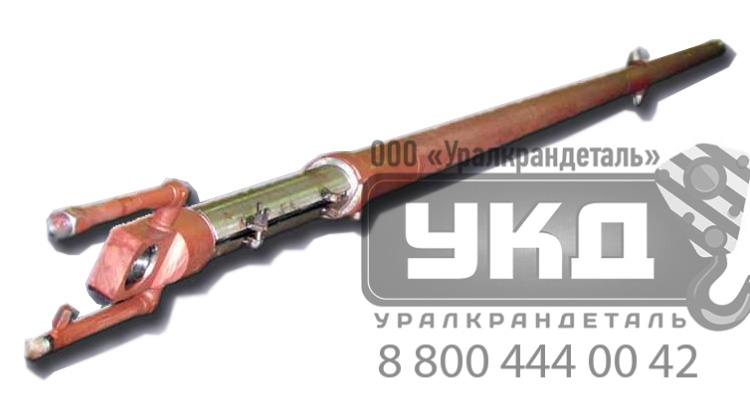

Гидроцилиндр КС-35714.63.900-04 (125х100х5000) выдвижения секций стрелы автокранов Ивановец КС-35714, КС-35715
Гидроцилиндр КС-35714.63.900-4 телескопирования — это объемный гидродвигатель, работающий посредством создания возвратно-поступательных движений рабочего органа, который приводится в действие с помощью давления рабочей жидкости. Данный механизм осуществляет выдвижение (втягивание) подвижных секций стрелы автокрана Ивановец КС-35714, КС-35715 с грузом и без груза.
Принцип работы
Гидроцилиндр КС-35714.63.900-4 втягивания секций стрелы по конструктивному исполнению и принципу действия является поршневым двустороннего действия с односторонним штоком.
Отличие двухстороннего гидроцилиндра в том, что в отличии от одностороннего при подаче давления в поршневую полость, рабочая жидкость выдвигает шток, в то время как жидкость находящаяся в штоковой полости через отверстие уходит на слив. И наоборот, когда жидкость подается в штоковую полость, шток задвигается, а жидкость из поршневой полости, в свою очередь, направляется на слив.
Данный цилиндр относится к гидросистеме верхней поворотной рамы автомобильного крана. Он устанавливается в основании стрелы путем плотного осевого присоединения проушины цилиндрической крышки к кронштейнам корневой секции стрелы. Движимый шток цилиндра имеет шарнирное соединение со второй выдвижной стреловой секцией, из-за чего она и телескопируется.
Где применяется
Гидроцилиндр КС-35714.63.900-04 выдвижения (вытягивания) секции стрелы устанавливается на автокранах Ивановец моделей КС-35714, КС-35715.
Эксплуатация: работа такого гидравлического цилиндра должна осуществляться с учетом внешних климатических условий. Во время установки запчасти нужно обеспечить устойчивое крепление, а также направление действия усилия с осью штока.
Технические характеристики
|
Наименование |
Значение |
|
Диаметр поршня гидроцилиндра, мм: |
125 |
|
Диаметр штока гидроцилиндра, мм: |
100 |
|
Ход поршня гидроцилиндра, мм: |
5000 |
|
Давление номинальное, МПа: |
20 |
|
Давление максимальное, МПа: |
25 |
|
Масса, кг: |
416 |
|
Усилие толкающее, кН (тс) |
291,0 (29,7) |
|
Усилие тянущее, кН (тс) |
105,0 (10,7) |
|
Габаритные размеры, мм: |
7000x250x250 |
Запчасти для автокранов и спецтехники, а также их комплектующие Вы можете заказать на нашем сайте. Актуальную цену в рублях на ту или иную товарную позицию вы можете уточнить у наших менеджеров и при ее наличии положить в корзину.
