Гидроцилиндр КС-55713-2.31.300-6-09Б выдвижения опор автокрана Галичанин
Гидроцилиндр КС-55713-2.31.300-6-09Б представляет собой объемный гидродвигатель, который обеспечивает раздвижение опор для увеличения опорного контура крана Галичанин КС-55713-1В-4, КС-55713-5В-4, КС-55729-1В-3, КС-55729-5В-3, КС-55721-1В, КС-55721-5В.

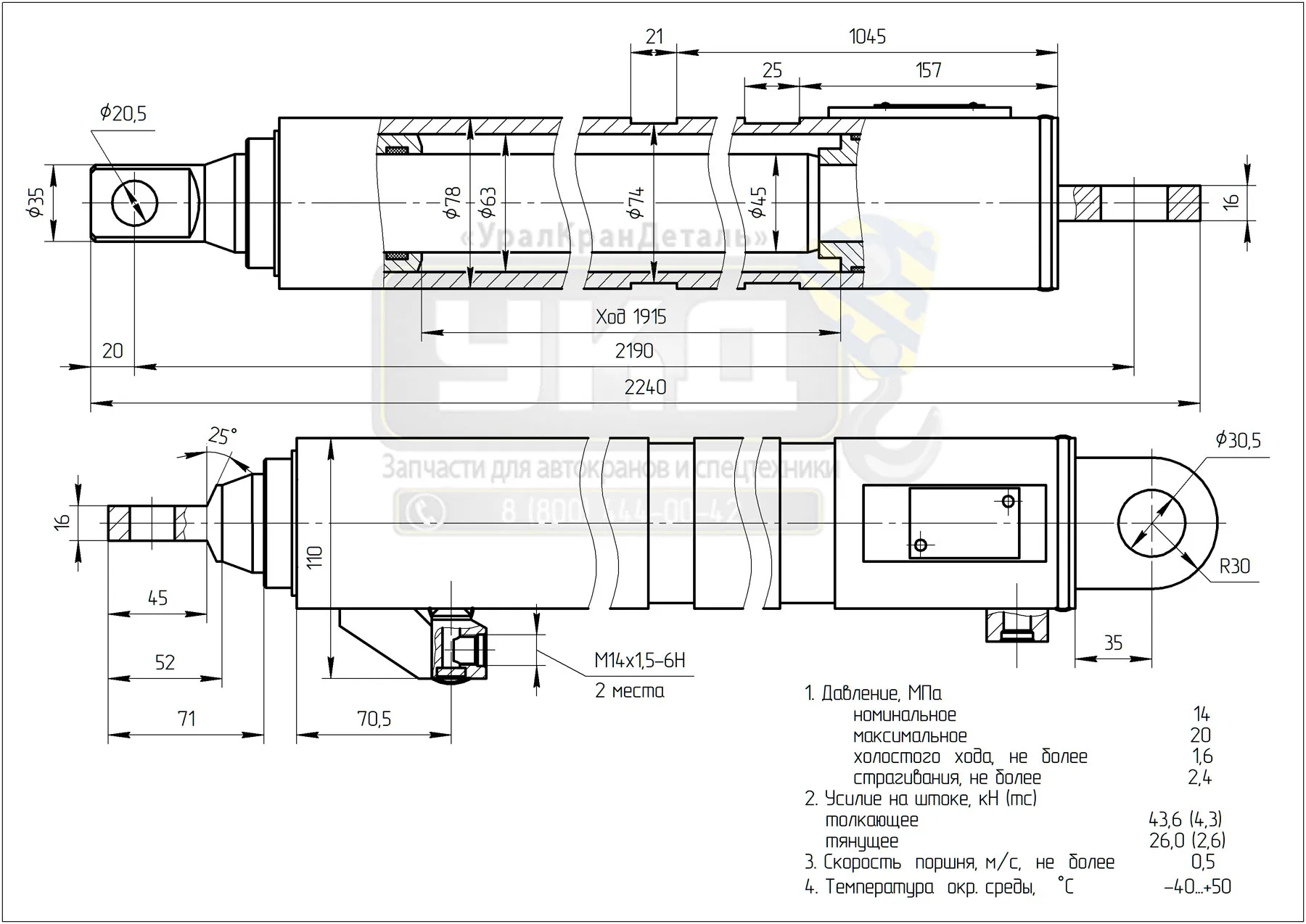

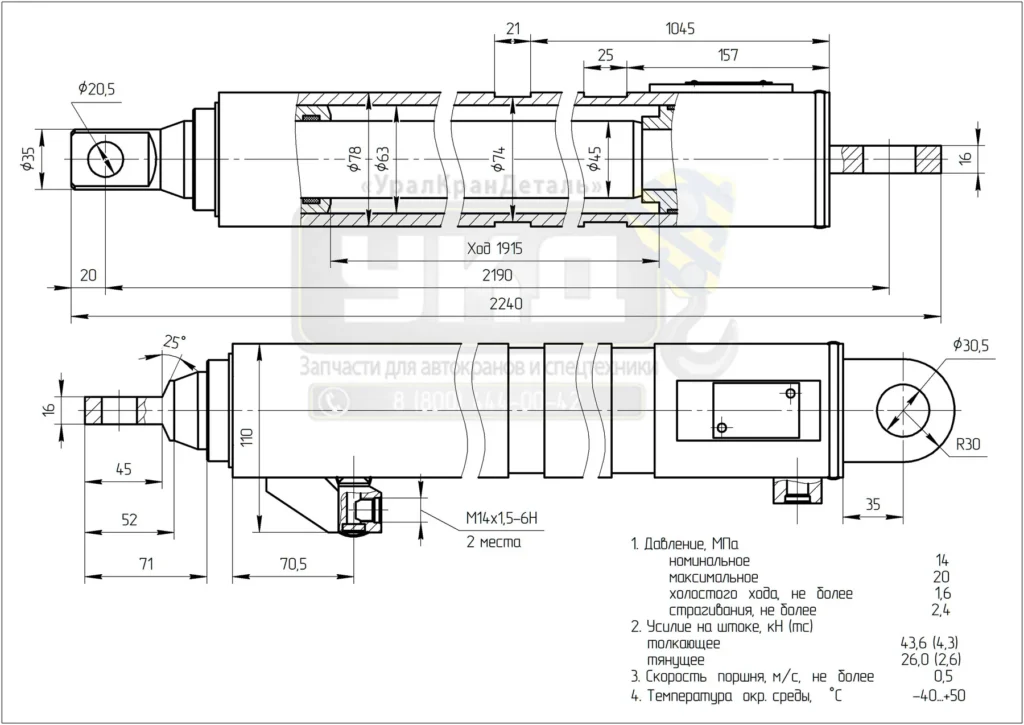

Гидравлический цилиндр имеет диаметр гильзы 63 мм, диаметр штока 45 мм и ход поршня 1915 мм. Он используется для эффективного выдвижения и втягивания балок выносных опор, гарантируя устойчивость и жесткость конструкции крана при подъемных операциях.
Принцип работы
Чтобы выдвинуть выносные опорные составляющие, нужно обеспечить повышение давления в нижней камере под поршнем. Это реализуется за счет подачи рабочей жидкости в напорную магистраль. В это время жидкость из области над поршнем выдавливается путем магистрали в бак рабочей гидравлической системы машины. С целью втягивания аутригеров нужно повысить давление в верхней камере — в области цилиндра над поршнем. При этом первая магистраль представляет собой напорную составляющую, а вторая — обратную.
Где применяется
Гидроцилиндр КС-55713-2.31.300-6-09Б (63х45х1915 мм) применяется для выдвижения (раздвижения) выносных опор на автокранах Галичанин (ГАКЗ) серий:
- КС-55713-1В-4, КС-55713-5В-4 (грузоподъемностью 25 тонн);
- КС-55729-1В-3, КС-55729-5В-3 (г/п 32т);
- КС-55721-1В, КС-55721-5В с 09.2020 года (г/п 32т).
Производитель — Берёзовский ремонтно-механический завод (ООО «БРМЗ»). Изделия завода изготавливаются на современных токарных станках и оборудовании с ЧПУ, строго соблюдая все нормы и технические условия ГОСТ РФ. Гидроцилиндры БРМЗ имеют высокий уровень качества и долгий срок службы.
Технические характеристики
- Артикул: КС-55713-2.31.300-6-09Б / ГЦ-63.45х1915;
- Диаметр поршня: 63 мм:
- Диаметр штока: 45 мм;
- Ход поршня: 1915 мм;
- Давление номинальное: 14 МПа;
- Давление максимальное: 20 МПа;
- Давление холостого хода, не более: 1,6 МПа;
- Давление страгивания, не более: 2,4 МПа;
- Усилие на штоке толкающее: 43,6 (4,3) кН (mc);
- Усилие на штоке тянущее: 26,0 (2,6) кН (mc);
- Скорость поршня, не более: 0,5 м/c;
- Температура окружающей среды: -40…+50 ° C.
