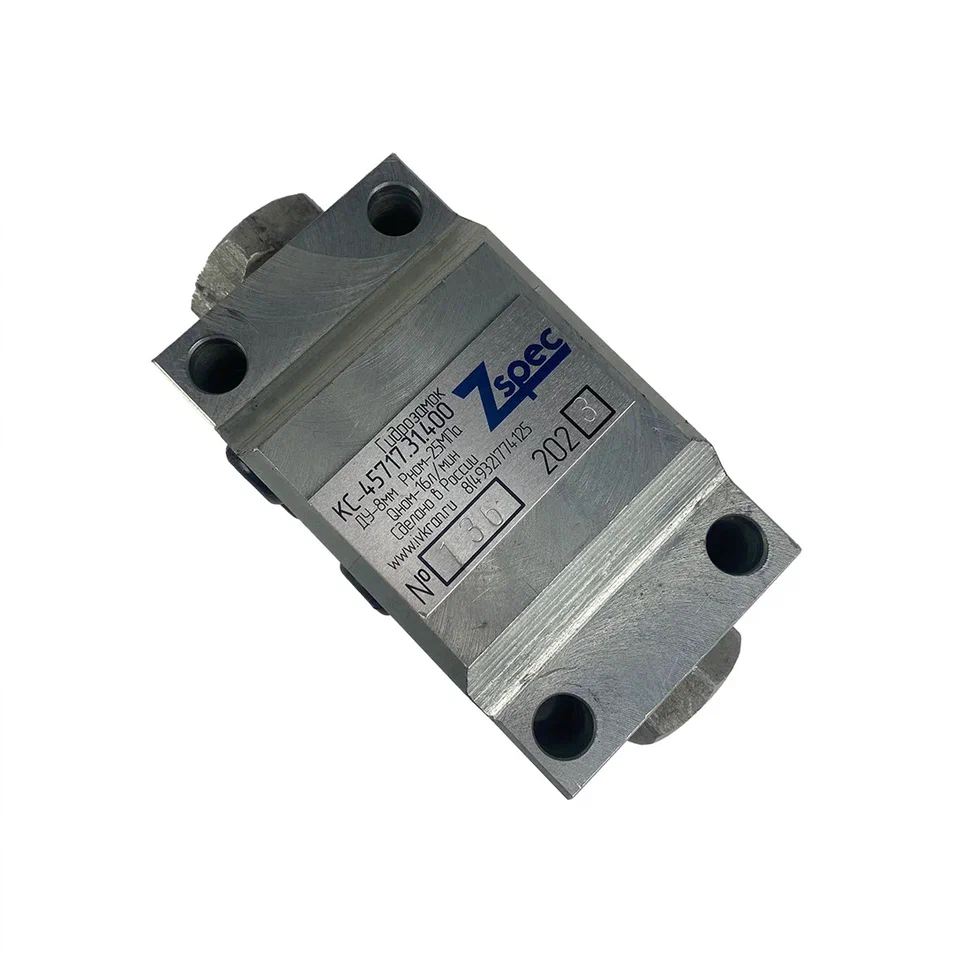

Гидрозамок КС-45717.31.400 гидроцилиндра опор автокранов Ивановец КС-45717, КС-54711, КС-55717
Гидрозамок КС-45717.31.400 — устройство, которое отвечает за запирание поршневых полостей гидроцилиндра опор. Т.е. гидрозамок пропускает масло в одном направлении и запирает ее проход в обратном, что препятствует произвольному втягиванию штока гидроцилиндра под рабочей нагрузкой.
Даже в случае выхода из строя РВД по которому поступает рабочая жидкость, гидрозамки удерживают гидроцилиндр в выставленном положении, так как расположены непосредственно на гидроцилиндре.
Принцип работы
Гидрозамок КС-45717.31.400 функционирует как управляемый обратный клапан: свободно пропускает рабочую жидкость в прямом направлении (от насоса к штоковой полости гидроцилиндра опоры для выдвижения штока), но при отсутствии пилотного сигнала блокирует обратный поток, удерживая опору в фиксированном положении под нагрузкой за счет плунжера или шарика, прижатого пружиной к седлу (нулевая утечка). При подаче управляющего давления (2–10 МПа в пилотный канал через распределитель) гидравлическая сила отодвигает запорный элемент, открывая клапан и позволяя жидкости течь в обратном направлении для втягивания штока. Пружинно-гидравлический механизм обеспечивает срабатывание за 0,05–0,1 с, защиту от гидроударов и кавитации. Устанавливается в разрыв гидролинии на гидроцилиндре вывешивания опор (один на каждую опору), интегрируется в распределительный блок крана. Рекомендуется ежегодная проверка герметичности и замена уплотнений NBR при ремонте; не предназначен для динамического регулирования скорости движения.
Гидравлический замок опор Ивановец КС-45717.31.400 устанавливается на всех 4-х опорах автокранов КС-45717 и их модификаций до 2006 года, состоит из следующих частей:
- Клапан КС-3577.83.202
- Пружина КС-3577.83.204
- Кольцо 021-025-25-2-2 ГОСТ 9833-73
- Пробка КС-45717.31.403
- Корпус КС-45717.31.401
- Плунжер КС-45717.31.402
- Кольцо 025-030-30-2-2 ГОСТ 9833-73
- Пробка КС-45717.31.404
При выдвижении штока гидроопоры рабочая жидкость от гидрораспределителя поступает в отверстие А, открывает обратный клапан 5 и через отверстие А1 поступает в поршневую полость гидроопоры. При отсутствии давления в полостях А, Х и Х1 клапан запирает поршневую полость гидроопоры.
При втягивании штока гидроопоры рабочая жидкость от гидрораспределителя поступает в отверстие Х гидрозамка КС-45717.31.400 и через отверстия Х1 направляется в штоковую полость гидроопоры. Под давлением рабочей жидкости плунжер 4 перемещается вправо, нажимает на клапан 5, открывая проход рабочей жидкости из поршневой полости гидроопоры в отверстие А гидрозамка и далее на слив.
Применяемость
- Автокраны Ивановец: модели КС-45717, КС-54711, КС-55717 (на гидроцилиндры выносных опор для фиксации аутригеров в выдвинутом положении).
- Автокраны Ивановец серия КС-45717: модели КС-45717-1Р, КС-45717-2Р, КС-45717-3Р (аналоги для гидросистем опор).
- Прочие модели: КС-45714, АК-25, КС-54712, КС-55711 (на опорах с идентичными гидрозамками).
