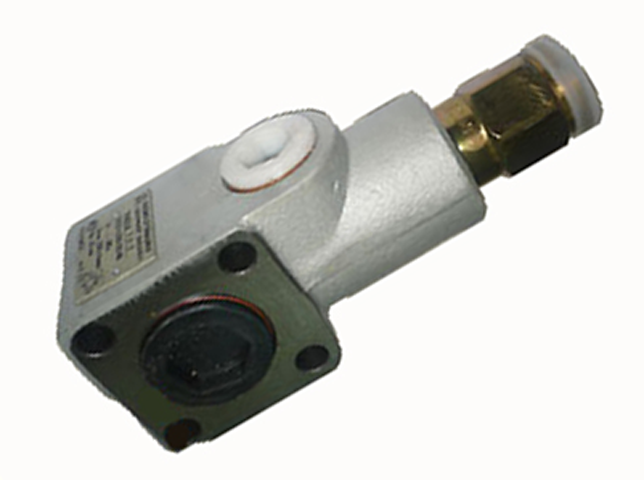

Клапан предохранительный У 462.805.5..
Клапан предохранительный У 462.805.5.У1 — гидроклапан прямого действия предназначенный для защиты гидропривода от перегрузки при повышении рабочего давления в гидросистеме машины. Изготовлены по ТУ 4144-014-00239882-2007.
Обозначение клапана У 462.805.5 определяет диапазон настройки давления от 5 до 13 МПа, корпусное исполнение. При заказе необходимо указать конкретную величину давления настройки. При отсутствии в заказе конкретной величины настройки клапана, клапан настраивается на минимальное давление 5 МПа в диапазоне настройки, величина настройки на клапане не указывается. Покупатель должен помнить, что гидроклапан настраивается при номинальном расходе рабочей жидкости, а открытие клапана происходит при давлении больше либо равном 0,75 величины давления настройки.
Принцип работы
- Срабатывает при превышении установленного давления, открывая канал для сброса жидкости в бак.
- Регулирует давление в гидросистеме, предотвращая повреждение компонентов.
- Использует пружинный механизм с регулируемым преднатягом для точной настройки порога срабатывания.
- Снижает гидроудары за счет демпфирующих элементов.
Корпус из углеродистой стали с антикоррозионным покрытием устойчив к агрессивным средам. Пропускная способность до 80 л/мин, максимальное давление 32 МПа, резьбовые соединения М22х1.5. Совместим с гидравлическими жидкостями ВМГЗ и МГЕ 46В. Вес около 1,5 кг. Клапан является частью серии У462 и применяется в гидросистемах автокранов.
Применяемость
- Автокраны Ивановец КС-3577, КС-3574, КС-35714, КС-35715, КС-45717, АК-25, КС-54712, КС-55735, Галичанин КС-4572А, КС-4579, КС-45719, КС-55713, Клинцы КС-35719, КС-45719, КС-55713, Челябинец КС-45721, КС-55730, Ульяновец МКТ-25.
- Кран-манипуляторы ИНМАН ИМ-150, ИМ-50 на базе КамАЗ, МАЗ-4370, Fassi F110, Palfinger PK 8500, Hiab 090, Tadano TM-ZR305.
- Башенные краны Liebherr 112 EC-H, Zoomlion TC6012.
- Козловые краны ККС-10 на базе МЗКТ, Днепр КС-5363.
Схематичное изображение У 462.805.5:
Характеристики:
| Основные | |
|---|---|
| Производитель | Уралкрандеталь |
| Страна производитель | Россия |
| Гарантийный срок | 6 мес |
| Пользовательские характеристики | |
| — максимальный | 120 |
| — минимальный | 3 |
| — номинальный | 63 |
| — от 10 до 35 МПа(%) | 10 |
| — от 5 до 10 МПа(%) | 20 |
| Внутренняя герметичность при давлении <0,75 величины давления настройки(см3/мин) | 0 |
| Габариты, не более(мм) | 170х72х57 |
| Изменение давления настройки при изменении расхода от минимального до номинального для ряда давления | — |
| Масса, не более(кг) | 2,5 |
| Расход рабочей жидкости(л/мин) | — |
| Условный проход | 16 мм |
Код: У 462.805.5
