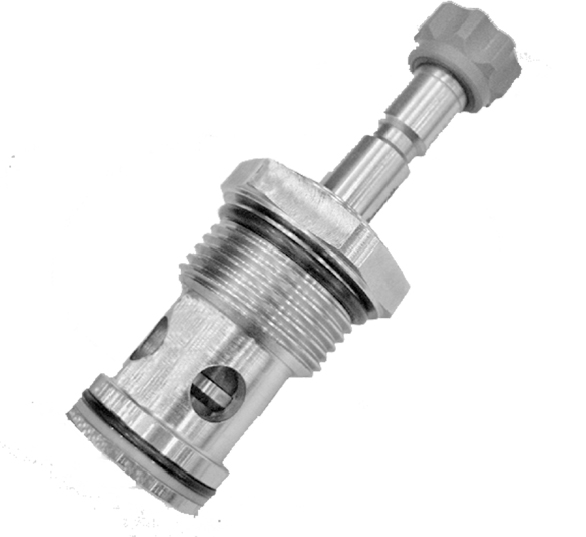

Клапан OD.15-X-21-Y-Z Rexroth — электромагнитный распределительный клапан с прямым управлением, предназначенный для управления потоком гидравлической жидкости в гидросистемах. Применяется в гидрораспределителях автокранов и строительной техники для точного управления гидроцилиндрами и гидромоторами. Модель варьируется в зависимости от параметров X (тип катушки), Y (напряжение), Z (конфигурация портов).

Принцип работы

Переключает поток жидкости между портами при подаче напряжения на электромагнит (варианты: 12 В DC, 24 В DC, 110 В AC, 220 В AC).
Обеспечивает быстрое срабатывание (время отклика 0,05 с) для управления направлением потока.
Блокирует поток в выключенном состоянии, предотвращая утечки.
Снижает гидроудары за счет оптимизированной конструкции каналов.

Корпус из углеродистой стали с антикоррозионным покрытием и защитой IP65 устойчив к влаге и пыли. Пропускная способность до 60 л/мин, максимальное давление 350 бар, ток 0,9 А, резьбовые соединения G3/8 или G1/2. Вес около 1,8 кг. Совместим с гидравлическими жидкостями ВМГЗ и МГЕ 46В. Производитель Bosch Rexroth (Германия/Италия).

Применяемость

Автокраны Галичанин КС-4572, КС-4572А, КС-4579, КС-45719, КС-55713, Клинцы КС-55713, Челябинец КС-45721, Ульяновец КС-5579, Юргинец КС-55722, Камышин КС-55729, Мотовилиха КС-5579.2, Ивановец КС-3577, КС-45717.
Кран-манипуляторы ИНМАН ИМ-150, ИМ-50 на базе КамАЗ, МАЗ-4370, Fassi F110, Palfinger PK 8500, Hiab 090, Tadano TM-ZR305.
Башенные краны Liebherr 112 EC-H, Zoomlion TC6012.
Козловые краны ККС-10 на базе МЗКТ, Днепр КС-5363.
Экскаваторы ЭО-2621, ЭО-3323, JCB 3CX, Volvo EC140, Hitachi ZX70, Komatsu PC130, Caterpillar 312D, Liebherr R914, Doosan DX140, Hyundai R140LC, XCMG XE135B, Zoomlion ZE150E.
Колесные погрузчики ТО-18Б, Амкодор 333В, Caterpillar 930, Komatsu WA320, Hyundai HL730, Doosan DL200, Volvo L60F, Liebherr L524, XCMG LW300F.

Существует большое количество различных модификаций OD:

OD1501213AS000 R901144300;
OD1501213AS800 R934000707;
OD1501213DS000 R901085462;
OD1503213AS000 R901113666;
OD1503213AS800 R934003065;
OD1503213DS000 R934000792;
OD1503213DS800 R934003066;
OD1505213AS000 R901104395;
OD1505213AS800 R901119221;
OD1505213DS000 R901119267;
OD1509213AS000 R901132881;
OD1511213AS000 * R901138183;
OD1511213AS800 * R934001086;
OD1531213AS000 R901104412;
OD1531213AS800 R901119002;
OD1531213DS000 R901132876;
OD1531213DS800 R901125793.

Расшифровка клапанов OD.15-X-21-Y-Z:

01
05
09
03
31
11

21 — специальная полость 021-E;
Y — тип крышки(ручки):

3A
3D

S0
S8 для X=05
S8 для X=03
S8 для X=31

ХАРАКТЕРИСТИКИ

Основные
Производитель	Bosch Rexroth
Гарантийный срок	6 мес
Вес	0.34
Гарантированный интервал срабатывания, циклов	1 000 000 при 350 bar
Диапазон рабочих температур(град)	-30…60 °C
Диапазон расхода, л/мин	5-150
Максимальная внутренняя утечка, капель/мин	20
Максимальное давление испытания, bar	420
Максимальное рабочее давление, Bar	350
Номинальное напряжение	± 10%
Потребляемая мощность	20 Вт
Температура рабочей жидкости, °C	-20…80
Тип катушки	S8-356
Тип напряжения	Постоянное

Применяемость	TADANO, XCMG, Zoomlion, Башенный кран, Газпромкран, Галичанин, Грузоподъемный кран, Днепр, Дрогобыч, Дрогобыш, ЗИЛ, Ивановец, ИНМАН, КамАЗ, Камышин, Клинцы, Козловой кран, Коммунальная техника, Краны-манипуляторы, МАЗ, Машека, МЗКТ, Мотовилиха, Углич, Ульяновец, Урал, Челябинец, Челябинец серия +, ЧМЗАП, Экскаваторы, Юргинец
Объём	60
Давление	35 МПа
