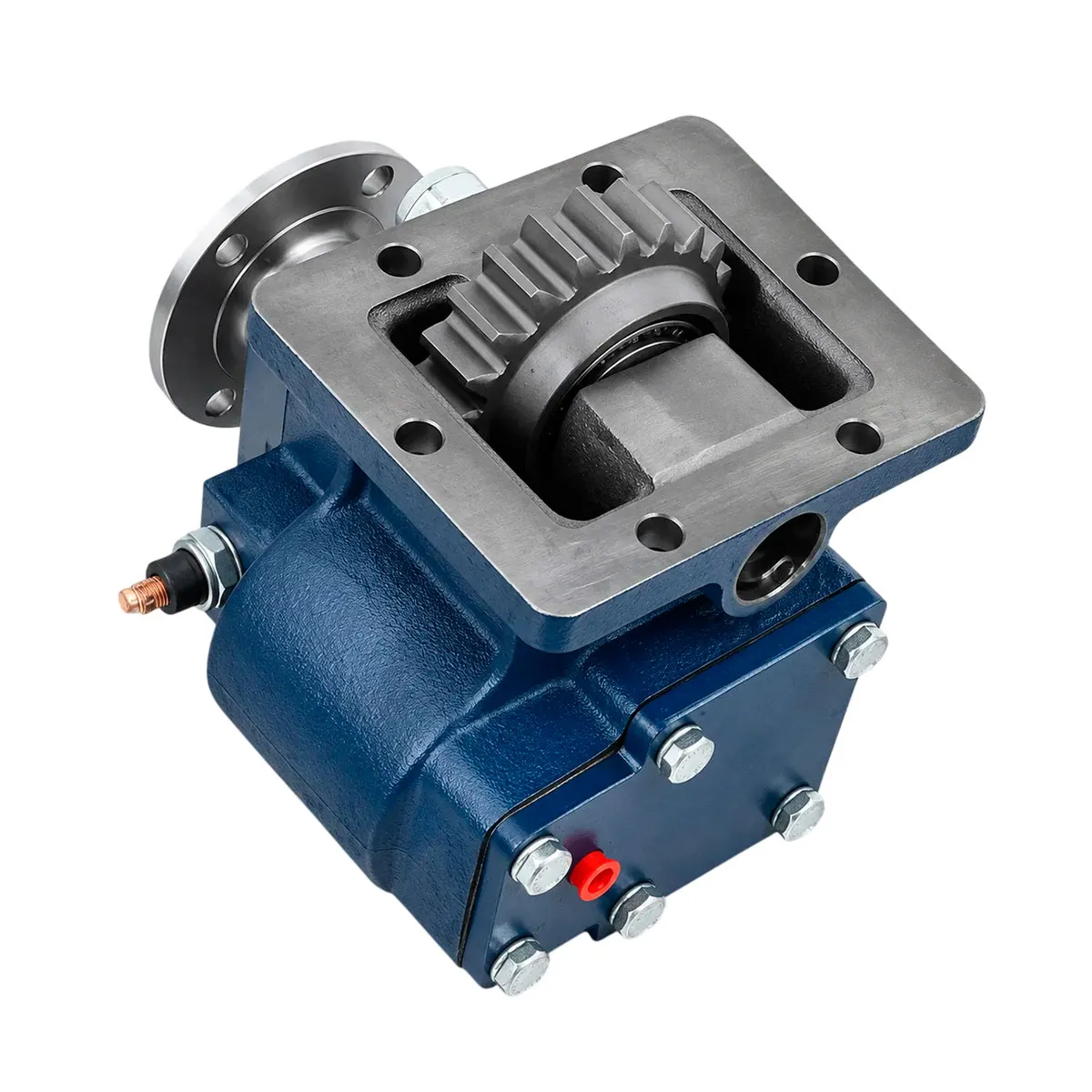

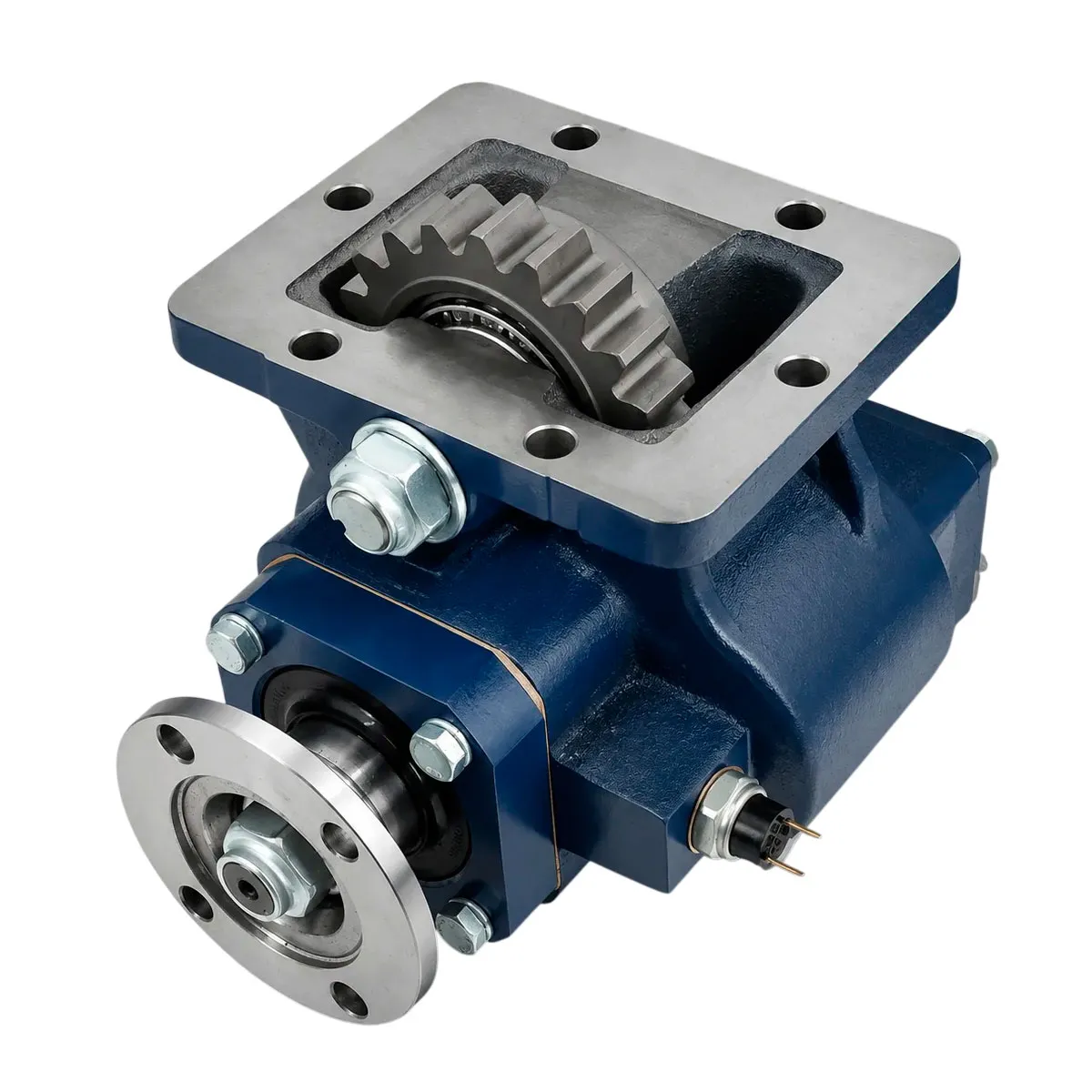

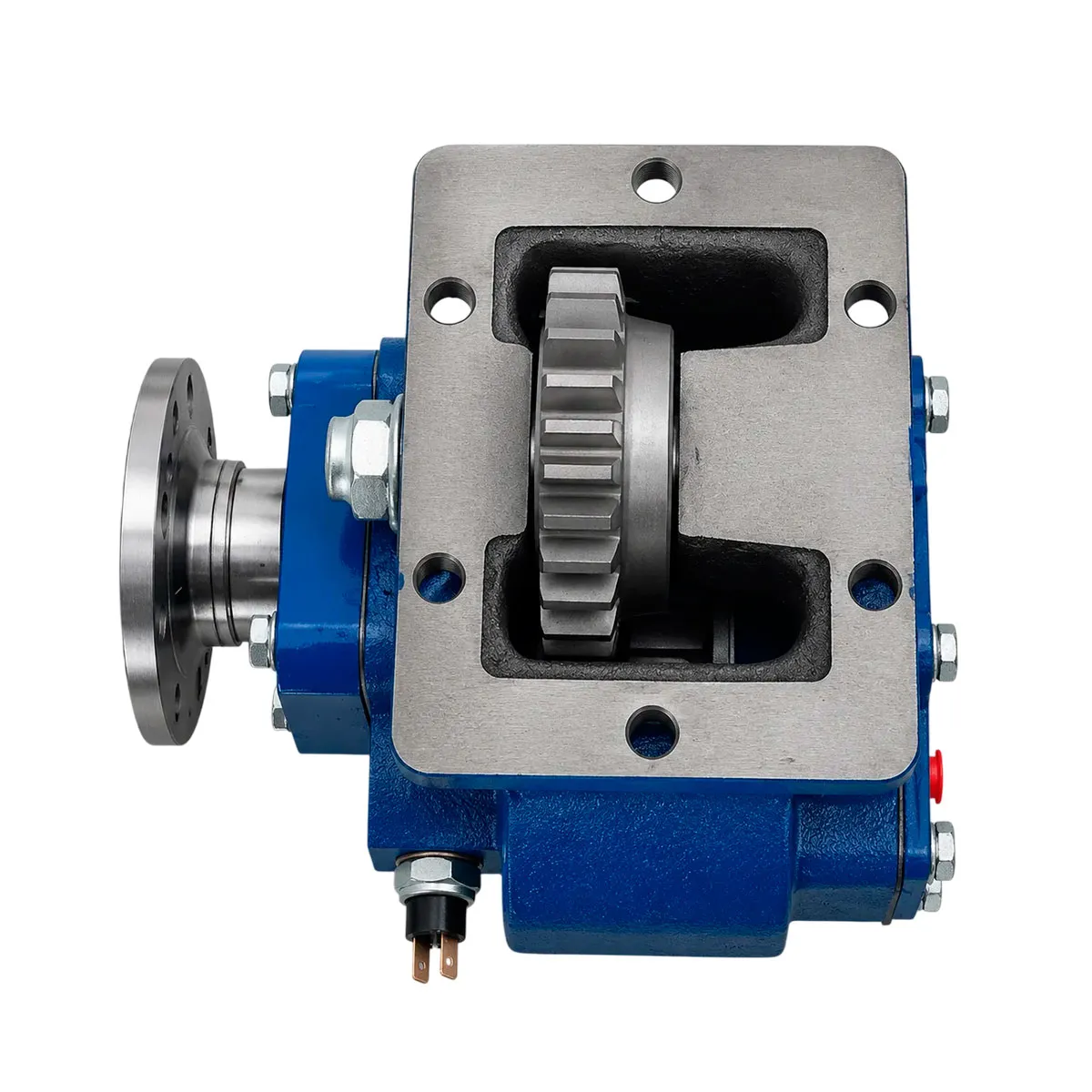

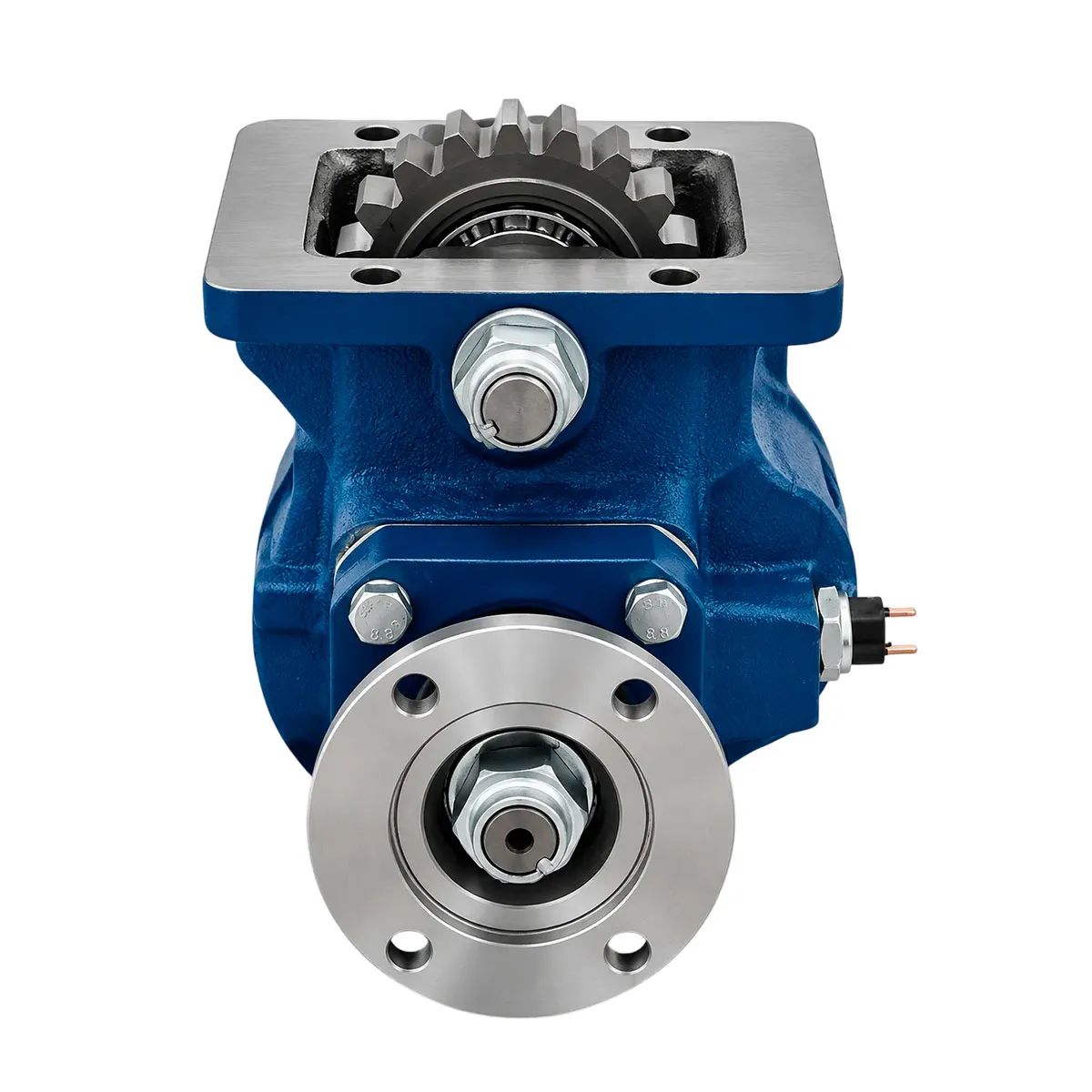

Коробка отбора мощности КОМ МП05-4202010 (КОМ 3)
Коробка отбора мощности МП05-4202010 (раздаточная коробка КС-45717.14.100) предназначена для отбора мощности от вала коробки передач для привода вспомогательных агрегатов и механизмов (в случае установки на шасси автокрана — привода гидронасоса). КОМ является одноступенчатым редуктором с цилиндрическими прямозубыми колесами‚ крепится к картеру коробки передач шасси с правой стороны болтами.
Установка КОМ
Коробка отбора мощности МП05-4202010 устанавливается на правый люк КПП автомобиля и служит для передачи крутящего момента на карданный вал привода установки. Пневматическое (воздушное) включение. Соединение с карданным валом фланцевое «УАЗ». Верхняя шестерня может иметь как 22 так и 20 зубьев. Коробки с версией 22 и 20 зубьев взаимозаменяемы.
Колесо зубчатое верхнее (шестерня ведущая) МП-05717.14.106-01, МП05-4202018-01 (20, 22 зуба) бывает со следующим посадочным отверстием:
- Диаметр 44 мм, игольчатый подшипник 264706 — 1 шт.
- Диаметр 52 мм, роликовый конический подшипник — 2 шт.
- Диаметр 62 мм, роликовый конический подшипник — 2 шт.
Колесо зубчатое нижнее (шестерня ведомая) 13 зуб. бывает со следующим посадочным размером: 6 или 12 шлицев.
Технические характеристики
| Наименование | Значение |
| Производитель: | Россия |
| Артикул: | МП05-4202010 |
| Тип: | Коробка отбора мощности |
| Максимальная отбираемая мощность от вала КОМ, кВт: | 45 (60 л.с) |
| Максимальный крутящий момент на валу КОМ, Нм | 250 (25 кгс м) |
| Включение: | пневматическое |
| Материал зубчатых колес: | сталь 45, термообработка, цементация |
| Материал валов: | сталь 45, термообработка |
| Количество зубьев большой шестерни: | 20 |
| Выход на присоединение насоса: | фланец |
| Габаритные размеры, мм: | 250 х 250 х 250 |
| Вес, кг: | 13,5 |
