Кронштейн КС-3577.26.007 гидромотора грузовой лебедки автокрана КС-3577, КС-45717К-1 Ивановец

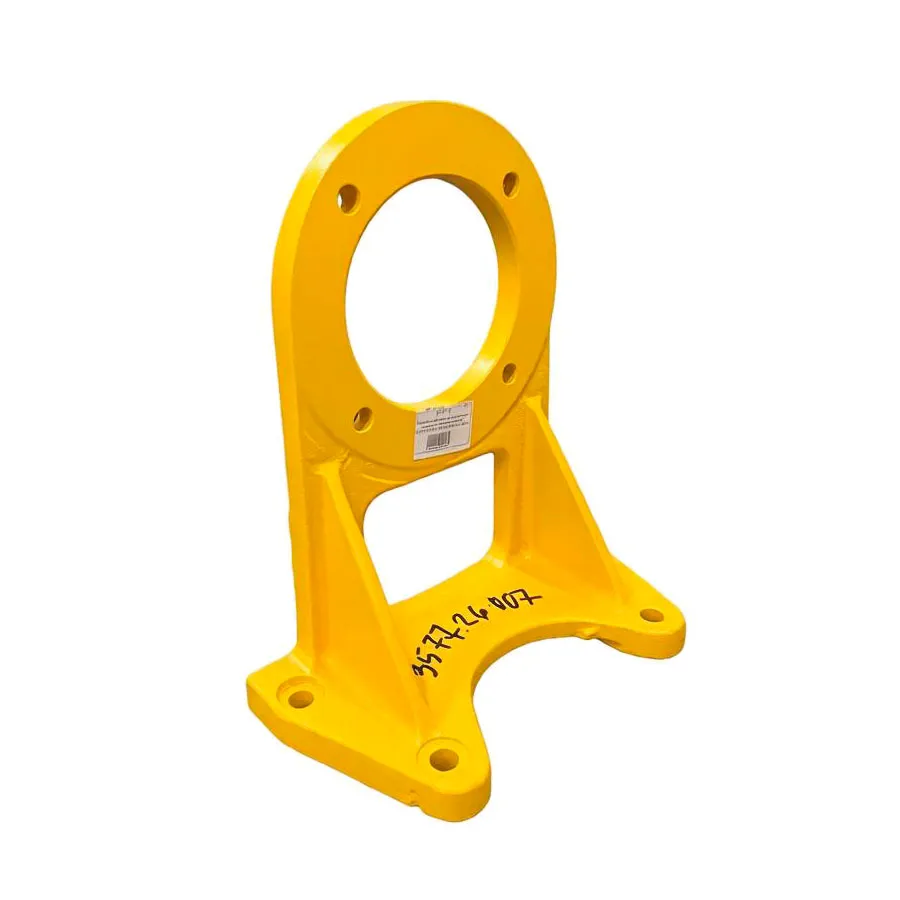

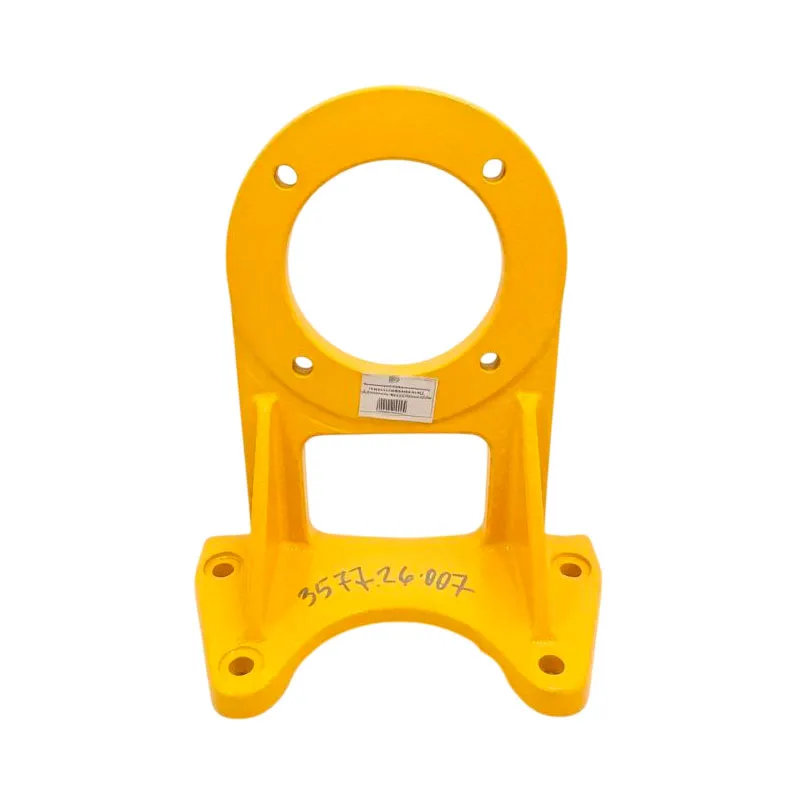

Кронштейн КС-3577.26.007 — консольная опорная деталь для крепления гидромотора грузовой лебёдки КС-3577.26.007 автокрана Ивановец КС-3577, КС-3574, КС-35714, КС-35715, КС-45717К-1. Изделие представляет собой симметричную деталь с двумя усиливающими укосинами (лапами) и большой круглой проушиной (ушком), в которую входит корпус гидромотора до монтажной плиты.
Особенности установки
Литой кронштейн лебёдки автокрана КС-3577 поддерживает аксиально-поршневой гидромотор 303.3.112.501, который создаёт крутящий момент для барабана лебёдки, передаваемый на него через редуктор. Опорный кронштейн просчитывается инженерами-конструкторами как устойчивая деталь с низкорасположенным центром тяжести. В сборочной единице грузовой лебёдки автомобильного крана имеется два опорных кронштейна: один – для поддержки консольного конца барабана (его проушина содержит подшипник), второй – для опоры аксиально-поршневого гидравлического мотора, и второй больше и мощнее.
Прочный кронштейн КС-3577.26.007 грузовой лебёдки автокрана КС-45717К-1 Ивановец как литая деталь с круглой проушиной вверху, опирающаяся на две укосины, поддерживает гидромотор 303.3.112.501, создающий первичный крутящий момент для вращения барабана грузового каната. У подножий укосин кронштейн имеет четыре отверстия под болты. Под проушиной располагается прямоугольная выборка материала для облегчения веса конструкции.
Технические характеристики
| Параметр | Значение |
| Артикул: | КС-3577.26.007 |
| Тип: | Кронштейн гидромотора грузовой лебедки |
| Назначение: | Крепление гидромотора (корпуса гидромотора) грузовой лебёдки |
| Тип конструкции: | Консольная опорная деталь, симметричная, с двумя укосинами и круглой проушиной |
| Крепление гидромотора: | Отмечается — крепление через 4 отверстия; отверстия под крепление гидромотора смещением не отличаются (центровка по месту) |
| Крепление к корпусу лебёдки: | 4 отверстия в основании лап (болтовое крепление) — см. характеристики в каталоге / руководстве |
| Материал: | сталь |
