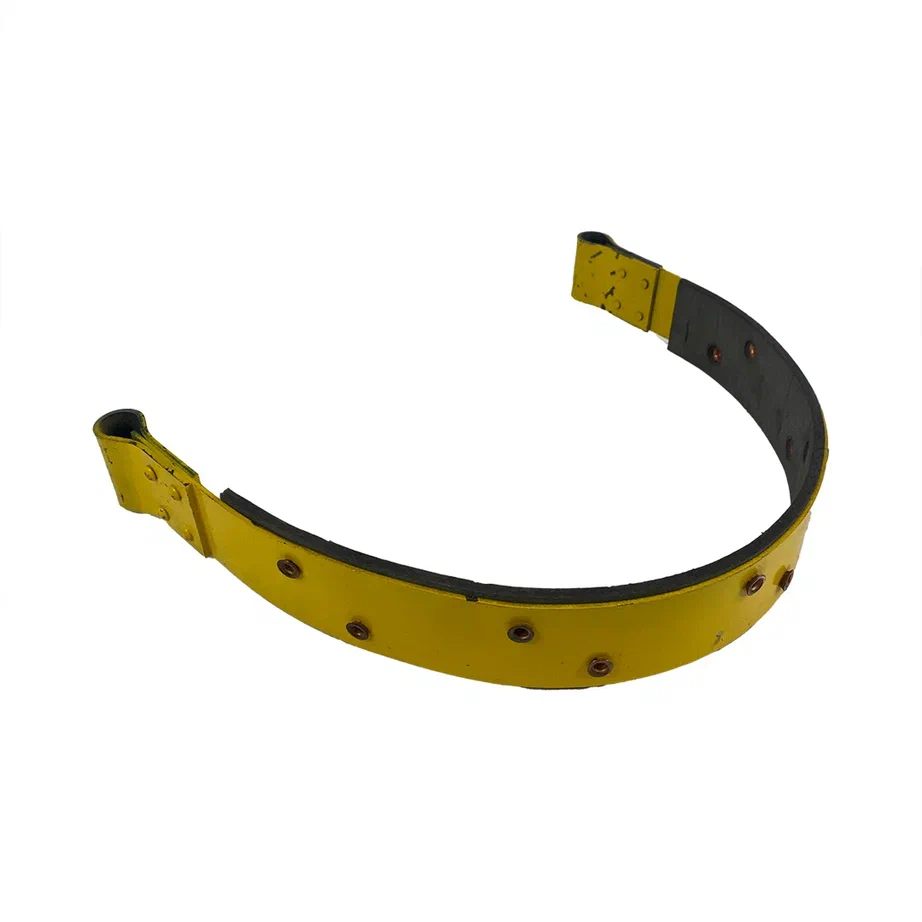

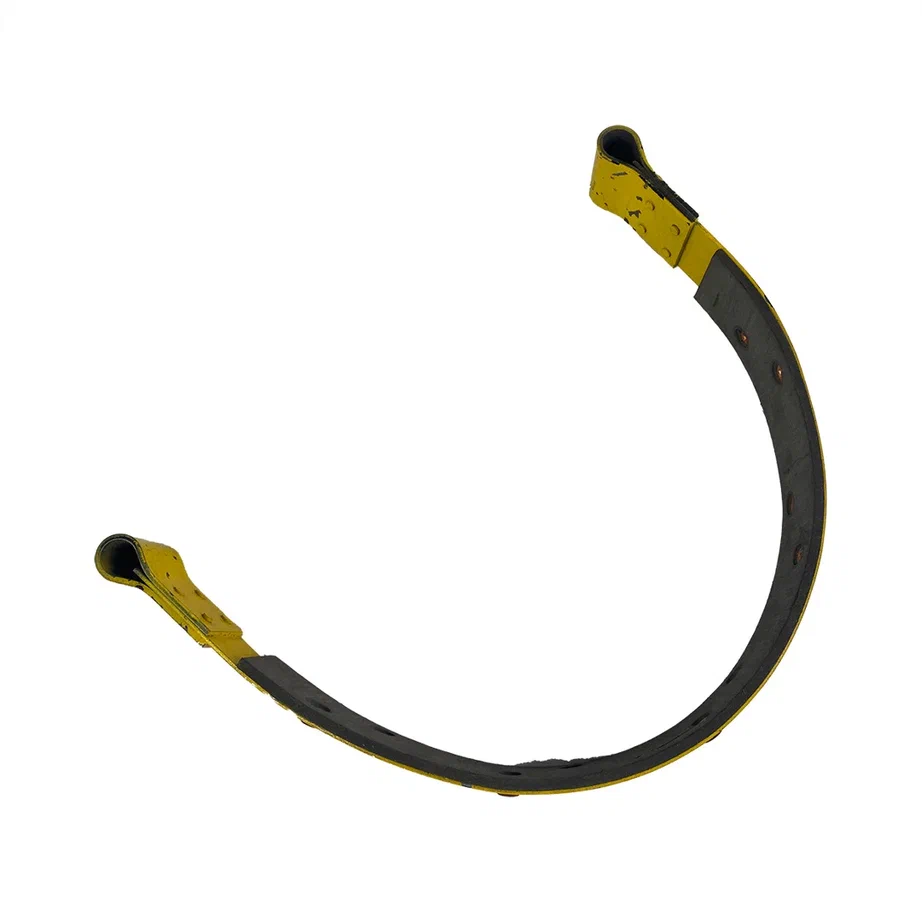

Лента тормозная КС-45717.26.030 грузовой лебедки автокрана КС-45717 Ивановец
Лента тормозная КС-45717.26.030 входит в состав тормоза КС-3576.26.300-01 грузовой лебедки КС-45717. Представляет собой вальцованный эластичный материл, применяемый для затормаживания грузовой лебедки автомобильного крана Ивановец КС-45714, КС-45717, АК-25, КС-54711, КС-54712, КС-55711. С одной стороны жестко крепится посредством пальца, с другой к размыкателю тормоза, который и прижимает ленту к тормозному барабану. За счет сил трения между тормозным шкивом и лентой тормозной, производится торможение.
Конструкция и принцип работы
Грузовая лебедка — конструкция, которая устанавливается на автокран Ивановец и выполняет основную функцию крана — подъем и опускание груза, его удержание в положении, в котором произведена остановка.
Состав тормоза лебедки:
- Кожух;
- Лента тормозная КС-45717.26.030;
- Накладка фрикционная;
- Шкив;
- Ось;
- Ось;
- Рычаг;
- Болт регулировочный;
- Гайка;
- Тяга;
- Втулка;
- Пружина;
- Гидроразмыкатель тормоза;
- Втулка;
- Гайка;
- Болт регулировочный;
- Основание.
На лебедке установлены два ленточных, нормально закрытых тормоза, предназначенные для создания тормозного момента при останове механизма.Тормоз состоит из тормозной ленты с фрикционной накладкой, рабочей тормозной пружины, основания и гидроразмыкателя. Тормоз размыкается только при включении привода лебедки.
Растормаживание осуществляется гидроразмыкателем, к которому подводится давление рабочей жидкости одновременно с подачей ее к гидромотору. Ручное растормаживание осуществляется с помощью монтажки путем подъема рычага. Провисание ленты устраняется регулировочным болтом.
Технические характеристики
- Общая длина ленты: 660 мм.
- Ширина ленты: 50 мм.
- Вес: 1,5 кг.
