Опора КС-45717.31.500 на автокран Ивановец КС-45717

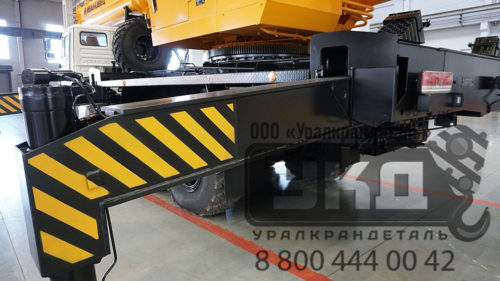

Выдвижная опора автокрана КС-45717.31.500-1 – это сварная балка коробчатого сечения. Принцип работы заключается в следующем: опора,закрепленная на нижней раме в поперечных балках, включает в свою конструкцию обойму, к которой гидроцилиндр крепится к ней болтами. Шток гидроцилиндра оканчивается шаровой головкой с закрепленным подпятником. В рабочее и транспортное положение опоры переводятся гидроцилиндрами выдвижения балок.
Функции выдвижной опоры: увеличивает устойчивость автомобильного крана, тем самым повышая рабочий контур, а также разгружают рессоры и шины от влияния грузового момента во время работы. К тому же выносные опоры созданы для повышения опорного контура автокрана в рабочем положении. На кране установлены четыре выносные опоры, каждая из которых имеет два фиксированных положения: полностью выдвинутое и втянутое. Перемещается выносная опора в поперечной балке опорной рамы.
Выносные опоры относятся к типу откидных, которые расположены поперек неповоротной рамы, но имеют гидравлический привод и управление. Откидная часть выносных опор располагается в специальных коробках, которые расположены по концам неповоротной рамы. Каждая выносная опора состоит из откидной части с опорным подпятником на конце и механизма для ее опускания и подъема, который состоит из поршневого гидравлического цилиндра двойного действия. Корпус цилиндра шарнирно соединен с верхней частью поперечной коробки, а конец штока поршня — со специальным кронштейном, который закреплен на откидной части выносной опоры.
Характеристики:
- Размеры, мм — 2000 х 400 х 200
- Вес, кг — 250
- Кол-во применяемое в автокране, шт — 4
