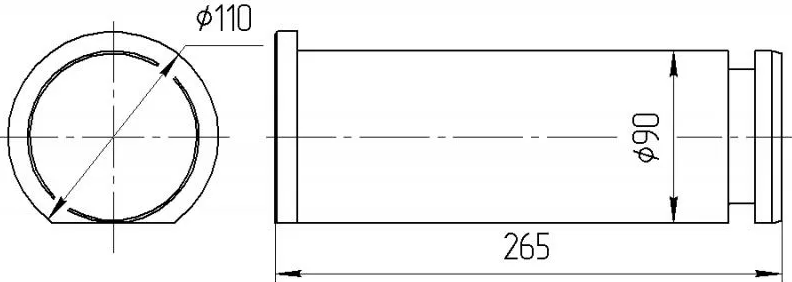

Ось гидроцилиндра подъема стрелы КС-45717.63.005

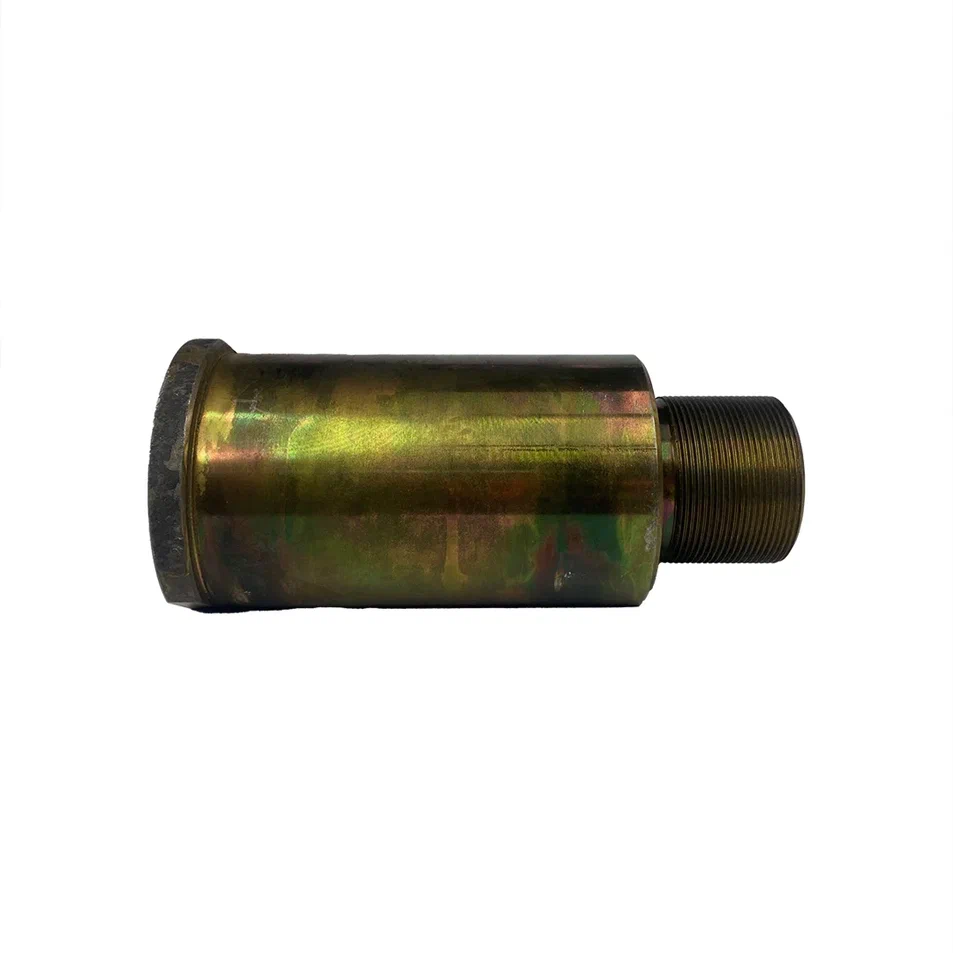

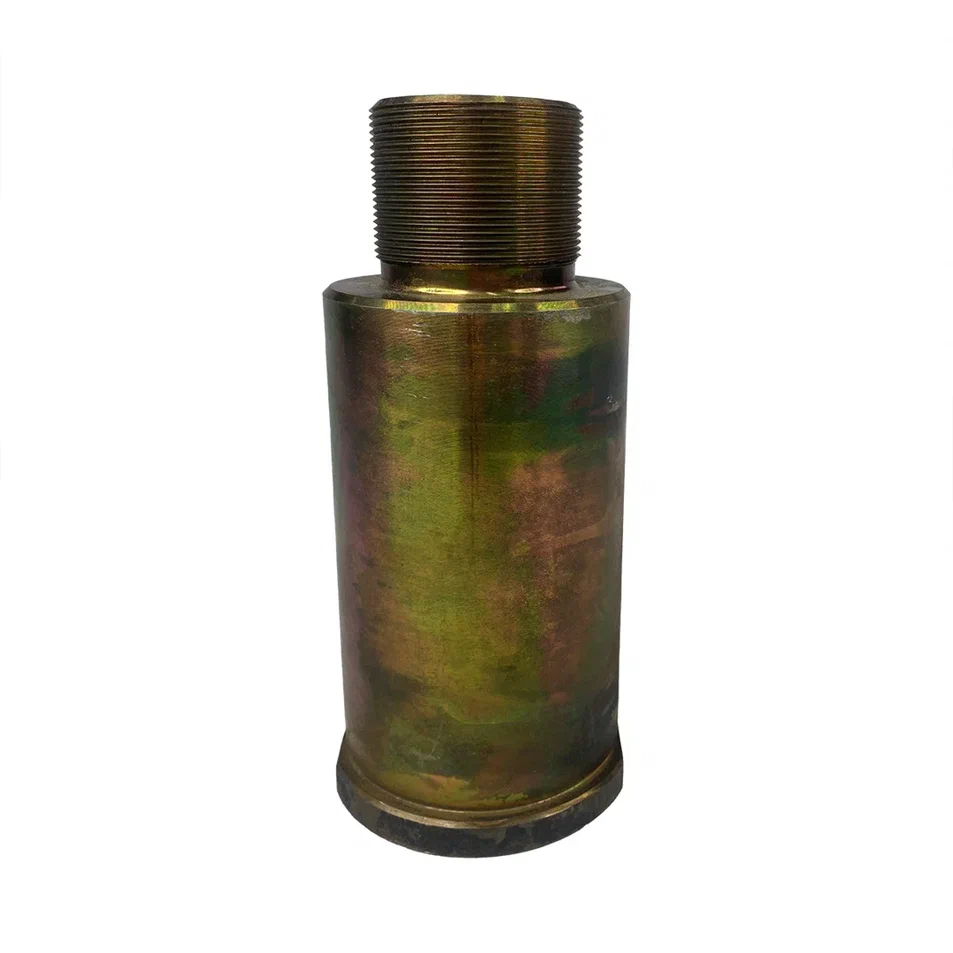

Ось гидроцилиндра подъема стрелы КС-45717.63.005 используется для шарнирного крепления проушин гидроцилиндра подъёма стрелы на корпусе поворотной рамы и на выдвижной части. При выдвижении телескопической стрелы происходит вытягивание штока гидроцилиндра подъема и изменение его угла наклона. Ось вставляется во втулку, после чего на её концы одеваются проушины гидроцилиндра подъема и закрепляются с помощью контргаек.
Установка телескопической стрелы КС-45717.63.000-1-05:
| № | Обозначение | Наименование |
| 1 | Болт M24-8Gx60.46.20.019 ГОСТ 7796-70 |
|
| 2 | КС-35714.63.005 | Планка |
| 3 | КС-45714.63.002 | Планка |
| 4 | КС-45717.63.003 | Ось |
| 5 | КС-45717.63.004 | Гайка |
| 6 | КС-3577.63.029 | Шайба |
| 7 | КС-45717.61.100-07 | Стрела телескопическая |
| 8 | КС-45717.63.400-4 | Гидроцилиндр Допускается замена на поз. 14 |
| 9 | Масленка 1.2.Ц6.Хр ГОСТ 19853-74 |
|
| 10 | Гайка M60x2-7H.04.019 ГОСТ 11871-88 |
|
| 11 | КС-35714.63.001 | Шайба |
| 12 | КС-45717.63.006-01 | Втулка |
| 13 | КС-45717.63.005 | Ось |
| 14 | КС-45717.63.400-5-01 | Гидроцилиндр Допускается замена на поз. 8 |
Установка осей не требует специального инструмента и реализуется вручную, при монтаже гидроцилиндра следующим образом (для одного соединения):
- установить в проушину кронштейна шарнирного узла ось 13, сдвинув ее внутрь проушины наполовину, надеть на ось 13 дистанционную втулку 12. Допускаются легкие удары по торцу оси при монтаже через деревянную прокладку;
- установить гидроцилиндр, надев его проушину на установленную ось 13, совместив отверстие в проушине 8 с отверстием в кронштейне шарнирного узла 7;
- установить вторую дистанционную втулку между проушинами и кронштейна, сдвинуть ось 13 до упора, установить шайбу 11, установить гайку 10, контрить второй гайкой 10.
