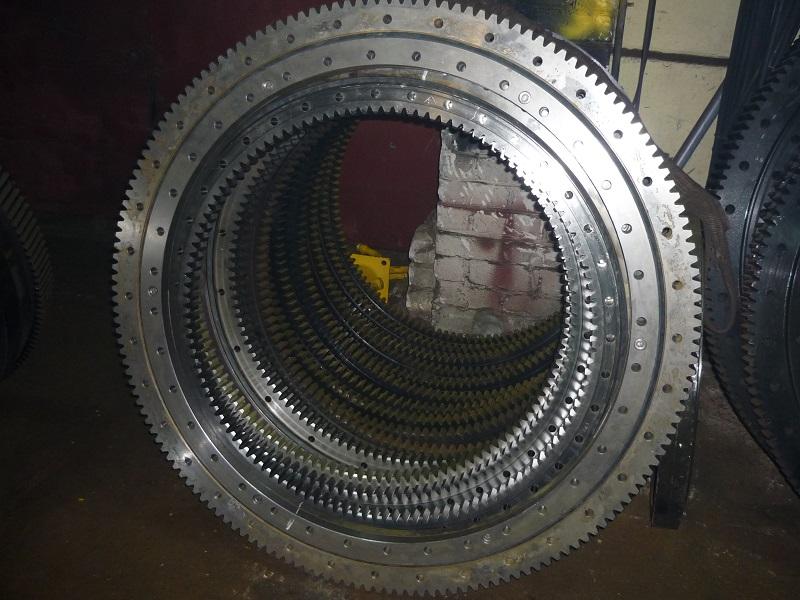

Опорно-поворотное устройство ОП-1304.2.1.8.3.Р.У1 (36 отв.) автокрана Машека КС-3579, КС-45729
Опорно-поворотное устройство ОПУ-1304 | ОП-1304.2.1.8.3.РУ1 (36 отверстий) с зубьями внешнего зацепления используется в автокранах Машека КС-3579, КС-45729 для соединения поворотной и неповоротной рамы и передачи крутящего момента и всех нагрузок, действующих на поворотную раму в процессе работы автомобильного крана. Альтернативное обозначение поворотной опоры: КС-3579.17.100.
ОПУ состоит из двух полуобойм соединенных между собой болтами, венца и роликов, расположенных крестообразно. Выходная шестерня механизма поворота находится в зацеплении с венцом, закрепленными болтами на неповоротной раме. Полуобоймы крепятся болтами к поворотной раме. Зазор между полуобоймами и роликами регулируется прокладками. Для смазки роликов и дорожек качения имеются специальные масленки.
Технические характеристики
| Наименование | Значение |
| Артикул: | ОП-1304.2.1.8.3.Р.У1 |
| Внешний диаметр опоры, мм: | 1304 |
| Осевой диаметр отв. полуобойм, мм: | 1210 |
| Осевой диаметр отв. венца, мм: | 1070 |
| Диам. окр. выступов зубьев венца, мм: | 1030 |
| Присоединительный диаметр венца,мм: | 1140 |
| Количество отверстий, шт: | 36 |
| Диаметр отверстий, мм: | 18 |
| Число зубьев | 160 |
| Высота одного зуба, мм: | 65 |
| Модуль зуба | 8 |
| Угол зацепления | 20° |
| Нагрузка тангенциальная (максимальная), кН: | 59 |
| Высота ОПУ, мм: | 75 |
| Материал колец | Сталь 50Мn |
| Масса, кг: | 220 |
Смазывание ОПУ 1304
Смазывание опорно-поворотного устройства производится с помощью специальных пресс-масленок. Для того, чтобы смазка поступала в устройство равномерно и правильно распределялась там, в процессе смазывания рабочая платформа автокрана медленно вращается (не более 2 об/мин).
Периодичность смазки:
- При работе в нормальных условиях — через каждые 150 часов работы;
- При работе в условиях повышенного пылеобразования, наличия песка и т. п. — через каждые 50 часов работы;
- При длительном простаивании техники — минимум 1 раз в полгода.
Если автокран подготавливается к длительному простою, то перед тем, как законсервировать технику необходимо смазать опорно-поворотное устройство. Также смазывание ОПУ производится после расконсервирования машины.
Периодическое техническое обслуживание ОПУ 1304:
Поворотные опоры требуют регулярного технического обслуживания: необходимо внимательно следить за уплотнителями и болтовыми соединениями.
| Уплотнители: |
|
| Болтовые соединения: |
|
Запчасти для автокранов и спецтехники, а также их комплектующие Вы можете заказать на нашем сайте. Актуальную цену в рублях на ту или иную товарную позицию вы можете уточнить у наших менеджеров и при ее наличии положить в корзину.
