Опорно-поворотное устройство ОПУ-1451 (40 отв) на автокран Ивановец, Машека, Клинцы и Галичанин

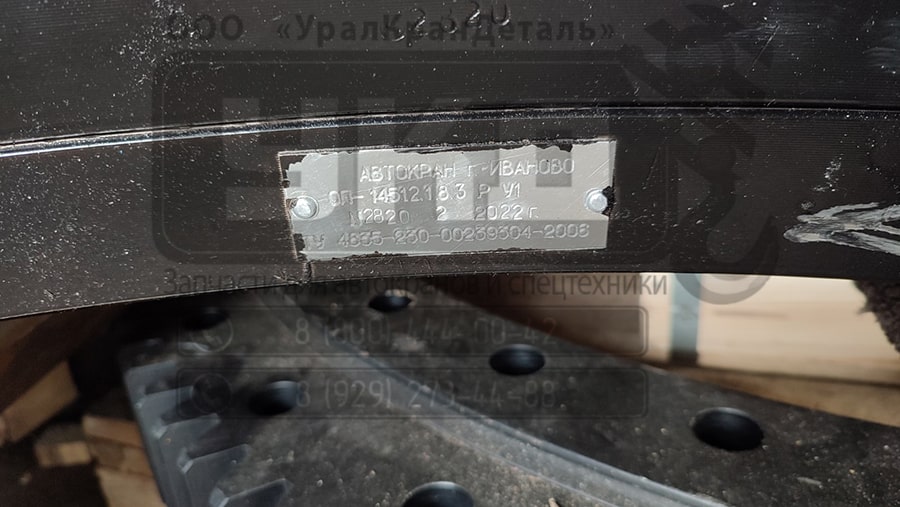

Опора поворотная ОПУ-1451 (40 отверстий) с внешним зацеплением служит для обеспечения вращения поворотной рамы относительно неповоротной, а так же для их соединения и передачи крутящего момента и всех нагрузок, действующих на поворотную раму в процессе работы автокрана. Опорный круг передает часть вертикальных и радиальных нагрузок на ходовую часть крана, тем самым предотвращая опрокидывание и увеличивая грузоподъемность. Альтернативное обозначение ОП-1451.2.1.8.3.Р.У1. Производства Галичского автокранового завода (усиленная).
Состав ОПУ-1451
Опорно-поворотное устройство ОП-1451.2.1.8.3.Р.У1 состоит из обоймы, зубчатого венца и роликов диаметром 30 мм каждый, которые обеспечивают легкость вращения при достаточно высокой жесткости подшипникового узла. Зубчатый венец имеет 40 отверстий диаметром 22 мм и крепится болтами диаметром 20 мм к нижней раме автокрана, обеспечивая точность вращения за счет 180 зубьев внешнего зацепления, высотой 90 мм.
С зубчатым венцом зацепляется выходная шестерня редуктора поворота, которая и передает крутящий момент на опорно-поворотное устройство. Обойма крепится 40 болтами диаметром 20 мм к поворотной раме. Для того, чтобы защитить от попадания пыли и других частиц дорожки качения ОПУ-1451 оснащена манжетами. Является простым в установке, надежным в эксплуатации и несложным в техническом обслуживании.
Где применяется
Опорный круг ОПУ-1451 (40 отв.) устанавливается на автомобильные краны грузоподъемностью 25 тонн: Ивановец КС-45717, КС-54711, КС-45714, КС-54712, Машека КС-55727, КС-5479, Клинцы, Галичанин КС-55713, КС-55715, КС-55729 и на другие.
Технические характеристики
| Наименование | Значение |
| Тип: | Роликовая |
| Зацепление: | Внешнее |
| Габаритный диаметр опоры, мм: | 1451 |
| Высота опоры, мм: | 100 |
| Количество отверстий: | 40 |
| Диаметр отверстий, мм: | 22 |
| Высота зубчатого венца, мм: | 90 |
| Количество зубьев: | 180 |
| Модуль: | 8 |
| Масса, кг: | 397 |
Техническое обслуживание
Для правильной эксплуатации ОПУ-1451 40 отв. прочтите инструкцию ниже по установке опорно-поворотного устройства автокрана:
- демонтируйте гидроцилиндр изменения вылета стрелы;
- демонтируйте стрелу телескопическую в сборе с крана;
- произведите демонтаж жгутов токосъёмника с клеммной колодки поворотной рамы;
- отсоедините трубопроводы от вращающегося соединения на поворотной части;
- технологическим краном застропите платформу поворотную. Демонтируйте платформу с крана и установите на опоры;
- придерживая траверсой ОПУ, ослабьте гайки. Отверните гайки полностью;
- отсоедините ОПУ от платформы поворотной.
