Опорно-поворотное устройство ОПУ-7 (ОПУ 2500-2.16-3ВУ1) 60 отв. для башенных кранов КБ-408.21 (SMK-10.200), SMK-10.180, TDKZ-10.160,TDK-10.180, TDK-10.215, КБ-415, КБ-578, КС-1271, КП-450

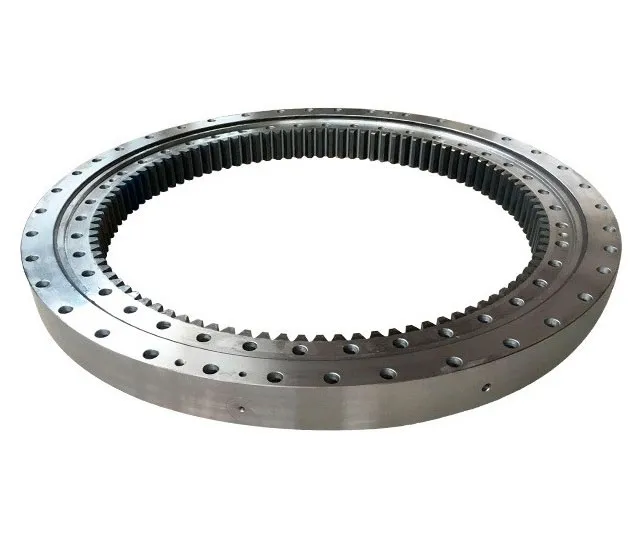

Опора поворотная ОПУ-7 (ОПУ 2500) 60 отв — шариковая опора с зубьями внутреннего зацепления, диаметром 2500 мм, предназначенная для передачи крутящего момента, горизонтальных и вертикальных нагрузок от неповоротной части, в поворотную. Вращение опоры происходит с помощью редуктора поворота и составляет не более одного оборота в минуту. Крепится ОПУ с помощью 60 болтов диаметром 33мм на внутреннем круге и такого же количества на внешнем.
Среди основных деталей согласно сборочному чертежу ОПУ-7 (ОПУ 2500) 60 отв можно назвать:
- кольцо верхнее (полуобойму);
- нижнее кольцо (полуобойму);
- зубчатый венец (поворотный круг);
- прокладки;
- ролики;
- манжеты верхнюю и нижнюю;
- специальные болты для крепления полуобойм и венца.
Температурный диапазон, при котором гарантируется работа ОПУ 2500 составляет от минус до плюс 40 *C.
ОПУ-7 (ОПУ 2500) подходит для установки на модификации:
- Кран башенный КБ401, КБ403, КБ404, КБ405.
- Передвижной с рельсовым ходом SMK-10.200 (КБ-408.21).
- Передвижной полноповоротный SMK-10.180.
- Портальный лесопогрузчик КБ-572.
- Башенный, ход рельсовый: КБ-515, (SMK-10.300).
Обозначения на схеме:
- B — отверстие для вставки тел качения и сепараторов,
- F — 6 пресс-масленок AМ10х1 по DIN 71412;
- X — переходная зона закалки (минимальная твердость) обозначена знаком «X» клеймом и красной краской;
- Y — место, где имеется наибольшая овальность на диаметре делитeльной окружности зубчатого зацепления обозначено зеленой краской в 2-ух углублениях зубьев и клеймом «О» на поверхности 3-ёх зубьев;
Материал кругов:
- внутреннее кольцо: сталь 42СгМо4 V;
- наружное кольцо: сталь 42СгМо4 V;
Индукционная закалка:
- зубья зубчатого зацепления:
- поверхность: 50 … 58 НRс;
- глубина 2 мм: 45 НRс;
Ножка зубьев:
- поверхность: 50 … 58 НRс;
- глубина 1,5 мм: 45 НRс;
- дорожка качения:
- поверхность: 59±4 НRс;
- глубина 5 мм: 48 НRс;
- радиальный зазор подшипника макс. 0,15 мм;
- опрокидывающий зазор подшипника макс. 0,23 мм.
Опорно-поворотное устройство с шариковыми и роликовыми кругами обладает компактностью конструкции (так как имеет малую высоту и свободное внутреннее пространство), малой массой, большой надежностью и долговечностью, простотой обслуживания. Поэтому в настоящее время они наиболее распространены.
Основные характеристики ОПУ-7 (ОПУ 2500) 60 отв:
Производитель — Уралкрандеталь
Страна производитель — Россия
Гарантийный срок — 12 мес
Количество зубьев — 130 шт
Масса — 1450 кг
Количество отверстий для крепления — 60
Модуль зуба — 16
Внешний диаметр (мм) — 2500
Диаметр делительной окружности (мм) — 2080
