Опорно-поворотное устройство ОПУ-1900 (122 зуба, 48 отв.) | ОП-1900.2.2.12.3.Р.У1 для автокрана КС-6478 Ивановец и экскаваторов

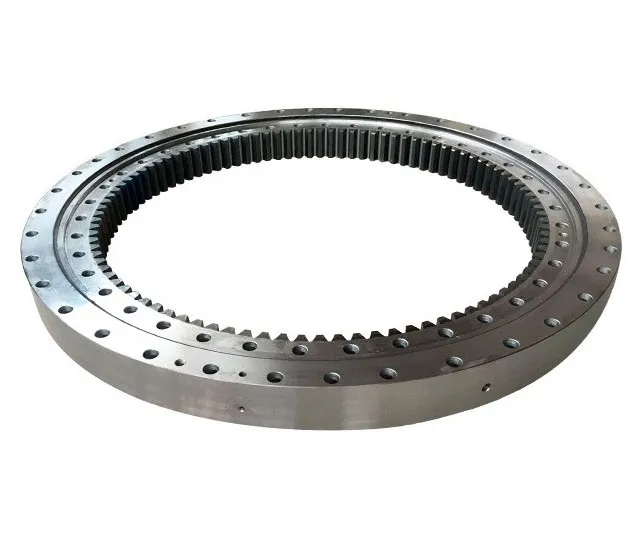

Опора поворотная ОП-1900.2.2.12.3.Р.У1 (Z-122 зуба, 48 отверстий) предназначена для обеспечения вращения поворотной рамы относительно неповоротной, а так же для их соединения и передачи крутящего момента и всех нагрузок, действующих на поворотную раму в процессе работы автомобильного крана. Данное опорно-поворотное устройство относится к роликовому типу, т. е. в качестве тел качения используются ролики, расположенные крестообразно, для лучшего сопротивления нагрузкам.
Состав устройства
Опорный круг ОПУ-1900 (48 отверстий) состоит из обоймы, зубчатого венца и роликов, которые обеспечивают легкость вращения при достаточно высокой жесткости подшипникового узла. Зубчатый венец с внутренним зацеплением имеет 48 отверстий диаметром 33 мм и крепится болтами к нижней раме автокрана, обеспечивая точность вращения за счет 122 зубьев. С зубчатым венцом зацепляется выходная шестерня редуктора поворота, которая и передает крутящий момент на опорно-поворотное устройство. Обойма крепится болтами к поворотной раме.
Для того, чтобы защитить от попадания пыли и других частиц дорожки качения ОПУ-1900 на 122 зуба для КС-6478 оснащена манжетами. Является простым в установке, надежным в эксплуатации и несложным в техническом обслуживании.
Где применяется
Опорно-поворотное устройство ОП-1900.2.2.12.3.Р.У1 устанавливается на автомобильные краны КС-6478 Ивановец, экскаваторы ГП-450, ЕК-400 (ЭО-5223), ЕТ-40, Э-10011, ЭО-5111, ЭО-5119, ЭО-5124, ЭО-5516, КРАНЭКС. Также ОПУ-1900 может применяться на такой технике, как:
- Кран магнитный г/п 36 тн.
- Автокраны КС-6575 г/п 50 тн.
- Машина кюветное-траншейная МКТ-1П.
- Манипулятор подъема крышек желобов МПК-15.
- Пожарный автоподъемник АКП-50.
- Ломоперегружатели и пр. ломозаготовительная техника.
Технические характеристики
- Диаметр: 1900 мм.
- Высота: 130 мм.
- Количество отверстий: 48.
- Диаметр отверстий: 33 мм.
- Высота зубчатого венца: 105 мм.
- Количество зубьев: 122.
- Модуль: 12.
- Масса: 900 кг.
Правила эксплуатации
Поворотные опоры требуют регулярного технического обслуживания: проверки затяжки крепежных болтов и смазки для поддержания работоспособности и предотвращения преждевременного износа.
- Первая проверка затяжки болтов должна быть проведена перед началом ввода изделия в эксплуатацию, следующая — после двух — трех смен работы изделия. Последующие – в процессе планового технического обслуживания машины, но не реже, чем через 240 часов работы машины.
- Смазывать ОПУ необходимо каждые 150-200 часов работы. В некоторых случаях (большое количество пыли на рабочей площадке, песка или других мелких фракций, а также при работе в сильно засушливом климате) смазывание проводится каждые 50 часов.
При серьезных повреждениях поворотный круг заменяется или ремонтируется в специализированных мастерских. Признаки износа, такие как скрежет, рывки или люфт, требуют немедленного осмотра.
