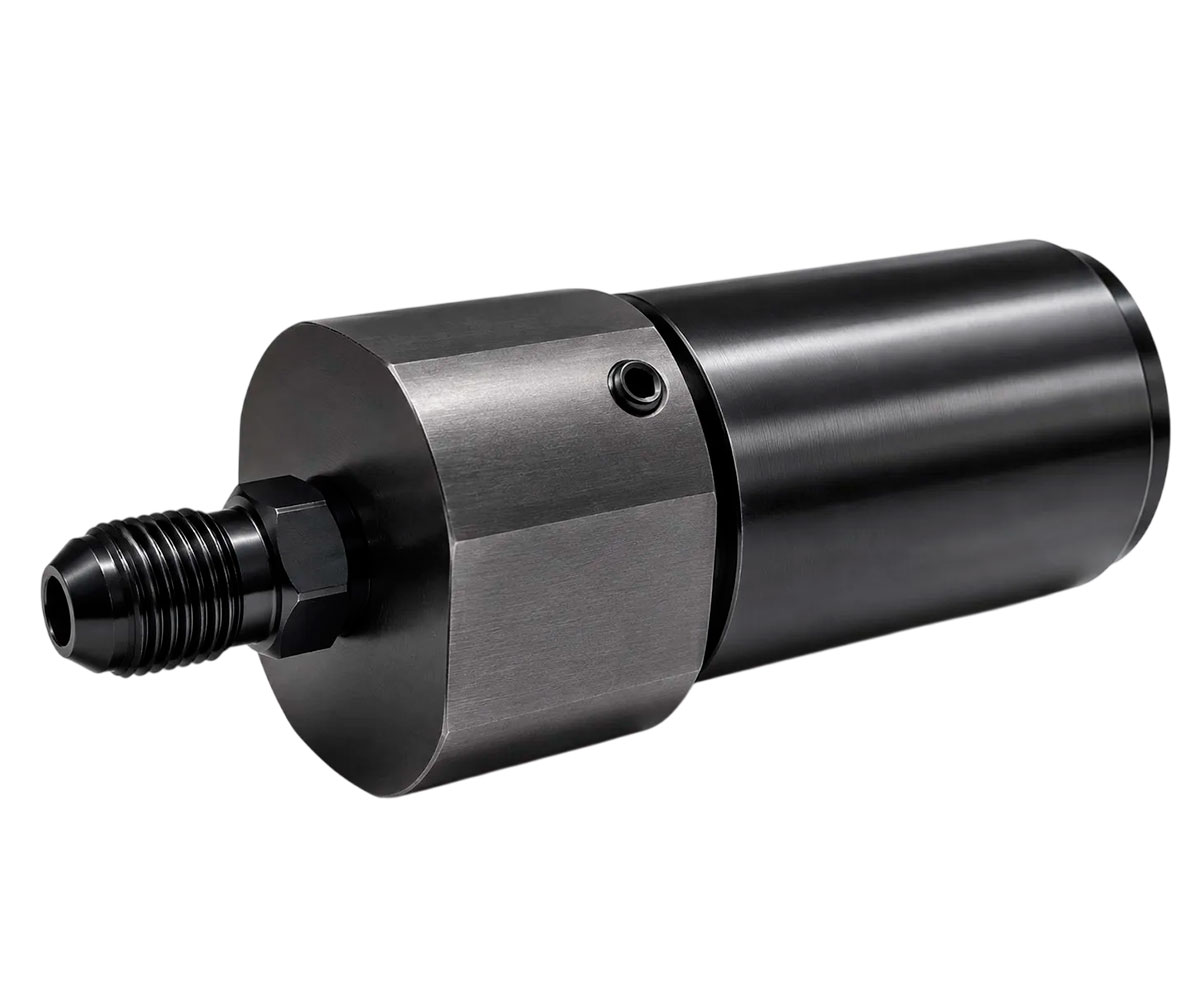

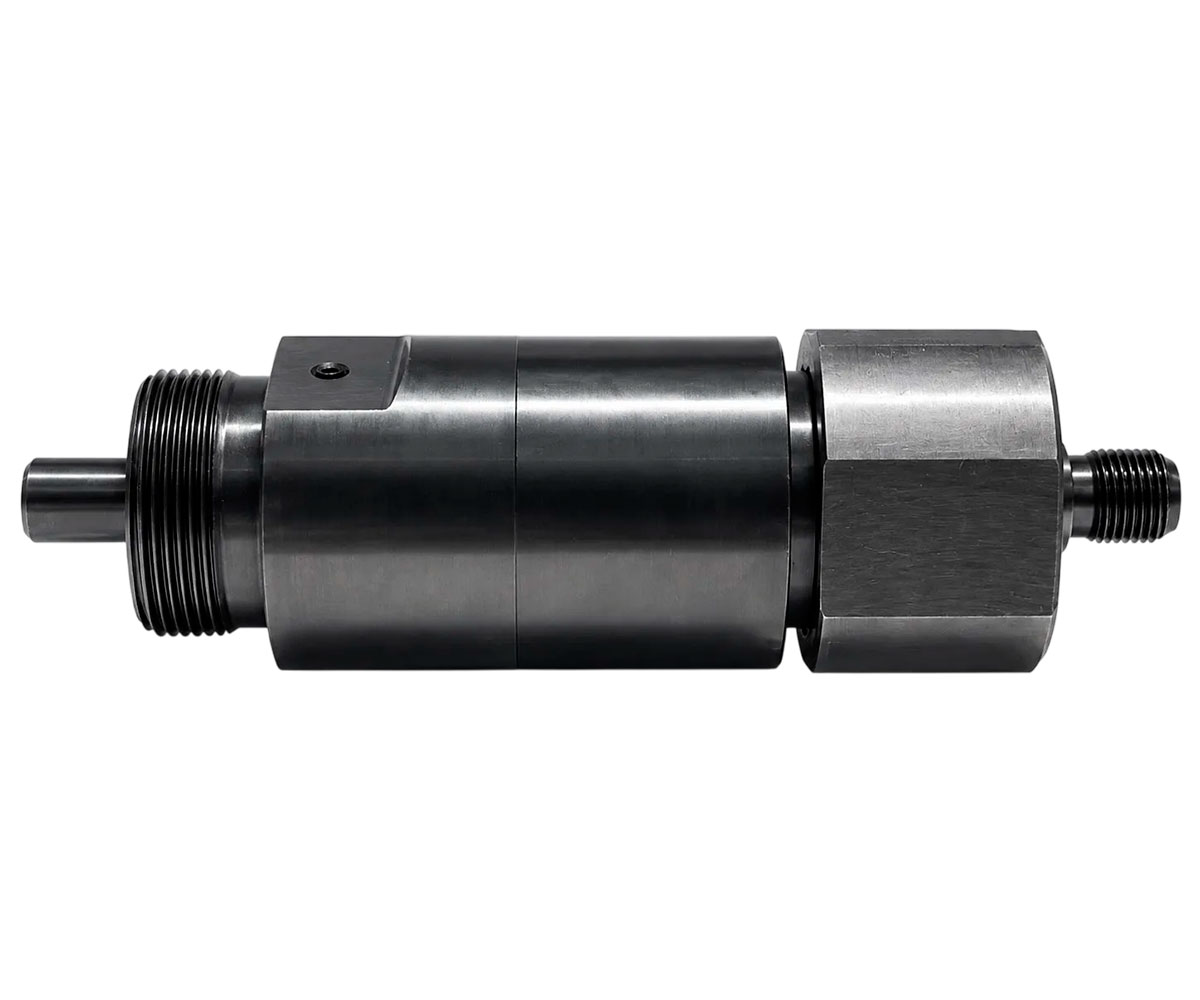

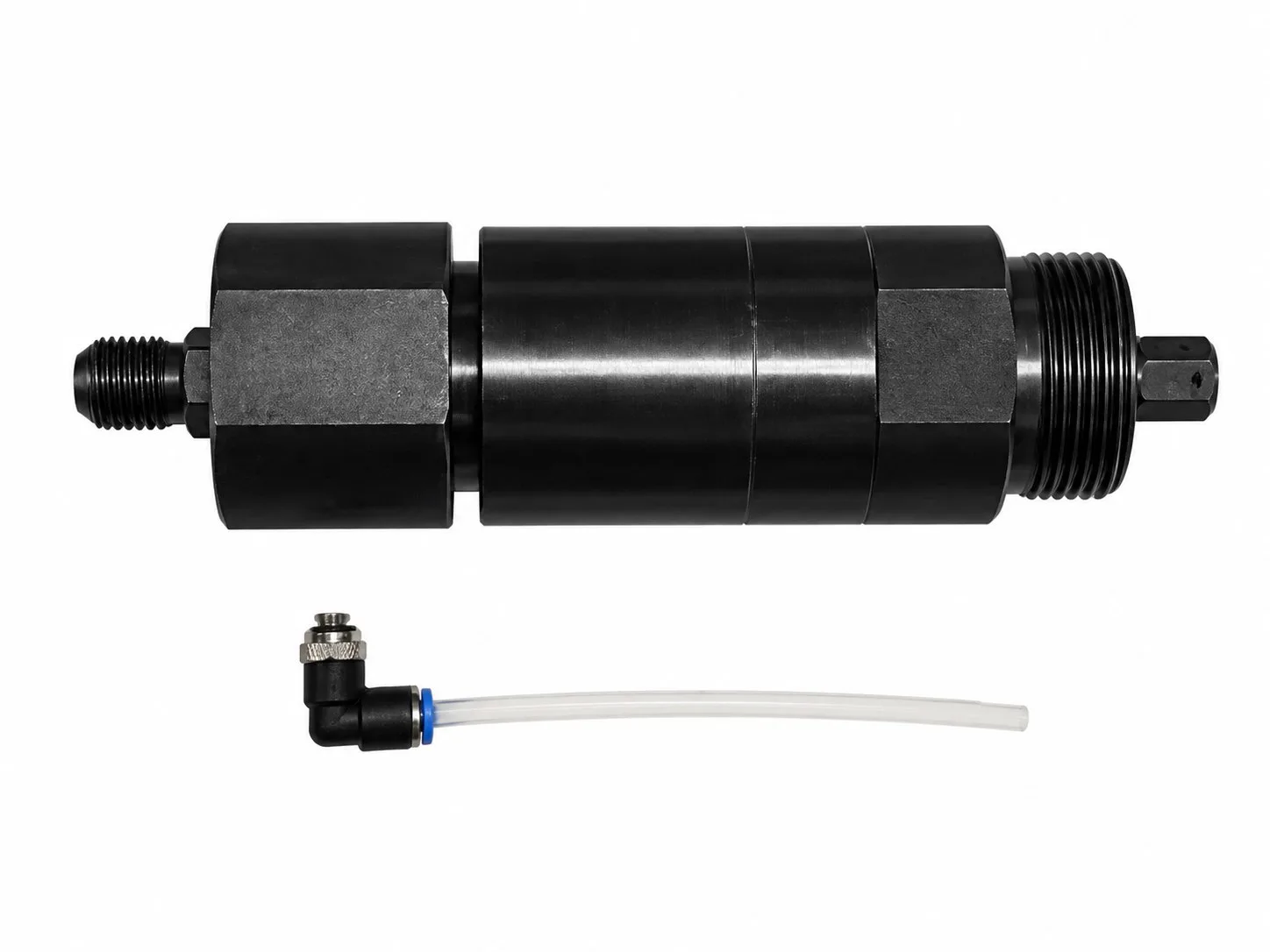

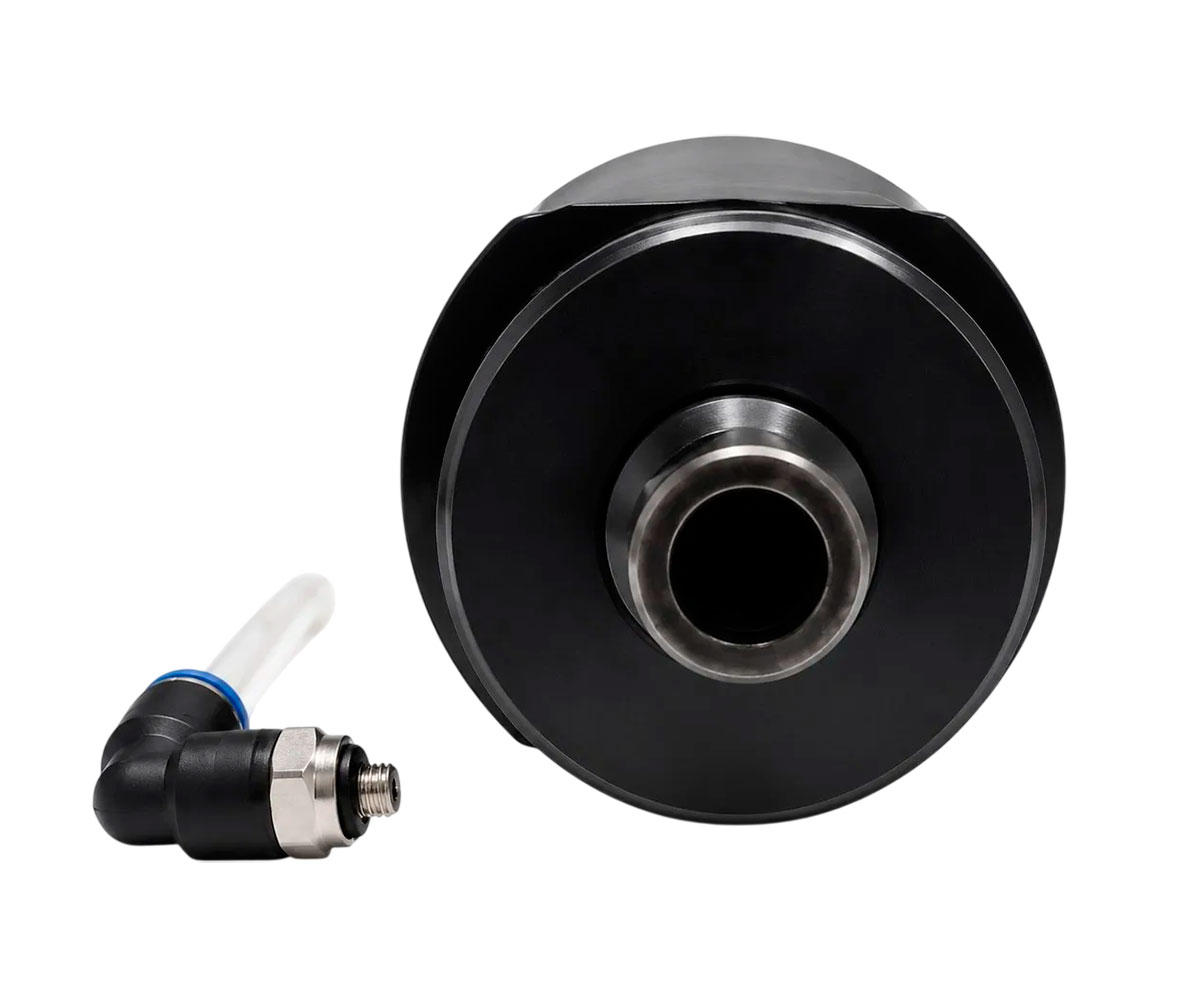

Размыкатель тормоза КС-45717.26.310-3 Z грузовой лебёдки на автокран Ивановец КС-45717, КС-45714, КС-54711, КС-54712
Размыкатель тормоза КС-45717.26.310-3 Z грузовой лебедки — гидравлический цилиндр одностороннего действия, который устанавливается на грузовую лебедку автокрана Ивановец следующих модификаций: КС-45714, КС-45717, КС-54711 и КС-54712. Данный механизм работает в сопряжении стопорных колец для фиксации положения шкива. Также данный механизм входит в конструкцию разворотного устройства, которое установлено рядом с другими деталями, установленного на площадке вместе с другими приспособлениями. Правильная эксплуатация позволит продлить срок службы установки.
Принцип работы:
Размыкатель тормоза задействован при запуске системы, когда на него подается рабочая жидкость от гидравлического компрессора. В этот момент плунжеры поворачивают реле стопора, сопротивляющееся пружине, и затем раздвигают колодку, высвобождая стопорный шкив. В ситуации отсутствия давления пружина стопора придавливает колодки к стопорному шкиву, тем самым прекращая работу блокиратора. Все данные операции осуществляются с помощью джойстиков, которые располагаются в кабине оператора.
Основные функции размыкателя тормоза КС-45717.26.310-3Z:
- разъединение ленточных тормозов лебедки автокрана.
- фиксация перемещения отсеков стрелы в нужном положении.
- предотвращения сползания груза.

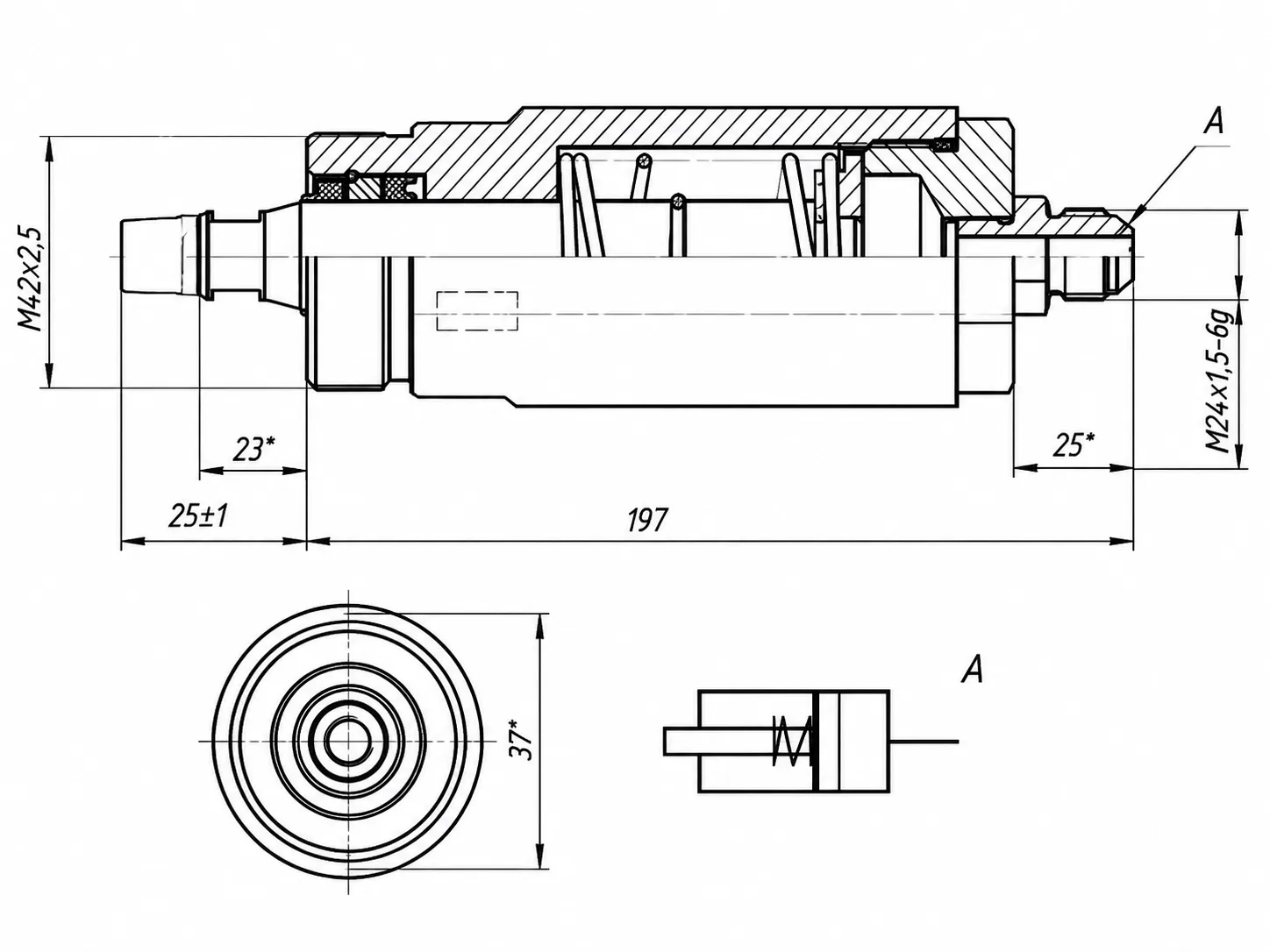

Технические характеристики:
- Артикул: КС-45717.26.310-3 Z.
- Размеры: 240 х 60 х 60 мм.
- Диаметр / ход плунжера: 20 / 25 мм.
- Давление (ном./макс.): 16 / 24 МПа.
- Температурный режим: от -45°C до +50°C.
- Масса: 2,8 кг.
