Устройство опорно-поворотное ОПУ QWA1278.40Z-00 (40 отв.) с буртиком (проточкой) для автокранов Челябинец КС-45721, КС-55732

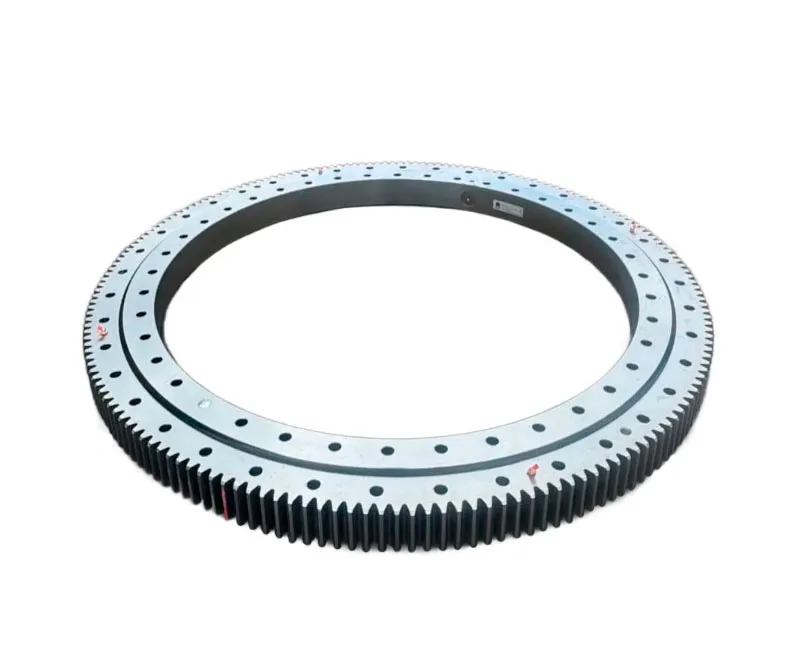

Устройство опорно-поворотное QWA1278.40Z-00 — металлическая сборная часть крана, обеспечивающая поворот крановой установки. ОПУ предназначено для вращения верхней (поворотной) рамы со всем крановым оборудованием и исполнительными механизмами относительно нижней (неповоротной) при выполнении крановых манипуляций, связанных с перемещением груза в горизонтальной плоскости.
Опора поворотная QWA1278.40Z-00 и устанавливается на автокраны Челябинец КС-45721, КС-55732, Ульяновец МКТ-20, МКАТ-20, МКТ-25, МКАТ-25, Ивановец КС-45714, КС-45717, КС-54711, Галичанин и Клинцы КС-55713, КС-55715.
Габаритный чертеж ОПУ QWA1278.40Z-00
ОПУ бывают шариковые и роликовые.
Роликовая ОПУ состоит из двух колец и венца. В кольце проточены беговые дорожки под ролики или шарики. Ролики располагаются через один. Одни играют роль тел качения и укладываются через один так, что одни задействованы для удержания опорных нагрузок другие отрывающие.
Шариковая опора выполнена в виде радиально-упругого шарикоподшипника и состоит из внутреннего кольца, венца и расположенных между ними шариками. Также ОПУ разделяются по типу зацепления на ОПУ с внутренним зацеплением и ОПУ с внешним зацеплением. ОПУ для автокранов бывают разных размеров в зависимости от грузоподъемности, модификации и года выпуска крана. ОПУ приводится в движение шестерней механизма поворота (поворотная шестерня) которая находится в зацеплении с венцом ОПУ. В механизм вращения так же входит редуктор механизма поворота, гидромотор.
