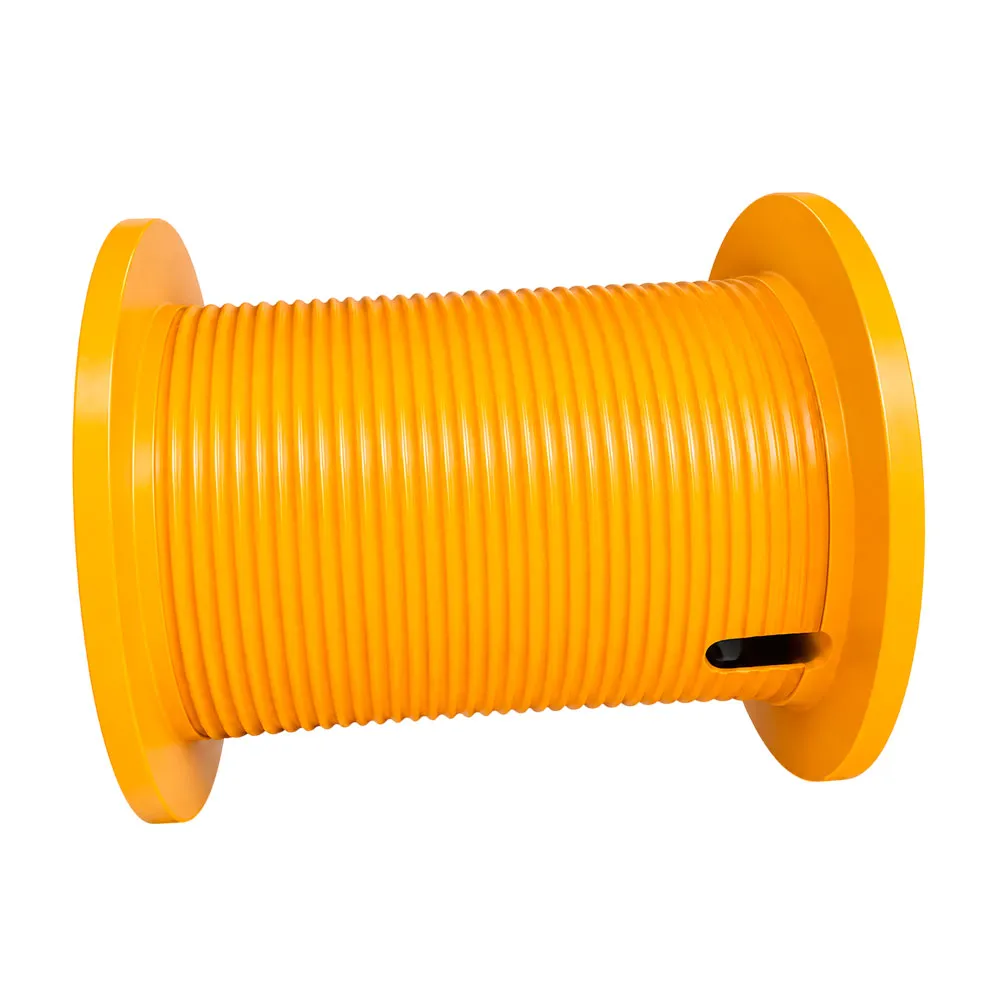

Барабан КС-35714.26.100 грузовой лебедки автокрана Ивановец КС-35714, КС-35715
Барабан КС-35714.26.100 входит в состав грузовой лебедки автокранов Ивановец КС-35714 и КС-35715 и их модификаций. Он предназначен для намотки, укладки и хранения грузового каната, а также для передачи крутящего момента от привода лебедки к канату при подъеме и опускании груза.

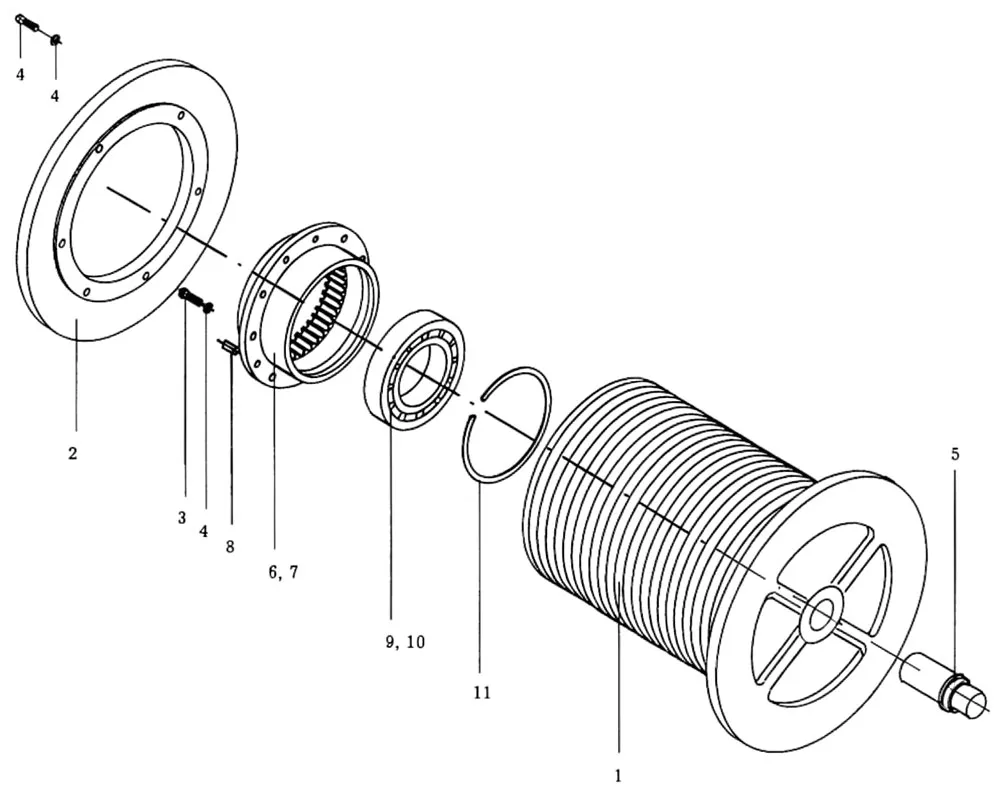

Барабан входит в состав грузовой лебедки вместе с редуктором, гидромотором, тормозным механизмом и опорными кронштейнами. Сам барабан вращается на опорах, одна из которых связана с кронштейном, а другая — с валом редуктора. Передача крутящего момента осуществляется через соединительные элементы привода лебедки. На его рабочей поверхности выполнены канавки, обеспечивающие направленную укладку каната.
Где применяется
Барабан грузовой лебедки КС-35714.26.100 может применяться на автомобильных кранах Ивановец серий КС-35714, КС-35714К-2, КС-35714К-2-10, КС-35714К-3, КС-35715, КС-35715-10.
Технические характеристики
| Параметр | Значение |
| Производитель: | Россия |
| Артикул: | КС-35714.26.100 |
| Тип: | Канатный барабан грузовой лебедки |
| Назначение: | Намотка и равномерная укладка грузового каната |
| Конструкция: | Цилиндрический барабан с канавками под канат и ребордами |
| Подшипник в узле: | 3610 (22310), ГОСТ 5721-75 |
| Количество на грузовую лебедку, шт: | 1 |
| Тип привода лебедки: | Гидравлический |
| Тип тормоза лебедки: | Ленточный, нормально замкнутый |
| Навивка каната: | Многослойная; на КС-35714К-2-10 указана трехслойная |
| Рабочее оборудование: | Грузовой стальной канат |
