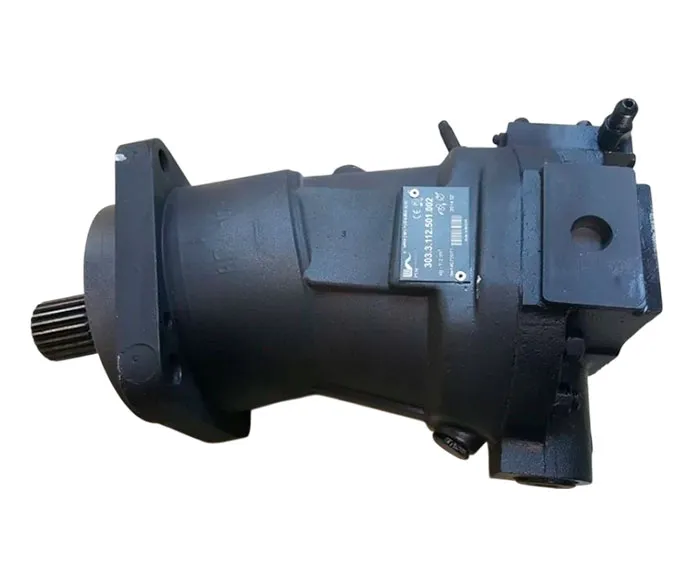

Гидромотор 303.4.112.501.002 грузовой лебедки автокрана Галичанин, Клинцы, Челябинец, Ивановец, Ульяновец
Гидромотор 303.4.112.501.002 (303.3.112.501.002) аксиально-поршневой с наклонным блоком и рабочим объемом 112 см³/об, реверсивного вращения может быть использован в составе грузовой лебедки автокранов Ивановец, Галичанин, Клинцы, Челябинец для передачи крутящего момента барабану грузовой лебедки.
Гидронасосы и гидромоторы аксиально-поршневые регулируемые и нерегулируемые, а также насосные агрегаты используются в объемных гидроприводах машин и предназначены для работы в открытых и закрытых системах.
Конструкция устройства
Гидромашины изготавливаются со шлицевыми и шпоночными валами левого и правого вращения. Качающий узел и сферический распределитель повышенной несущей способности и износостойкости обеспечивают высокую надежность гидромашин.
В конструкциях изделий использованы прогрессивные решения, защищенные патентами Российской Федерации. Насосы и гидромоторы регулируемые и нерегулируемые типа 300 и насосные агрегаты изготовлены согласно ТУ 4140-011-00239882-2006, типа 400 изготовлены по ТУ 4140-004-00239882-2006, насосы с наклонной шайбой типа 416 по ТУ 4141-006-00239882-2006.
Гидромашины с роликовыми коническими подшипниками (третьего поколения) заменяют ранее выпускаемые гидромашины с шариковыми радиальноупорными подшипниками, производство которых осуществляется малыми сериями для ремонтных нужд. Благодаря оптимальной конструкции узла с роликовыми коническими подшипниками, ресурс гидромашин, по сравнению с ранее выпускаемыми гидромашинами, увеличен, при этом снижены масса и габариты, а уровень унификации доведен до 93%.
Принцип работы
Гидромашины, при работе в режиме насоса, преобразуют механическую энергию вращения приводного вала в гидравлическую энергию потока рабочей жидкости, при этом подача пропорциональна скорости вращения и рабочему объему.
При работе в режиме гидромотора гидромашины преобразуют гидравлическую энергию потока рабочей жидкости в механическую энергию вращения выходного вала, при этом частота вращения прямо-пропорциональна расходу и обратно-пропорциональна рабочему объему, крутящий момент на валу пропорционален перепаду давлений между входным и выходным отверстиями и рабочему объему.
В конструкцию большинства спецмашин отечественного производства входят аксиально-поршневые гидромоторы, в том числе серий: 313/303, 310. К таковым например относятся автокраны Челябинец, Ивановец, Ульяновец, Галичанин и другие.

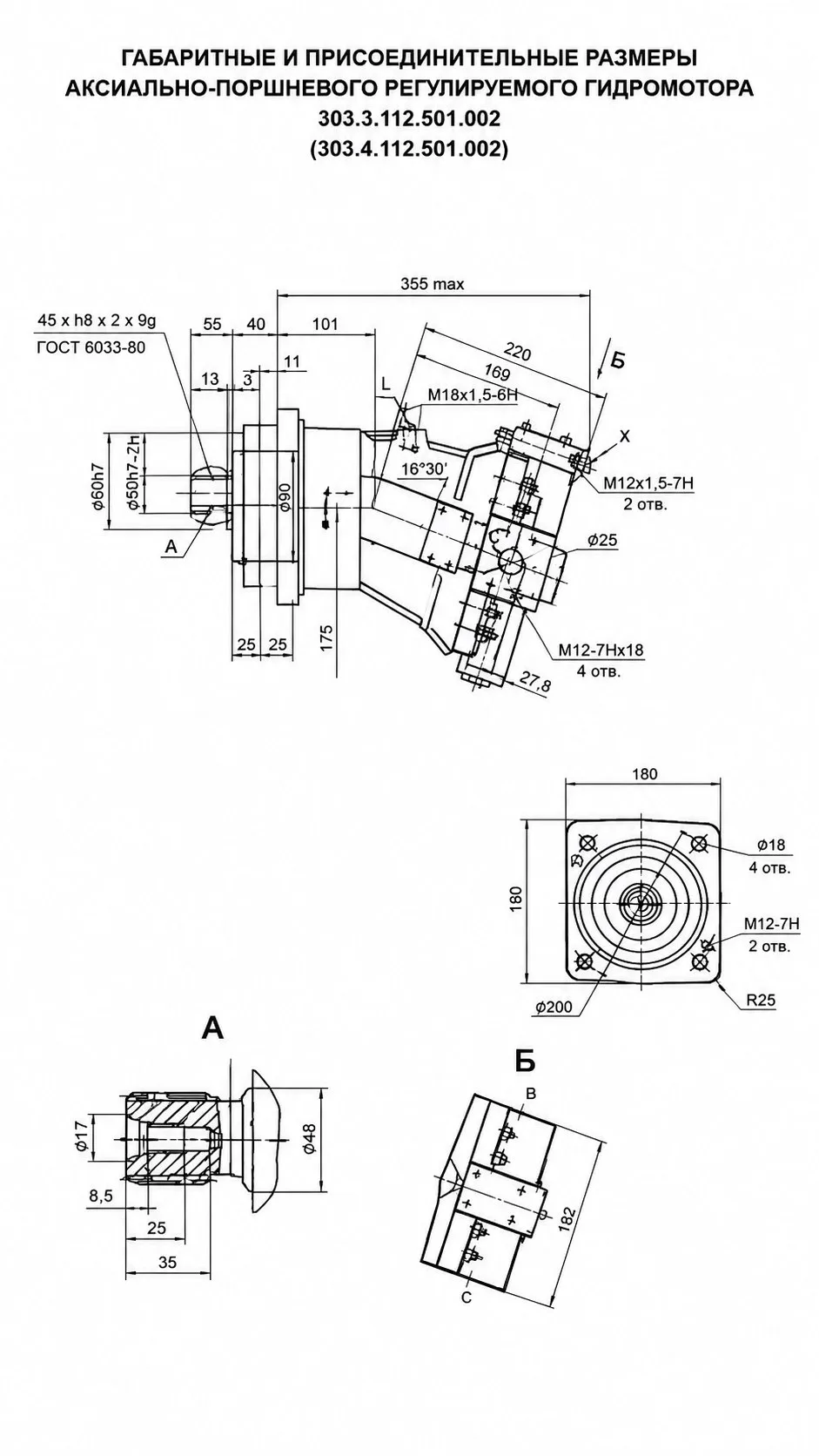

Технические характеристики гидромотора 303.4.112.501.002
| Наименование | Значение |
| Тип изделия: | Регулируемый аксиально-поршневой гидромотор |
| Каталожный номер: | 303.4.112.501.002 |
| Аналог: | МГП112/32М (АО «Шахтинский завод Гидропривод») |
| Тип регулирования: | Пропорциональное гидравлическое |
| Рабочий объем (максимальный): | 112 см³/об |
| Минимальный рабочий объем: | 32 см³/об |
| Номинальная частота вращения: | 1500 об/мин |
| Максимальная частота вращения (при 112 см³): | 3000 об/мин |
| Максимальная частота вращения (при 32 см³): | 4000 об/мин |
| Минимальная частота вращения: | 50 об/мин |
| Номинальный расход: | 182,6 ± 5,6 л/мин |
| Номинальное давление: | 32 МПа (320 бар) |
| Максимальное давление: | 20 МПа (200 бар) |
| Максимальное давление на входе: | 40 МПа (400 бар) |
| Максимальное давление дренажа: | 0,2 МПа |
| Номинальный перепад давления: | 32 МПа |
| Крутящий момент: | 524 Н·м |
| Эффективная мощность: | 80,7 ± 2,4 кВт |
| Гидромеханический КПД: | Не менее 92 % |
| Полный КПД: | Не менее 90 % |
| Масса без рабочей жидкости: | 50 кг |
| Тип вала: | Шлицевой 45×h8×2×9g по ГОСТ 6033-80 |
| Присоединение: | 2 фланца по бокам, 2 фланца на торце |
| Рабочая жидкость: | Минеральное гидравлическое масло |
| Назначение: | Привод гидравлических механизмов мобильной и промышленной техники |
