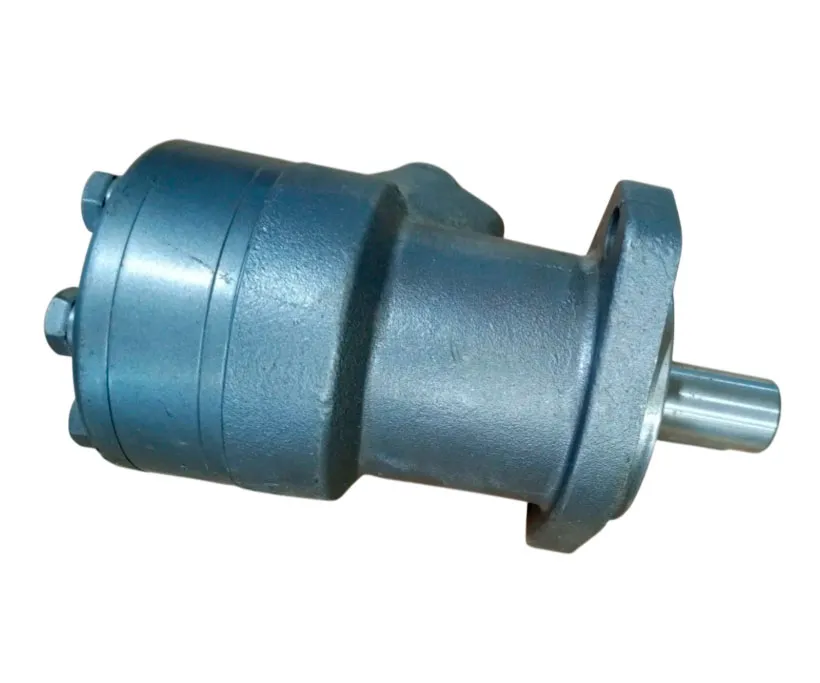

Гидромотор BMR-160 (аналог OMR-160, OR-160, MR-160, CPMR-160) планетарный
Гидромотор BMR 160 героторный представляет собой устройство, которое преобразовывает энергию жидкости в механическую энергию, приводящую в движение рабочий орган. Таким рабочим органом выступает вал. Он принимает преобразованную энергию, благодаря чему вращается и приводит в движение машину.
Гидромоторы BMR являются аналогами гидравлических моторов OMR (Sauer Danfoss), OR (Мета), MR (M+S Hydraulic), CPMR (Hydromot). Аналоги BMR160: OMR 160, OR 160, MR160, MR 160С, CPMR160, BMRE-160P1AIIY10/T10.
Особенности гидромоторов BMR
Китайские гидромоторы серии BMR производителя ziHYD имеют среднюю мощность, небольшие габариты и высокие показатели крутящего момента. Они снабжены золотниковым клапаном: распределительный клапан встроен в выходной вал. Таким образом, карданный вал вращает распределительный клапан, и механическая энергия попадает из геротора на выходной вал. Моторы BMR выполнены из чугуна.
Героторный (планетарный) мотор — это разновидность шестеренных агрегатов, которые обладают высоким вращающим моментом при малых габаритных размерах.
Расшифровка обозначения гидромотора BMR 160:
|
Позиция 1 – Монтажный фланец |
— Без кода — Овальный фланец, два отверстия; — F — Овальный фланец, четыре отверстия. |
|
Позиция 2 – Код рабочего объема |
160 – 159,6 см3/об; |
|
Позиция 3 – Выступающие части вала |
— C – Ø25 цилиндрический, Призматическая шпонка A8x7x32 DIN 6885; — CO – Ø1” цилиндрический, Призматическая шпонка ¼”x¼x1-¼’’ Bs46; — SH – Ø25,32 со шлицами BS 2059 (SAE 6B); — SA – Ø24,5 со шлицами, B 25×22 DIN 5482; — CB – Ø32 цилиндрический, Призматическая шпонка A10x8x45 DIN 6885. |
|
Позиция 4 |
— Особые характеристики. |
|
Позиция 5 |
— Модель. |
Где применяется
Гидравлические моторы BMR-160 широко применяются в промышленных подметальных машинах, мусоровозах, тракторах, сельхозтехнике, комбинированных комбайнах, лесном хозяйстве, станках, строительной технике, бетономешалках, подъёмниках, конвейерах, пресс-формах для литья.
Технические характеристики
|
Параметр |
Значение |
|
Рабочий объем, см3 |
160 |
|
Частота вращения (об/мин) |
7-375 |
|
Макс. расход (л/мин) |
60 |
|
Давление (бар) |
170 |
|
Вал |
шпонка |
|
Вращение |
реверсивное |
|
Расположение портов |
боковое |
|
Вес (кг) |
7,6 |
