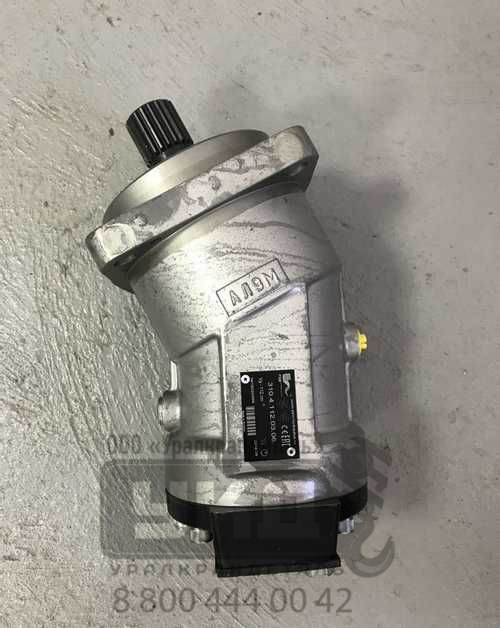

Гидронасос 310.4.160.03.06 аксиально-поршневой нерегулируемый
Гидронасос 310.4.160.03.06 применяется на различных видах техники специального назначения, а также устанавливается на грузоподъемные, дорожно-строительные, коммунальные и землеройные машины.
Устройство позволяет реализовывать операции подъема и поворота стрелы автомобильного крана, при этом хода экскаватора и прочие задачи разного уровня сложности.
Данная деталь оснащена шлицевым валом диаметром 45 миллиметров, который. в свою очередь, имеет 21 шлицу. Он состоит из таких конструкционных частей, как блок цилиндров из латуни и подшипники валового узла роликового типа. Также оборудование имеет рабочие каналы с двумя фланцами на торце гидравлического мотора.
Принцип работы:
При работе вал насоса приводится во вращение от двигателя. Установленные в блоке цилиндров поршни вращаются вокруг оси блока и одновременно совершают возвратно-поступательное движение. За одну половину оборота вала поршнем всасывается рабочая жидкость, а за другую — происходит нагнетание жидкости в гидросистему. Подача рабочей жидкости характеризуется частотой вращения вала насоса и рабочим объемом насоса, а давление на выходе ограничивается предохранительным клапаном и определяется нагрузкой на рабочий орган гидронасоса.
Характеристики:
| Основные | |
|---|---|
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Давление нагнетания P —максимальное рабочее max для насосов типа 210, 310.3 | 35 МПа |
| Давление нагнетания P —максимальное рабочее max для насосов типа 310.4 | 40 МПа |
| Давление нагнетания P —номинальное nom | 20 МПа |
| Коэффициент подачи | 0,95 |
| Крутящий момент приводной T —максимальный Тmax (при Pmax) для насосов типа 210, 310.3 | 938.18 Нм |
| Крутящий момент приводной T —максимальный Тmax (при Pmax) для насосов типа 310.4 | 1072.20 Нм |
| Крутящий момент приводной T —номинальный Тnom (при Pnom) | 536.10 Нм |
| Масса | 45 кг |
| Мощность потребляемая N —максимальная Nmax (при nmax, Pmax) для насосов типа 210, 310.3 | 163.33 кВт |
| Мощность потребляемая N —максимальная Nmax (при nmax, Pmax) для насосов типа 310.4 | 186.66 кВт |
| Мощность потребляемая N —номинальная Nnom (при nnom, Pnom) | 93.33 кВт |
| Подача Q —максимальная max | 280 л/мин |
| Подача Q —минимальная min | 64 л/мин |
| Подача Q —номинальная nom | 192 л/мин |
| Подача Q —предельная peak | 424 л/мин |
| Рабочий объем Vg, см3/об | 160 |
| Тип | Гидронасос |
| Типоразмер | 160 |
| Частота вращения вала n — минимальная min | 400 об/мин |
| Частота вращения вала n —максимальная max, при давлении на входе 0,08МПа | 1750 об/мин |
| Частота вращения вала n —максимальная max, при давлении на входе 0,2МПа | 2650 об/мин |
| Частота вращения вала n —номинальная nom | 1200 об/мин |
