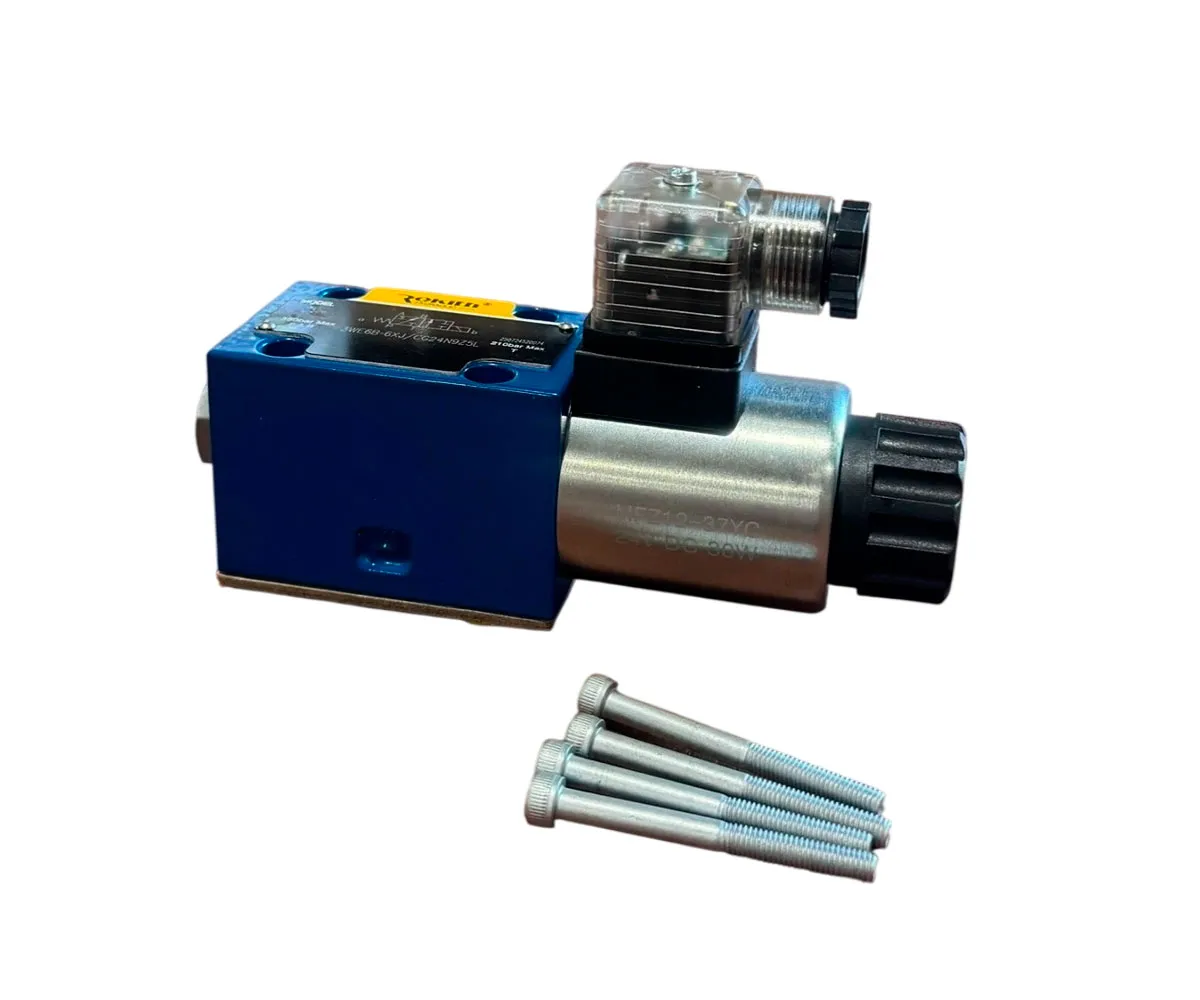

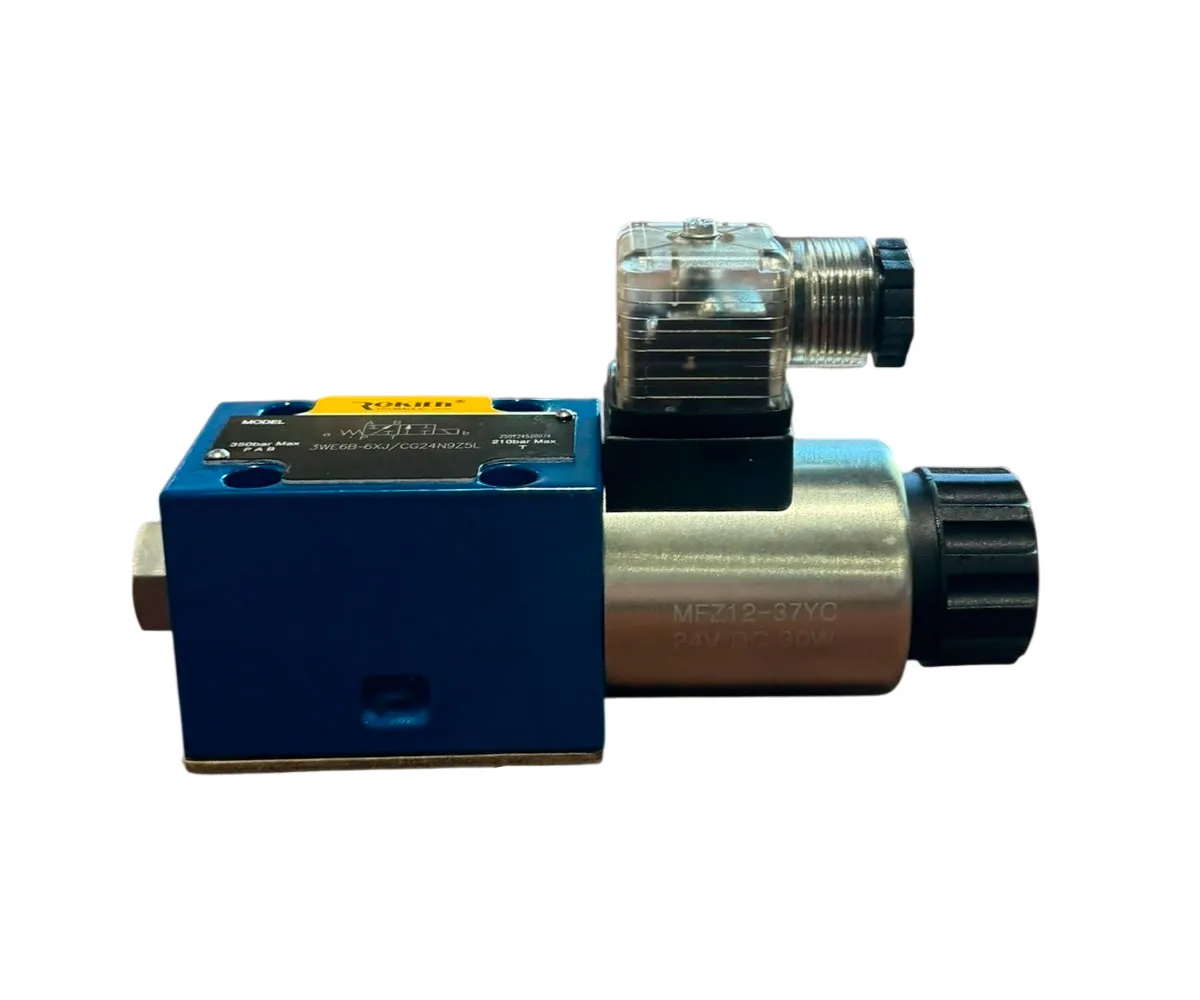

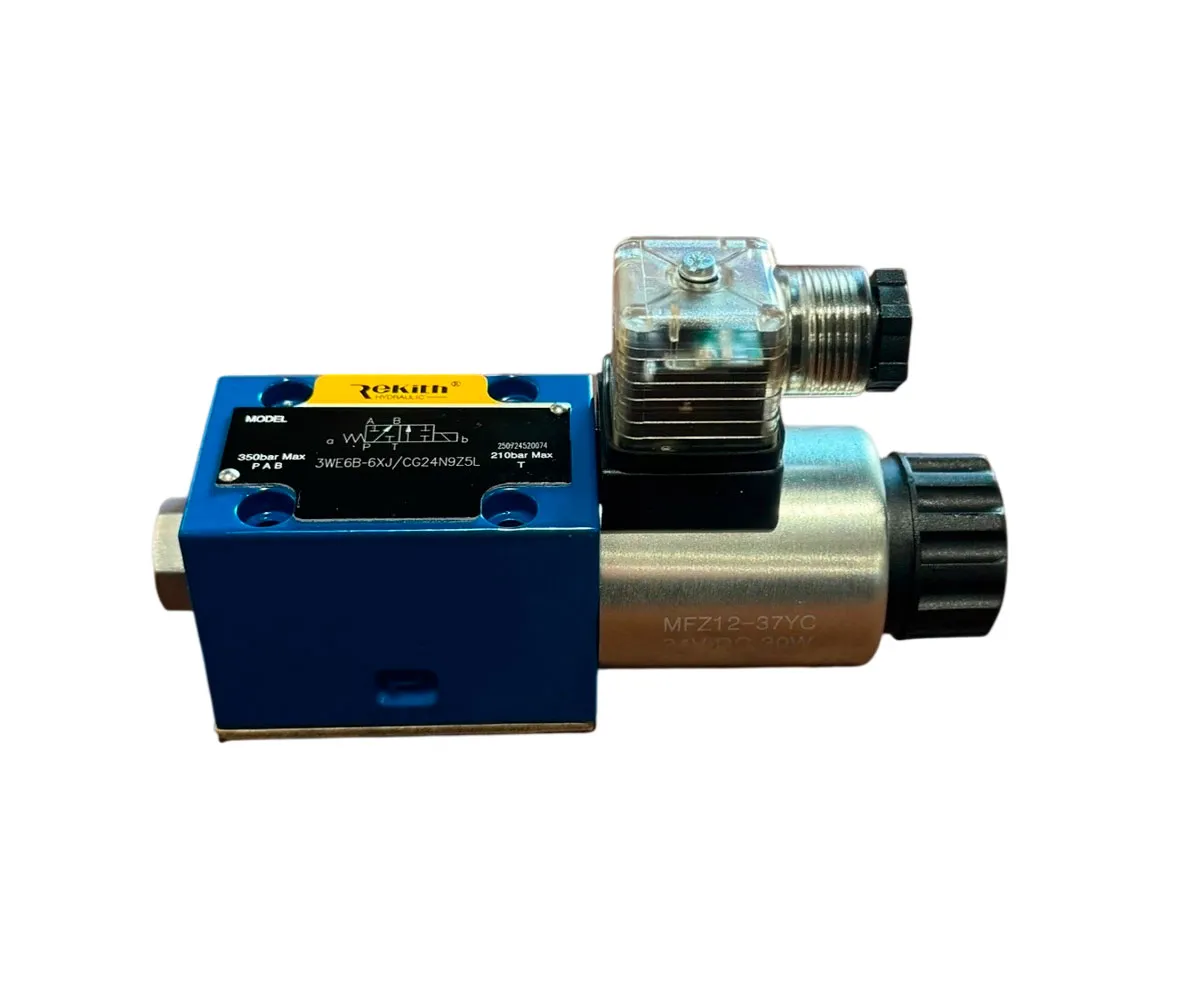

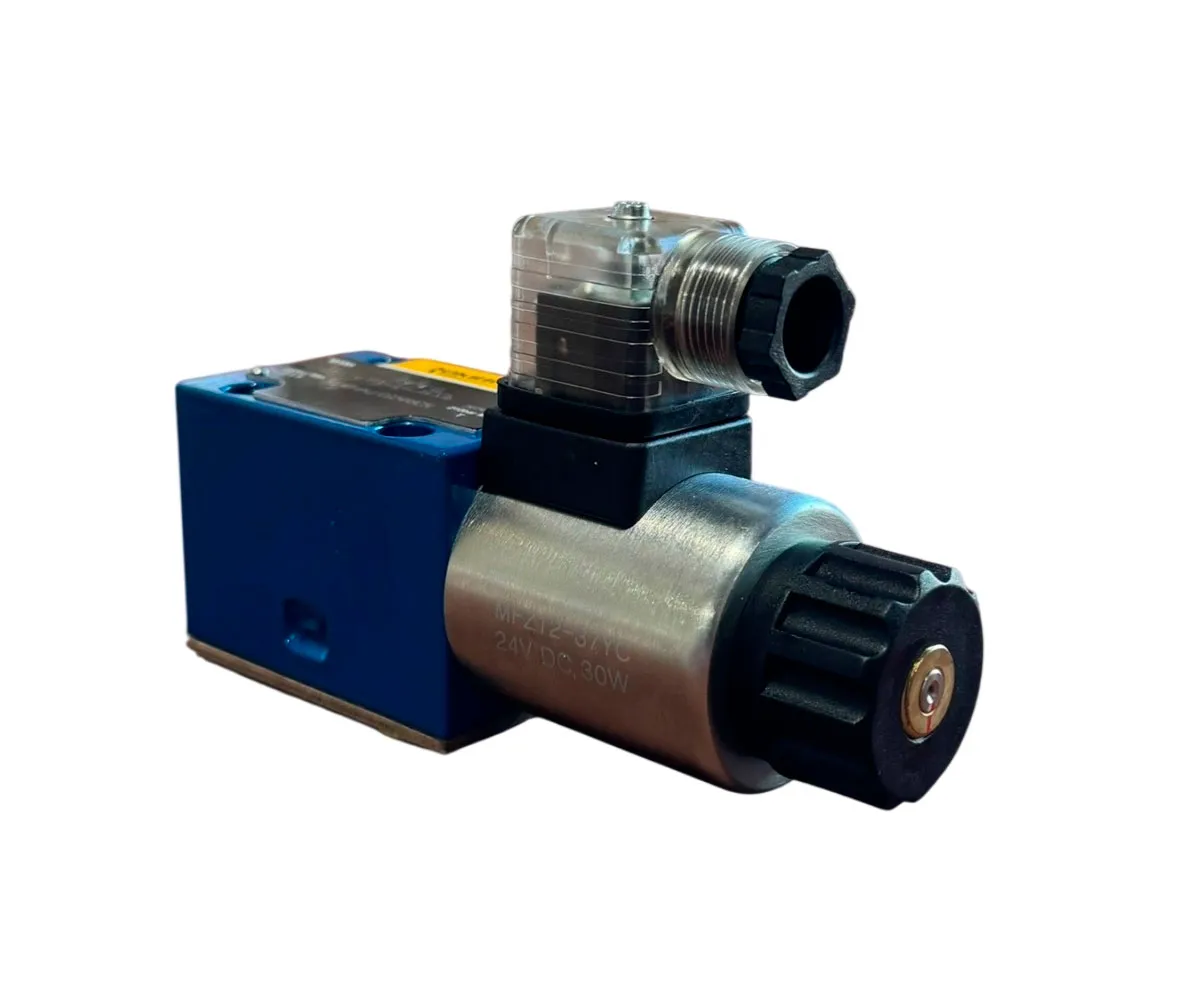

Гидрораспределитель 3WE6B-6XJ/CG24N9Z5L Rekith (аналог ВЕ6.573Е Г24)
Гидрораспределитель 3WE6B6XJ/CG24N9Z5L Rekith золотниковый с прямым электромагнитным управлением, 3/2-ходовой (3 порта, 2 положения), символ золотника B, типоразмер NG6. Ключевая особенность символа B — нормально ОТКРЫТЫЙ клапан: в исходном положении (соленоид обесточен) P соединён с A, B с T. При включении соленоида все порты P, A, T закрываются. Пружина возвращает золотник в исходное (открытое) положение при отключении питания.
Это принципиальное отличие от символа A (нормально закрытый): символ B используется там, где при потере питания необходимо активировать рабочую функцию (подача давления к механизму), а не удерживать нагрузку. Типичный пример — пилотные клапаны безопасности, которые должны открыться при обесточивании.
Аналог: ВЕ6.573Е.Г24, 4DWG6B60/DC24.
Расшифровка обозначения гидрораспределителя 3WE6B6XJ/CG24N9Z5L
| Код | Значение (EN) | Описание |
| 3 | 3-port / 3-way | 3 рабочих порта: P (давление), A (выход), T (слив) |
| WE | Solenoid directional spool valve | Золотниковый распределитель с электромагнитным управлением, прямое действие |
| 6 | Size 6 / NG6 | Типоразмер 6; монтажный стандарт ISO 4401-03-02-0-05 / CETOP 3 / NFPA D03 |
| B | Spool symbol B | Символ золотника B: нормально открытый P→A, B→T; при включении — P, A, T закрыты; один соленоид, пружинный возврат |
| -6XJ | Series 6X (Rekith) | Серия 6X; дефис + J — маркировка Rekith (у Rexroth — без дефиса: 6X) |
| /C | Wet-pin DC solenoid (air-gap) | Мокрый соленоид с воздушным зазором (wet-pin / air-gap DC) — якорь погружён в масло |
| G24 | 24 V DC | Напряжение питания постоянного тока 24 В |
| N9 | Concealed manual override | Утопленный ручной дублёр — переключение без электропитания |
| Z5L | K4 connector + LED + varistor | Разъём DIN EN 175301-803 (K4) + светодиодный индикатор + варистор |
Где применяется
Области применения дискретного распределительного клапана серии WE6:
- Пилотные контуры, где при потере питания необходима подача давления.
- Системы аварийной разгрузки — при обесточивании P→A активен.
- Питание гидравлических аккумуляторных контуров при обесточивании.
- Металлообрабатывающие станки, прессы с требованием нормально открытого управления.
- Управление гидроцилиндрами одностороннего действия с пружинным возвратом.
- Вспомогательные контуры систем управления.
Технические характеристики
| Параметр | Значение |
| Бренд | Rekith |
| Артикул | 3WE6B-6XJ/CG24N9Z5L |
| Аналог (Rexroth) | 3WE6B6X/CG24N9K4 | R900561271 |
| Тип клапана | Золотниковый распределитель (directional spool valve), прямое управление |
| Схема | 3/2 (3 порта, 2 положения), символ B |
| Число соленоидов | 1 (одинарный соленоид, одностороннее управление) |
| Исходное положение | P→A, B→T (нормально открытый — пружина активна) |
| Включённое положение | P, A, T — все закрыты |
| Возврат в исходное | Пружина (spring return) |
| Типоразмер | NG6 |
| Монтажный стандарт | ISO 4401-03-02-0-05 / CETOP 3 / NFPA D03 |
| Тип монтажа | Плитный (subplate mounting) |
| Макс. рабочее давление | 350 бар (5076 psi) |
| Макс. расход | 80 л/мин (21,1 US gpm) |
| Напряжение питания | 24 В DC |
| Тип соленоида | Мокрый, с воздушным зазором (wet-pin / air-gap DC) |
| Разъём | DIN EN 175301-803 (K4) |
| Разъём Z5L | LED-индикатор + варистор (защита от выбросов напряжения) |
| Ручное управление | Утопленный дублёр N9 |
| Уплотнения | NBR (стандарт) |
| Совместимые жидкости | HL, HLP, HLPD, HVLP, HVLPD |
| Диапазон температур жидкости | -20…+80 °C |
| Вязкость | 2,8…500 мм²/с |
| Чистота жидкости (ISO 4406) | Класс 20/18/15 |
| Монтажная ориентация | Произвольная |
| Вес | ~1,74 кг |
