Коробка отбора мощности АМ Камаз МП05-4202010 для вакуумных машин

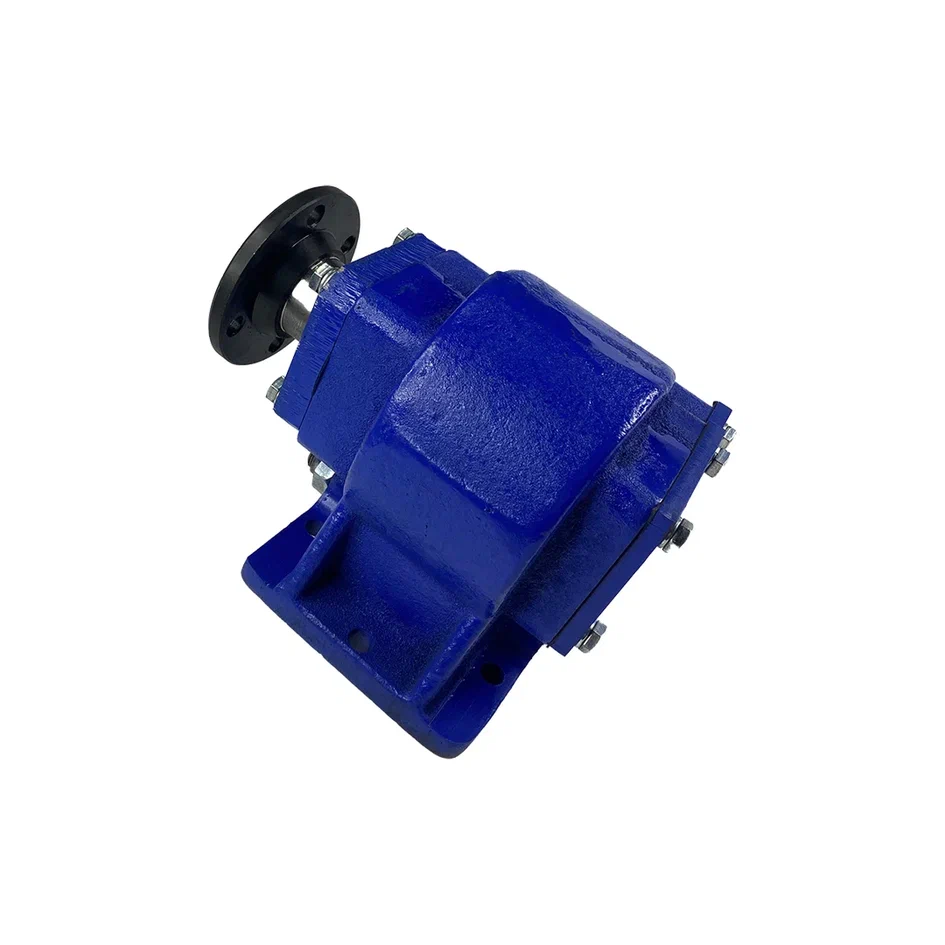

Коробка отбора мощности МП05-4202010, которая представляет собой одноступенчатый редуктор с цилиндрическими прямозубыми колесами, прикрепляется к картеру коробки передач шасси с правой стороны болтами.
На кранах КС-45717 на шасси автомобиля КамАз насос установлен на специальном кронштейне, который закреплен на лонжероне шасси и соединен с коробкой отбора мощности при помощи карданного вала.
Принцип работы: на оси на подшипнике установлена шестерня, которая находится в постоянном зацеплении с шестерней блока шестерен заднего хода коробки передач шасси. При передвижении крана шестерня без затруднений вращается на оси. В корпусе коробки отбора мощности установлен пневмоцилиндр включения. При подаче в полость пневмоцилиндра сжатого воздуха из пневмосистемы шасси шток, двигаясь, преодолевает усилие пружины и при помощи вилки вводит в зацепление шестерни, тем самым обеспечивая передачу крутящего момента на выходной вал. При соединении полости пневмоцилиндра с атмосферой вилка под действием пружины выводит из зацепления шестерню и, тем самым, заканчивается передача вращающего момента на выходной вал. Смазка подшипников и шестерен осуществляется разбрызгиванием масла, которое находится в коробке.
Коробка отбора мощности МП05-4202010-10 устанавливается на правый боковой люк КП КАМАЗ и имеет выход под карданный вал размерности КАМАЗ. Сам выходной вал КОМ направлен в сторону заднего моста.
