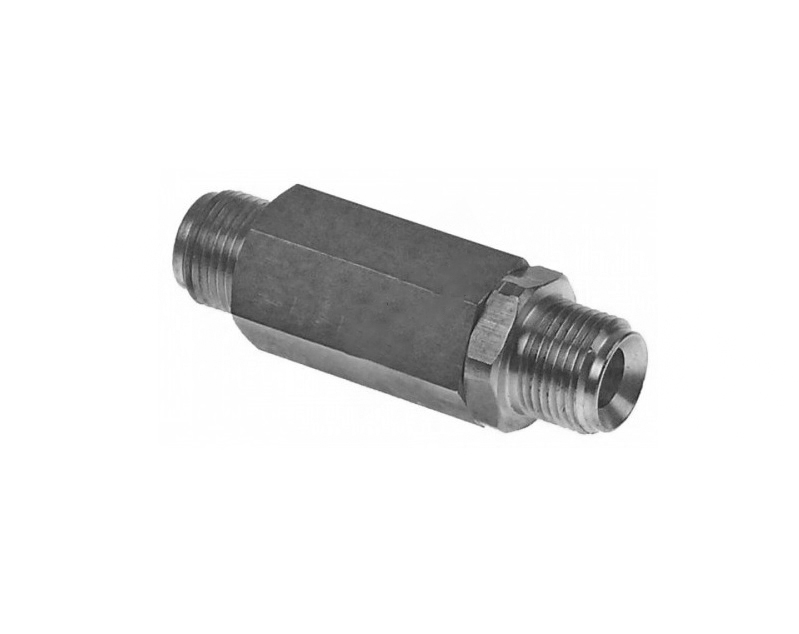

Клапан обратный КС-45721.31.990 на автокраны Челябинец КС-45721
Клапан обратный КС-45721.31.990 служит для предотвращения воздействия сливного давления на гидрозамки при работе механизмов поворотной рамы в сливной магистрали.
Данный клапан применяется как для поддержания постоянной скорости опускания стрелы автокрана, так и для втягивания секций поднятой стрелы вне зависимости от величины попутной нагрузки.
Обратный клапан используется в гидросистеме механизма подъёма груза (грузовой лебёдки).
| Позиция | Обозначение | Кол. на сб. единицу | Масса, кг | Наименование |
|---|---|---|---|---|
| 1 | КС-45721.31.992 | 2 | 0,52 | Переходник ШУМ 33х2-ШВМ42х2 |
| 2 | 2 | Кольцо 030-035-30-2-2 ГОСТ 18829-73/ГОСТ 9833-73 |
||
| 3 | ЯН.02.01.114 | 1 | 0,06 | Переходник ШУМ14.1,5-ШНМ15х1,5 |
| 4 | 1 | Кольцо 011-015-25-2-2 ГОСТ 18829-73/ГОСТ 9833-73 |
||
| 5 | КС-45721.31.991 | 1 | 1,67 | Корпус |
| 6 | КС-45721.31.652 | 1 | 0,06 | Клапан |
| 7 | У.061.10.004 | 1 | 0,08 | Пружина |
