Опорно-поворотное устройство КС-4572.17.100 | ОПУ-1451 (24 отв.) на автокраны Галичанин КС-4579, КС-4572А, Клинцы, КС-35719, Дрогобыч КС-4574

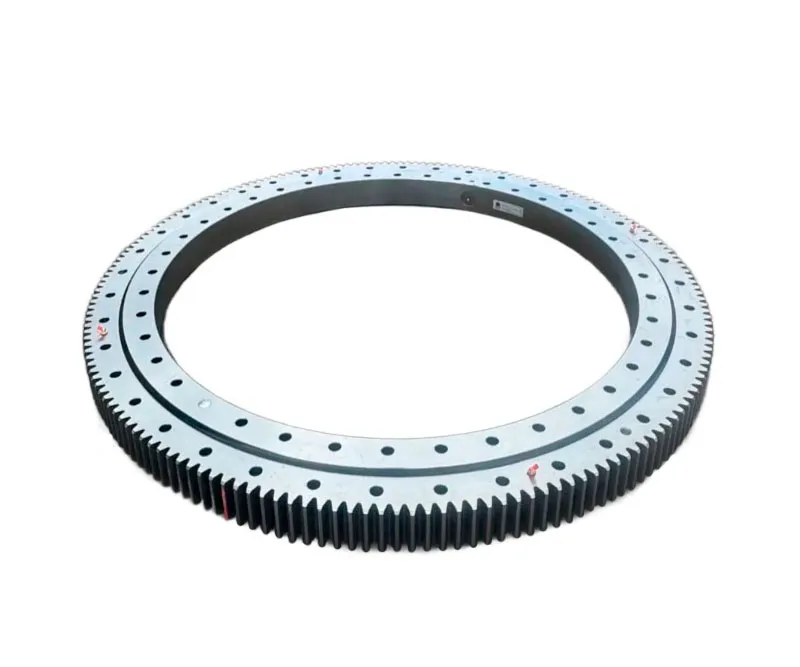

Опора поворотная КС-4572.17.100 | ОПУ-1451 (М=8, Z=180, 24 отверстия) роликовая с внешним зацеплением служит для обеспечения вращения поворотной рамы относительно неповоротной, а так же для их соединения и передачи крутящего момента и всех нагрузок, действующих на поворотную раму в процессе работы автомобильного крана. Альтернативное обозначение: ОП-1451.3.1.8.3.Р.У1.
Конструкция
Опорно-поворотное устройство КС-4572.17.100 состоит из обоймы, зубчатого венца и роликов диаметром 30 мм каждый, которые обеспечивают легкость вращения при достаточно высокой жесткости подшипникового узла. Зубчатый венец с внешним зацеплением имеет 24 отверстия диаметром 22 мм и крепится болтами к нижней раме автокрана, обеспечивая точность вращения за счет 180 зубьев. С зубчатым венцом зацепляется выходная шестерня редуктора поворота, которая и передает крутящий момент на опорный круг.
Для того, чтобы защитить от попадания пыли и других частиц дорожки качения защищены манжетами. ОПУ-1451 является простым в установке, надежным в эксплуатации и несложным в техническом обслуживании.
Где применяется
Опорно-поворотное устройство КС-4572.17.100 (ОПУ 1451, 24 oтв.) устанавливается на автомобильных кранах Галичанин КС-4579, КС-4572А, Клинцы, КС-35719, Дрогобыч КС-4574.
Технические характеристики
| Параметр | Значение |
| Тип: | Роликовая |
| Зацепление: | Внешнее |
| Диаметр опоры, мм: | 1451 |
| Высота опоры, мм: | 100 |
| Количество отверстий: | 24 |
| Диаметр отверстий, мм: | 22 |
| Высота зубчатого венца, мм: | 90 |
| Количество зубьев: | 180 |
| Модуль зуба: | 8 |
| Масса, кг: | 396 |
Обслуживание ОПУ и хранение
Техническое обслуживание поворотной опоры состоит в периодической проверке затяжки крепежных болтов и пополнения смазки во внутренней полости ОП и на зубьях венца:
- Первая проверка затяжки болтов должна быть проведена перед началом ввода изделия в эксплуатацию, следующая — после двух — трех смен работы изделия. Последующие – в процессе планового технического обслуживания машины, но не реже, чем через 240 часов работы машины.
- Для смазки внутренней полости опоры и рабочих поверхностей зубьев зацепления применять смазочные материалы марок: “Литол-24” ГОСТ 21150, “ЦИАТИМ-203” ГОСТ 8773 или другие равноценные смазки. Смешивание указанных смазочных материалов не допускается.
- Смазку внутренней полости опоры производить через пресс-масленку, обеспечив ее равномерное распределение по всей окружности, что можно достичь путем смазывания при плавном вращении опоры. Пополнение смазкой внутренней полости следует производить до появления новой смазки из-под манжетных уплотнений.
Хранить ОП в сухом закрытом помещении. Хранение должно осуществляться в пакетах или штабелях в горизонтальном положении.
