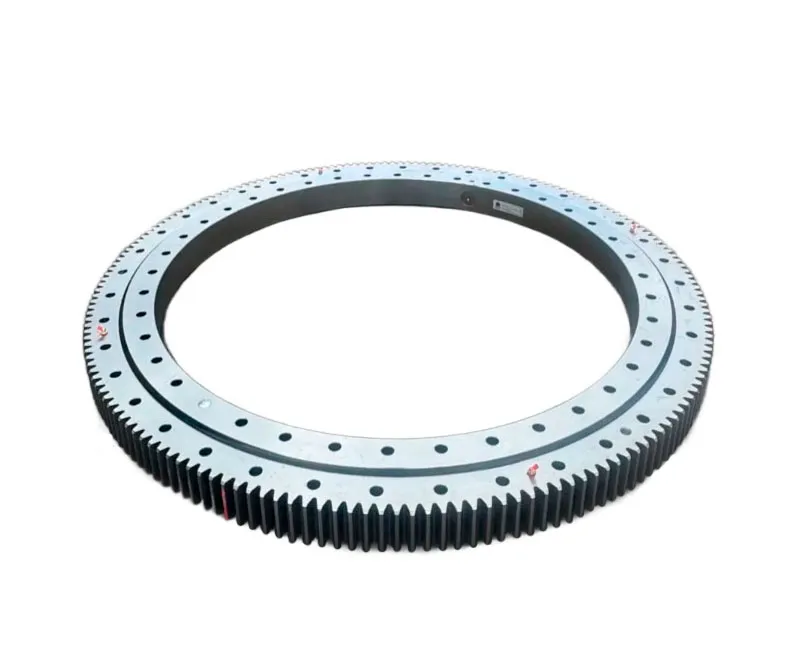

Опора поворотная ОПУ 1451, 40 отв. автокрана Галичанин КС-55713
Опорно-поворотное устройство КС-55713 Галичанин (диаметр 1451 мм, 40 отверстий) предназначено для вращения верхней (поворотной) рамы относительно нижней (неповоротной) рамы, так же для их соединения и передачи всех нагрузок, действующих на поворотную раму в процессе работы автокрана. Поворотная опора КС-55713.17.100 устанавливается на автомобильных кранах Галичанин моделей КС-55713-1В, КС-55713-2В, КС-55713-3В, КС-55713-4В, КС-55713-5В, КС-55729В, КС-55729-1В-3, КС-55729-5В-3.
Разновидности ОПУ
Поворотные опоры по типу тел качения делятся на шариковые и роликовые:
- Роликовая ОПУ состоит из двух колец (погонов) и венца. В кольце проточены беговые дорожки под ролики. Ролики укладываются так, чтобы они лежали перпендикулярно друг другу. При этом одни из них будут воспринимать опорные нагрузки, а другие опрокидывающие (отрывающие).
- Шариковая опора выполнена в виде радиально-упругого шарикоподшипника и состоит из внутреннего кольца, венца и расположенных между ними шариками.
Так же устройства разделяются по типу зацепления на ОПУ с внутренним и внешним зацеплением. Опорные круги для автокранов бывают разных размеров в зависимости от грузоподъемности, модификации и года выпуска крана.
Поворотная опора приводится в движение шестерней механизма поворота (поворотная шестерня) которая находится в зацеплении с венцом ОПУ. В механизм вращения так же входит редуктор механизма поворота, гидромотор.
Технические характеристики
- Внешний диаметр: 1451 мм.
- Внутренний диаметр: 1135 мм.
- Тип: роликовая.
- Зацепление: внешнее.
- Высота опоры: 100 мм.
- Количество отверстий: 40.
- Диаметр отверстий: 22 мм.
- Высота зубчатого венца: 90 мм.
- Количество зубьев: 180.
- Модуль: 8.
- Масса: 395 кг.
Монтаж и эксплуатация
Опора поворотная (ОП) должна устанавливаться на обработанные поверхности рам. Шероховатость сопрягаемых поверхностей должна быть не более 40 мкм. На опорных поверхностях не допускаются забоины и другие дефекты, приводящие к отклонениям от плоскости.
Механические свойства крепежных болтов должны быть не ниже класса прочности 10.9, а гаек класса 10 по ГОСТ 1759.4-87. Количество болтов должно соответствовать количеству отверстий ОП. Момент затяжки болтов 0,35-0,4кН м(0,35-0,4кГс м).
Первую проверку затяжки болтов произвести после двух-трех смен работы машины. Последующие — в процессе планового технической обслуживания машины, но не реже, чем через 240 часов работы машины.
Для зубьев венца использовать смазку графитную УССа ГОСТЗЗЗЗ-80. Периодичность смазки — не реже чем через 240 моточасов. Для внутренней полости ОП использовать смазку Литол-24 ГОСТ 21150-87. Допускается применение смазок ВНИИ НП-242; ГОСТ20421-75; ЦИАТИМ-203 ГОСТ8773-73 в количестве не менее 0,6 кг через 400 моточасов. Смазку внутренней полости производить через прессмасленки, обеспечив ее равномерное распределение по всей окружности.
Хранить ОП в сухом закрытом помещении. Хранение должно осуществляться в пакетах или штабелях в горизонтальном положении.
