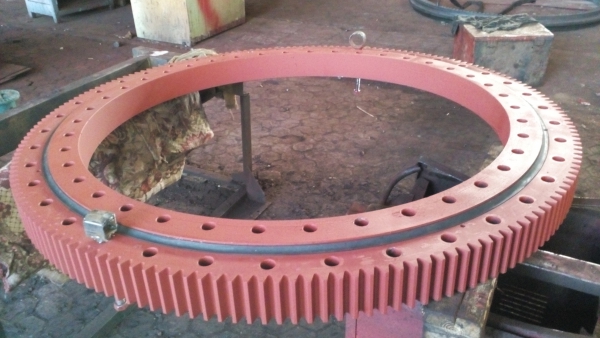

Опорно-поворотное устройство КС-65713-5.31.100-2-01 автокрана КС-65713-1, КС-65713-5 Галичанин
Разновидности опорно-поворотных устройств
Поворотные опоры по типу тел качения делятся на шариковые и роликовые:
- Роликовая ОПУ состоит из двух колец (погонов) и венца. В кольце проточены беговые дорожки под ролики. Ролики укладываются так, чтобы они лежали перпендикулярно друг другу. При этом одни из них будут воспринимать опорные нагрузки, а другие опрокидывающие (отрывающие).
- Шариковая опора выполнена в виде радиально-упругого шарикоподшипника и состоит из внутреннего кольца, венца и расположенных между ними шариками.
Так же устройства разделяются по типу зацепления на ОПУ с внутренним и внешним зацеплением. Поворотные опоры для автокранов бывают разных размеров в зависимости от грузоподъемности, модификации и года выпуска крана.
Где применяется
Опорно-поворотное устройство КС-65713-5.31.100-2-01 (опорный круг) устанавливается на автокраны Галичанин грузоподъемностью 50 тонн серий КС-65713-1, КС-65713-5 и их модификации.
Техническое обслуживание ОПУ
Техническое обслуживание поворотной опоры состоит в периодической проверке затяжки крепежных болтов и пополнения смазки во внутренней полости ОП и на зубьях венца:
- Первая проверка затяжки болтов должна быть проведена перед началом ввода изделия в эксплуатацию, следующая — после двух — трех смен работы изделия. Последующие – в процессе планового технического обслуживания машины, но не реже, чем через 240 часов работы машины.
- Для смазки внутренней полости опоры и рабочих поверхностей зубьев зацепления применять смазочные материалы марок: “Литол-24” ГОСТ 21150, “ЦИАТИМ-203” ГОСТ 8773 или другие равноценные смазки. Смешивание указанных смазочных материалов не допускается.
- Смазку внутренней полости опоры производить через пресс-масленку, обеспечив ее равномерное распределение по всей окружности, что можно достичь путем смазывания при плавном вращении опоры. Пополнение смазкой внутренней полости следует производить до появления новой смазки из-под манжетных уплотнений.
