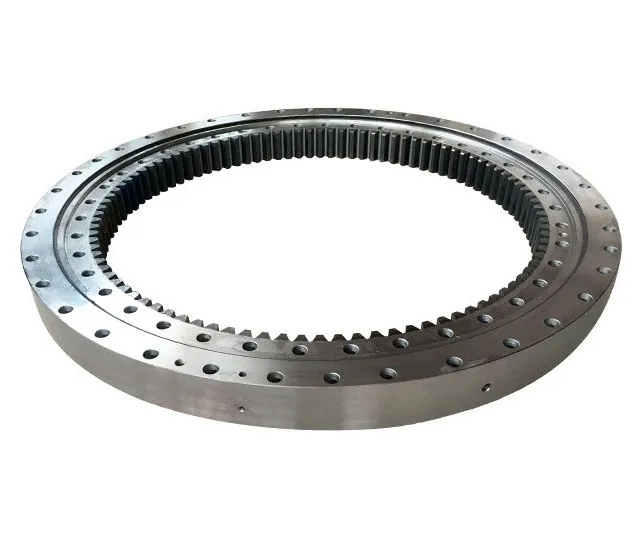

Опорно-поворотное устройство ОПУ-1600 (45 отв.), ОП-1600.2.2.14.2.Р.У1 для экскаваторов ЭО-5126, ЭО-5122, ЭО-5123, ЭО-5124, ЭО-5225
Опора поворотная ОПУ-1600 (на 45 отверстий) соединяет поворотную платформу экскаватора, с установленным рабочим оборудованием, и раму ходовой базы машины. Опорный круг принимает на себя вертикальные и горизонтальные нагрузки, воздействующие на поворотную платформу, передает возникающие нагрузки на раму ходовой базы экскаватора. Устройство обеспечивает вращение поворотной платформы, минимизируя сопротивление вращению относительно нижней рамы.
Состав поворотной опоры
Опорно-поворотное устройство ОП-1600.2.2.14.2.Р.У1 состоит из обоймы, зубчатого венца и роликов, которые обеспечивают легкость вращения при достаточно высокой жесткости подшипникового узла. Зубчатый венец имеет 45 отверстий диаметром 26 мм и крепится болтами к нижней раме экскаватора, обеспечивая точность вращения за счет 88 зубьев внутреннего зацепления, высотой 96 мм. С зубчатым венцом зацепляется выходная шестерня редуктора поворота, которая и передает крутящий момент на опорно-поворотное устройство. Обойма крепится 45 болтами к поворотной раме.
Для того, чтобы защитить от попадания пыли и других частиц дорожки качения ОПУ-1600 экскаваторов оснащена манжетами. Является простым в установке, надежным в эксплуатации и несложным в техническом обслуживании.
Где применяется
Опорно-поворотное устройство ОП-1600.2.2.14.2.Р.У1 (опорный круг) устанавливается на экскаваторы ЭО-5126, ЭО-5122, ЭО-5123, ЭО-5124, ЭО-5225.
Технические характеристики
- Тип: роликовая.
- Зацепление: внутреннее.
- Диаметр:1600 мм.
- Высота: 115 мм.
- Количество отверстий: 45.
- Диаметр отверстий: 26 мм.
- Высота зубчатого венца: 96 мм.
- Количество зубьев: 88.
- Модуль: 14.
- Масса: 585 кг.
Признаки неисправности
Признаки необходимости ремонта ОП-1600.2.2.14.2.Р.У1:
- ОПУ перестаёт плавно вращаться;
- В процессе эксплуатации можно услышать громкие скрежеты, скрипы, хрусты и прочие шумы;
- Снижается эффективность функционирования.
