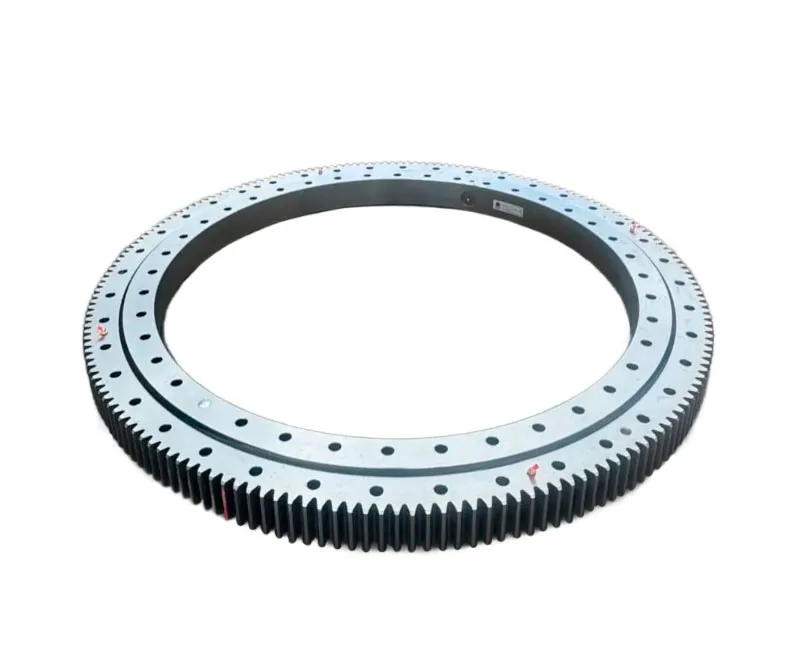

Опорно-поворотное устройство ОПУ 1451 автокрана КС-45717 Ивановец (40 отверстий)
ОПУ КС-45717 опорно-поворотное устройство d-1451 мм на 40 отверстий крепится между поворотной и неповоротной рамами и отвечает за поворот платформы крана вокруг, увеличивая тем самым рабочую зону. Помимо этого опора поворотная перераспределяет нагрузки, действующие на поворотную платформу автокрана при подъеме / опускании груза и переносе его. Опорный круг передает часть вертикальных и радиальных нагрузок на ходовую часть крана, тем самым предотвращая опрокидывание и увеличивая грузоподъемность. ОПУ 1451 с зубьями внешнего зацепления представляет собой крупногабаритный подшипник роликового типа с внешним диаметром 1451 мм, модулем зубьев 8 и с 180 зубьями.
Принцип работы и эксплуатация ОПУ Ивановец 25 тонн
Привод поворота осуществляется от силового узла с задействованием редуктора и гидравлического мотора, которые находятся на поворотной раме. Установка узлов при этом должна обеспечивать в полной мере зацепление зубьев венца опоры с шестерней на выходном валу привода. Тела вращения в опоре позволяют уменьшить трение способствуют более плавному ходу при осуществлении поворота. При работе тела вращения самосмазываются смазками консистентного типа, например, ЦИАТИМ203, Литол24. Вмонтированы пресс-масленки в тело венца, через них шприцем во внутренние полости поставляется соответствующий объем материала смазки.
Составными элементами узла выступают:
- Зубчатый венец с прямым зубом и наружным зубчатым зацеплением, который крепится с помощью болтов на опорной раме автошасси;
- Обойма составная, состоящая из двух колец-полуобойм, стянутых парами болт-гайка. Крепится обойма к подошве поворотной рамы;
- Тела вращения в количестве 133 роликов, которые располагаются по окружности обоймы дорожки качения крест-накрест.
- Уплотнения и манжеты предназначенные для защиты роликов от проникновения влаги, грязи пыли, которые также необходимы для компенсации погрешностей соприкасающихся поверхностей.
Когда запускается приводной гидромотор через редуктор вращение передается на шестерню, обегает которая контур венца и запускает в работу поворотную платформу в необходимом направлении с заданной скоростью. Вращение останавливается при отключении привода.
Где применяется
Опорно-поворотное устройство ОП-1451 устанавливается на автокраны Ивановец серий КС-45717, КС-54711, КС-45714, КС-54712 грузоподъемностью 25 тонн. Также данная поворотная опора может применяться на автомобильных кранах Машека КС-55727, КС-5479, Клинцы, Галичанин КС-55713, КС-55715, КС-55729 и других.
Технические характеристики
| Параметр | Значение |
| Тип: | Роликовая |
| Зацепление: | Внешнее |
| Габаритный диаметр опоры, мм: | 1451 |
| Высота опоры, мм: | 100 |
| Количество отверстий: | 40 |
| Диаметр отверстий, мм: | 22 |
| Высота зубчатого венца, мм: | 90 |
| Количество зубьев: | 180 |
| Модуль: | 8 |
| Масса, кг: | 397 |
