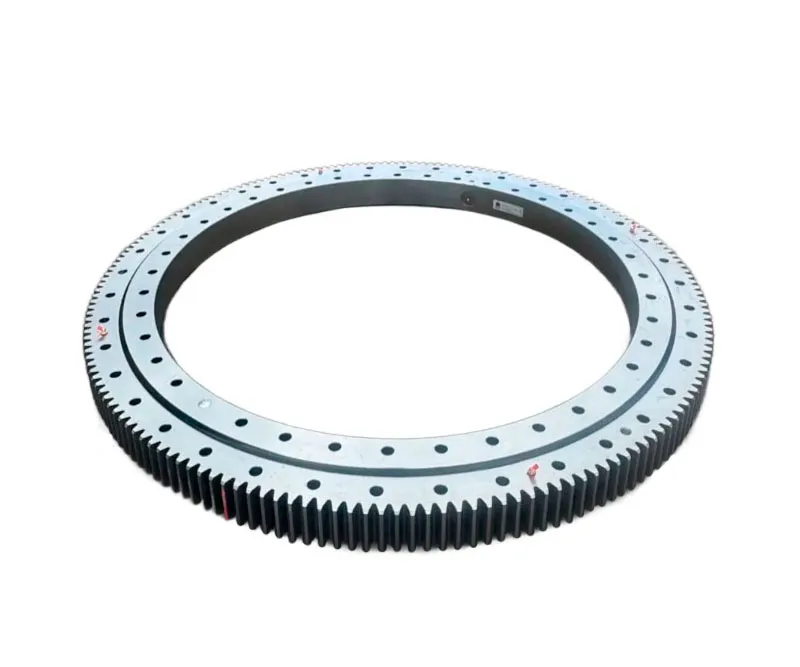

Опорно-поворотное устройство ОПУ КС-4574-17.100-04 (40 отв.) автокрана Клинцы КС-45724, КС-45719, КС-55713, КС-55713-1К-4В
Опорно-поворотное устройство Клинцы ОПУ КС-4574-17.100-04 состоит из обоймы, зубчатого венца и роликов диаметром 30 мм каждый, которые обеспечивают легкость вращения при достаточно высокой жесткости подшипникового узла. Зубчатый венец имеет 40 отверстий диаметром 22 мм и крепится болтами диаметром 20 мм к нижней раме автокрана, обеспечивая точность вращения за счет 180 зубьев внешнего зацепления, высотой 90 мм. С зубчатым венцом зацепляется выходная шестерня редуктора поворота, которая и передает крутящий момент на ОПУ автокрана. Обойма крепится 40 болтами диаметром 20 мм к поворотной раме. Для того, чтобы защитить от попадания пыли и других частиц дорожки качения, поворотная опора КС-4574.17.100-04 оснащена манжетами.
Основное назначение
Опорно-поворотное устройство передает нагрузки от поворотной части платформы на неповоротную (ходовую) часть машины и обеспечивает вращение поворотной платформы с рабочим оборудованием. На автомобильных кранах применяют два типа опорно-поворотных устройств: шариковые и нормализованные роликовые. Такие ОПУ характеризуются эксплуатационной надежностью и долговечностью, большой грузоподъемностью, равномерностью передаваемой нагрузки, не требуют больших объемов работ, связанных с эксплуатационными регулировками и смазыванием.
ОПУ КС-4574-17.100-04 автокрана Клинцы служит для обеспечения вращения поворотной рамы относительно неповоротной, а так же для их соединения и передачи крутящего момента и всех нагрузок, действующих на поворотную раму в процессе работы автокрана.
Где применяется
Опорный круг КС-4574.17.100-04 устанавливается на автокранах Галичанин КС-4579, КС-4572, КС-4572А и Клинцы КС-35719, КС-45719, КС-45724, КС-55713, КС-55713-1К-4В.
Технические характеристики
- Внешний диаметр: 1451 мм.
- Внутренний диаметр: 1135 мм.
- Тип: роликовая.
- Зацепление: внешнее.
- Высота опоры: 100 мм.
- Количество отверстий: 40.
- Диаметр отверстий: 22 мм.
- Высота зубчатого венца: 90 мм.
- Количество зубьев: 180.
- Модуль: 8.
- Масса: 395 кг.
Установка опоры поворотной КС-4574-17.100-04
Перед установкой необходимо полностью очистить все посадочные поверхности от заусенцев, остатков краски и т.п. Посадочные поверхности должны быть сухими и очищенными от смазки. Кроме того, необходимо выполнить контроль плоскостности посадочных поверхностей. Посадка опоры должна быть проверена щупами.
