Опорно-поворотное устройство ОПУ КС-55713.17.100 Галичанин

270 000 руб.

Артикул: КС-55713.17.100 Категория:

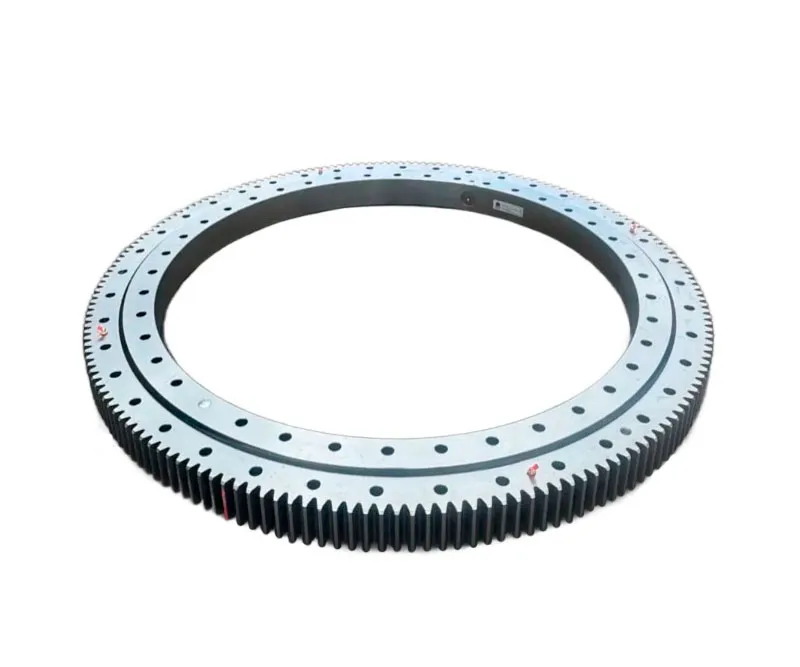

Опорно-поворотное устройство (ОПУ) КС-55713.17.100 (40 отв.) автокрана Галичанин КС-55713.

Опорно поворотное устройство КС-55713.17.100 предназначено для вращения верхней (поворотной) рамы относительно нижней (неповоротной) рамы автокранов Галичанин КС-55713-1В, КС-55713-2В, КС-55713-3В, КС-55713-4В, КС-55713-5В, КС-55729В, КС-55729-1В-3, КС-55729-5В-3.

ОПУ бывают шариковые и роликовые.

Роликовая ОПУ состоит из двух колец и венца. В кольце проточены беговые дорожки под ролики или шарики. Ролики располагаются через один. Одни играют роль тел качения и укладываются через один так, что одни задействованы для удержания опорных нагрузок другие  отрывающие.

Шариковая опора выполнена в виде радиально-упругого шарикоподшипника и состоит из внутреннего кольца, венца и расположенных между ними шариками.

Так же ОПУ разделяются по типу зацепления на ОПУ  с внутренним зацеплением и ОПУ с внешним зацеплением.

ОПУ для автокранов бывают разных размеров в зависимости от грузоподъемности,  модификации и года выпуска крана.

На автокран Галичанин КС-55713 устанавливались ОПУ с разной высотой зуба. При заказе, просим обратить на это внимание.

ОПУ приводится в движение шестерней механизма поворота (поворотная шестеня) которая находится в зацеплении с венцом ОПУ.  В механизм вращения так же входит редуктор механизма поворота, гидромотор.

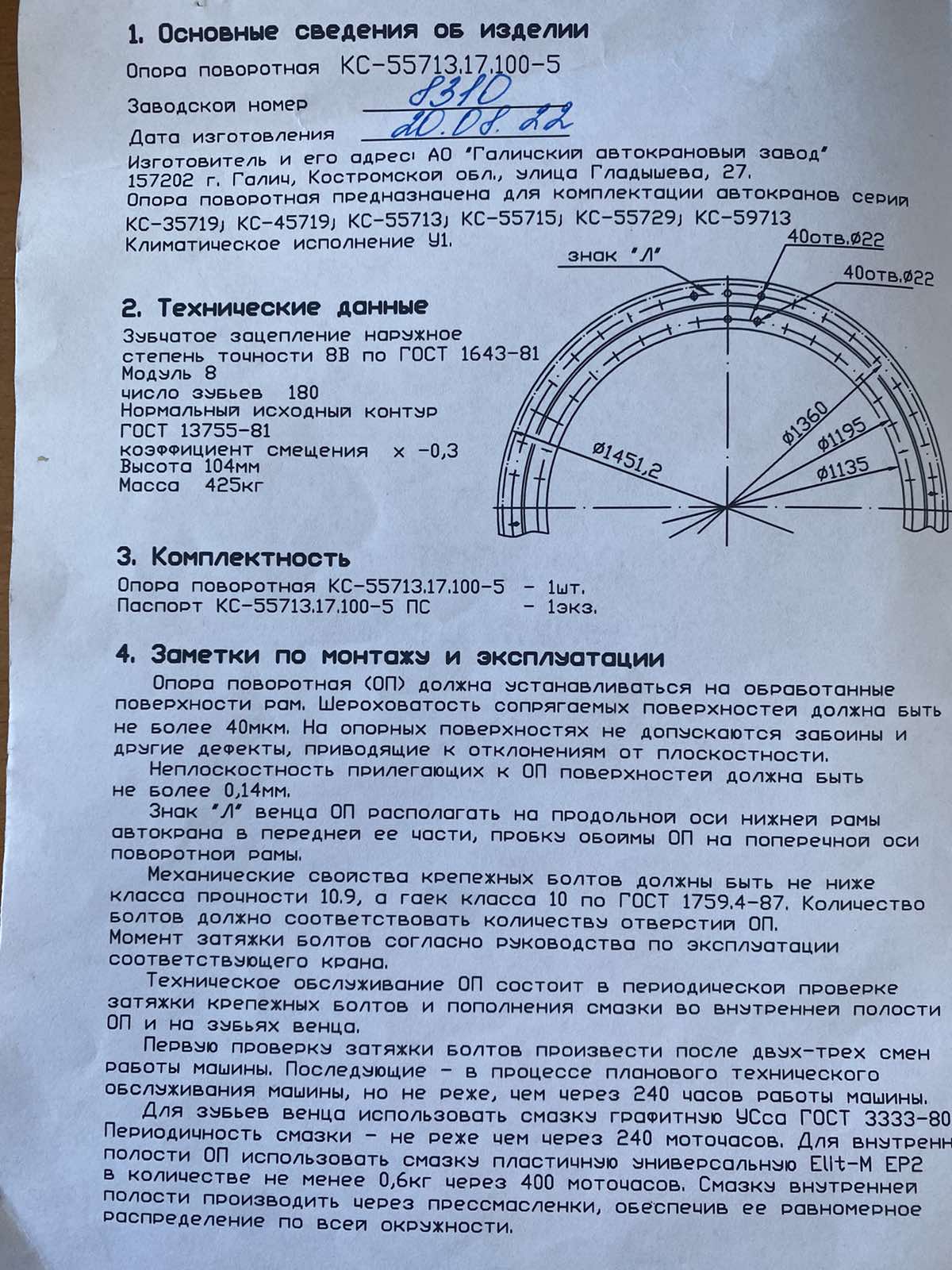

Монтаж и эксплуатация

Опора поворотная (ОП) должна устанавливаться на обработанные поверхности рам. Шероховатость сопрягаемых поверхностей должна быть не более 40 мкм. На опорных поверхностях не допускаются забоины и другие дефекты, приводящие к отклонениям от плоскости.

Нелоскостность прилегающих к ОП поверхностей должна быть не более 0,14 мм.

Знак «Л» венца ОП располагать на продольной оси нижней рамы автокрана в передней ее части, знак«Л»обоймы располагать на поперечной оси поворотной рамы.

Механические свойства крепежных болтов должны быть не ниже класса прочности 10.9, а гаек класса 10 по ГОСТ 1759.4-87. Количество болтов должно соответствовать количеству отверстий ОП. Момент затяжки болтов 0,35-0,4кН м(0,35-0,4кГс м).

Техническое обслуживание ОП состоит в периодической проверке затяжки крепежных болтов и пополнения смазки во внутренней полости ОП и на зубьях венца.

Первую проверку затяжки болтов произвести после двух-трех смен] работы машины. Последующие ― в процессе планового технической обслуживания машины, но не реже, чем через 240 часов работы машины.

Для зубьев венца использовать смазку графитную УССа ГОСТЗЗЗЗ-80. Периодичность смазки ― не реже чем через 240 моточасов. Для внутренней полости ОП использовать смазку Литол-24 ГОСТ 21150-87 Допускается применение смазок ВНИИ НП-242; ГОСТ20421-75; ЦИАТИМ-203 ГОСТ8773-73 в количестве не менее 0,6 кг через 400 моточасов. Смазку внутренней полости производить через прессмасленки, обеспечив ее равномерное распределение по всей окружности.

Срок службы и гарантии изготовителя.

Завод изготовитель гарантирует качество и исправную работу опоры поворотной, поставляемой для комплектации автокранов, в течение 12месяцев с момента изготовления опоры поворотной, но не более 1000 часов наработки автокрана по счетчику моточасов, при условии соблюдения правил транспортирования, хранения, установки и эксплуатации.

Консервация и хранение

Хранить ОП в сухом закрытом помещении. Хранение должно осуществляться в пакетах или штабелях в горизонтальном.

Основные характеристики:

Габаритные размеры в транспортном положении:
Вес — 400 кг

Пользовательские характеристики:
Диаметр — 1451мм
высота — 100мм
количество отверстий — 40
