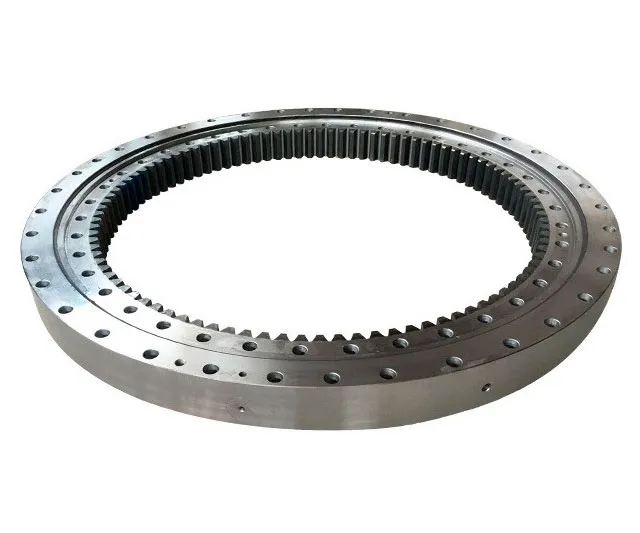

Опорно-поворотное устройство Liebherr LT 1030, LTF 1030, LTL 1030, LTM 1030 (Либхер 30т)
Опора поворотная ОПУ Liebherr LT 1030, LTF 1030, LTL 1030, LTM 1030 применяется на кранах Либхер, которым присущи большие нагрузки, действующие на поворотную раму в процессе эксплуатации. Поворотный подшипник двухрядный роликовый с внутренним зубчатым венцом служит для распределения нагрузки от неповоротной части на поворотную и вращения поворотной части относительно неповоротной. Опорный круг связывает подвижную и неподвижную часть автомобильного крана.
Где применяется
Поворотная опора с гидромотором Либхер LT1030, LTF1030, LTL1030, LTM1030 предназначена для самоходных и автомобильных кранов грузоподъёмностью 30 тонн. Данный узел выдерживает интенсивные циклические нагрузки, опрокидывающие моменты и обеспечивает плавное вращение платформы с высокой точностью позиционирования.
Основные элементы ОПУ
Поворотный круг автокрана включает следующие ключевые элементы:
- Внешнее и внутреннее кольца. Это радиальные детали с наружными или внутренними зубчатыми венцами в зависимости от модификации и года выпуска крана. В кольцах сделаны отверстия с резьбой для монтажа компонентов. Их количество и размер зависит от габаритов прикрепляемых функциональных узлов. В составе конструкции — два кольца: одно зафиксировано, второе способно свободно вращаться.
- Катящиеся тела: шарики или ролики. Между кольцами размещены шары либо ролики — они гарантируют плавное вращение механизмов, центрируют элементы и снижают трение между деталями. Для надежной работы подвижные механизмы обработаны консистентной смазкой. Для ее заправки имеется специальное отверстие.
- Роликовое ОПУ или опорно-поворотное устройство с шариковыми подшипниками снабжены уплотнениями из пластика. В процессе эксплуатации эти элементы изнашиваются и после длительной работы подлежат замене.
- Чтобы защитить передачу агрегата от воздействия неблагоприятных внешних факторов, устройство оснащают надёжным корпусом, как правило, изготовленным из чугуна. Для защиты внутренних частей механизма от попадания песка и влаги в конструкции предусмотрены уплотнительные элементы.
Запчасти для автокранов и спецтехники, а также их комплектующие Вы можете заказать на нашем сайте. Актуальную цену в рублях на ту или иную товарную позицию вы можете уточнить у наших менеджеров и при ее наличии положить в корзину.
