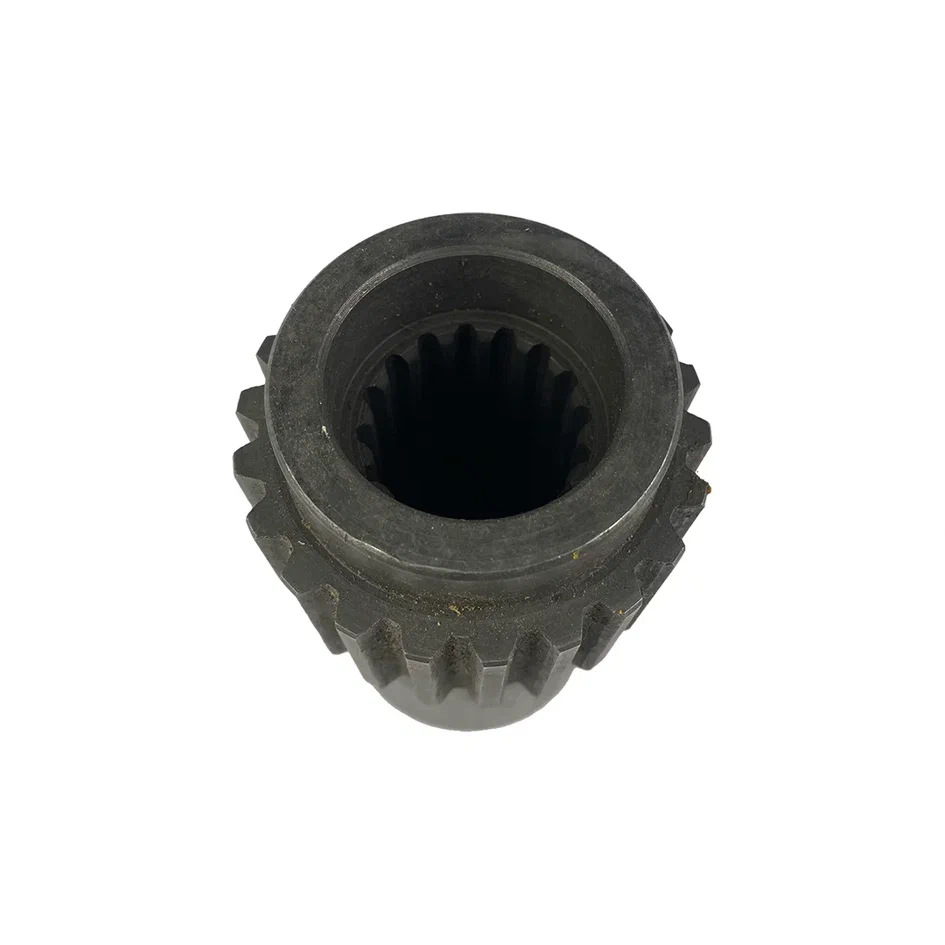

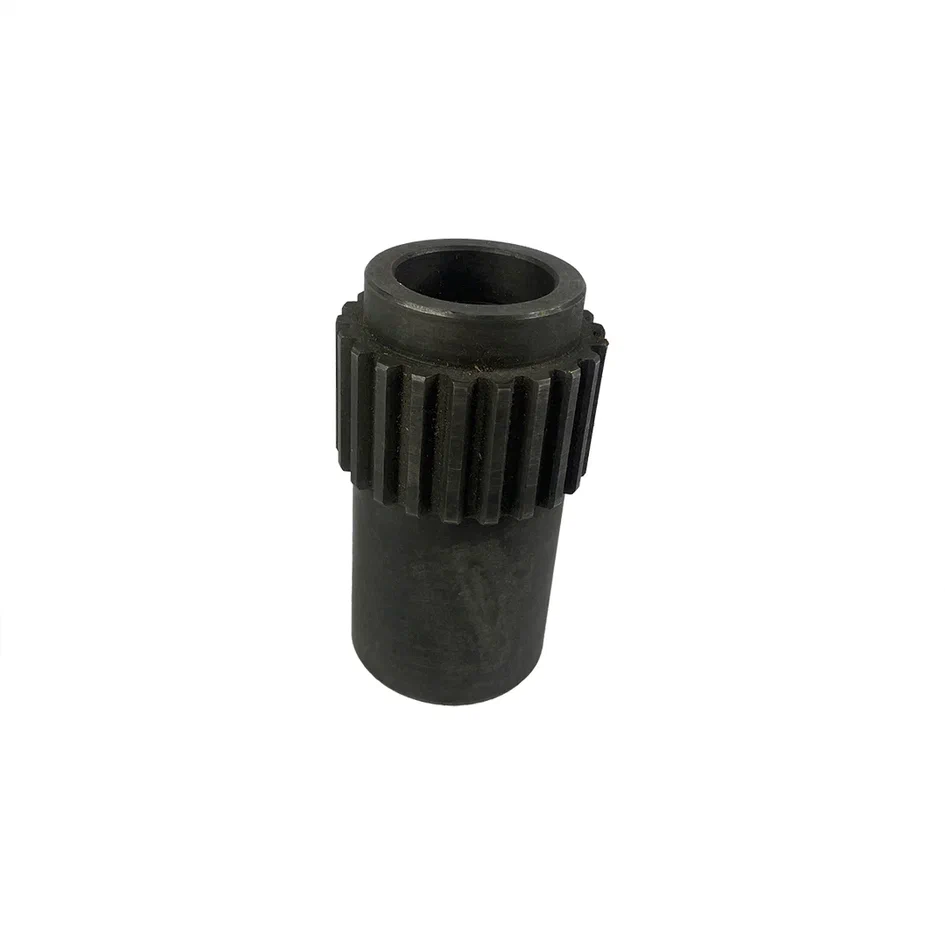

Шестерня КС-45717.14.106-01 (20, 22 зуб.) ведущая, колесо зубчатое верхнее для КОМ КС-45717.14.100
Шестерня ведущая КС-45717.14.106-01 (20, 22 зуб.) необходима для комплектации коробки мощности. Посредством своей зубчатой поверхности она входит в зацепление с другим зубчатым колесом в составе устройства, образуя вращение выходного вала. В центральной части элемента выполнено отверстие цилиндрической формы для посадки шестерни внутри коробки.
Колесо зубчатое верхнее (шестерня ведущая) МП-05717.14.106-01, МП05-4202018-01 (20, 22 зуба) бывает со следующим посадочным отверстием:
- Диаметр 44 мм, игольчатый подшипник 264706 — 1 шт
- Диаметр 52 мм, роликовый конический подшипник — 2 шт
- Диаметр 62 мм, роликовый конический подшипник — 2 шт.
Принцип работы
Колесо зубчатое верхнее для коробки отбора мощности КОМ КС-45717.14.100 представляет собой основной элемент, который, при зацеплении со второй шестернёй, передаёт крутящий момент на выходной вал КОМ. Для этого сжатый воздух подаётся в полость пневматического цилиндра, где вилка перемещает одну шестерню по направлению к другой. Когда необходимо прекратить передачу вращения, пневмоцилиндр соединяется с атмосферой.
Поскольку шестерёнка находится в условиях повышенных нагрузок и большого трения, изделие производится из прочной стали 45 и проходит термическую обработку с цементацией. Кроме того, все трущиеся элементы в составе коробки периодически смазываются посредством разбрызгивания масла.
Где применяется
Верхнее зубчатое колесо КС-45717.14.106 подходит для установки в следующих моделях автомобильного крана Ивановец: КС-35714, КС-35715, КС-45714, КС-45717, АК-25, КС-54711, КС-54712 и КС-55711.
Технические характеристики
| Параметр | Значение |
| Внутренний диаметр, мм | 52 |
| Количество зубьев, шт | 22 |
| Длина, мм | 150 |
| Ширина, мм | 150 |
| Высота, мм | 150 |
| Вес, кг | 1 |
