Вал КС-3577.28.093-2 на автокран Ивановец

3 000 руб.

Вал КС-3577.28.093-2 редуктора механизма поворота автокранов Ивановец КС-3577, КС-3574, КС-35714, КС-35715, КС-45714, КС-45717, КС-54711

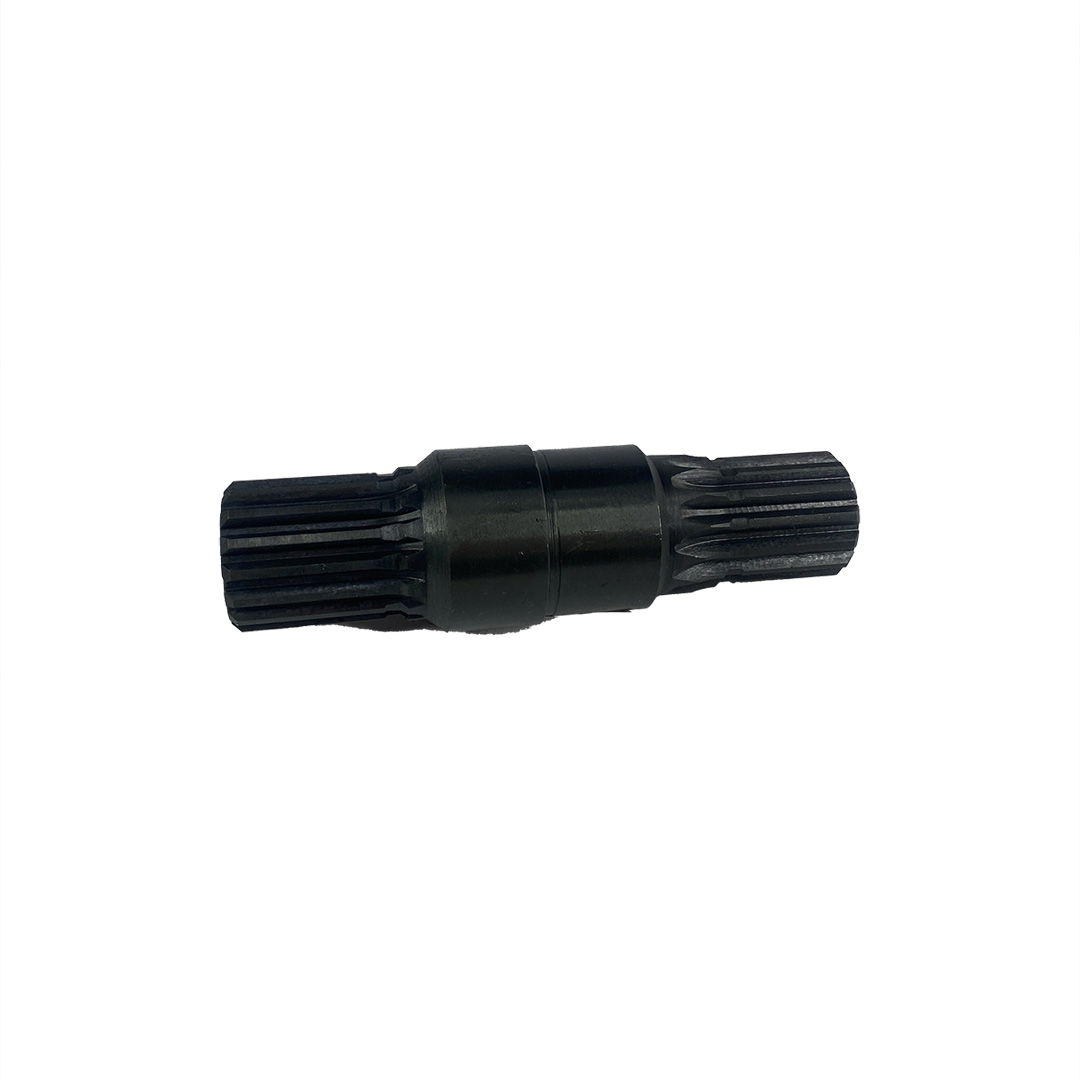

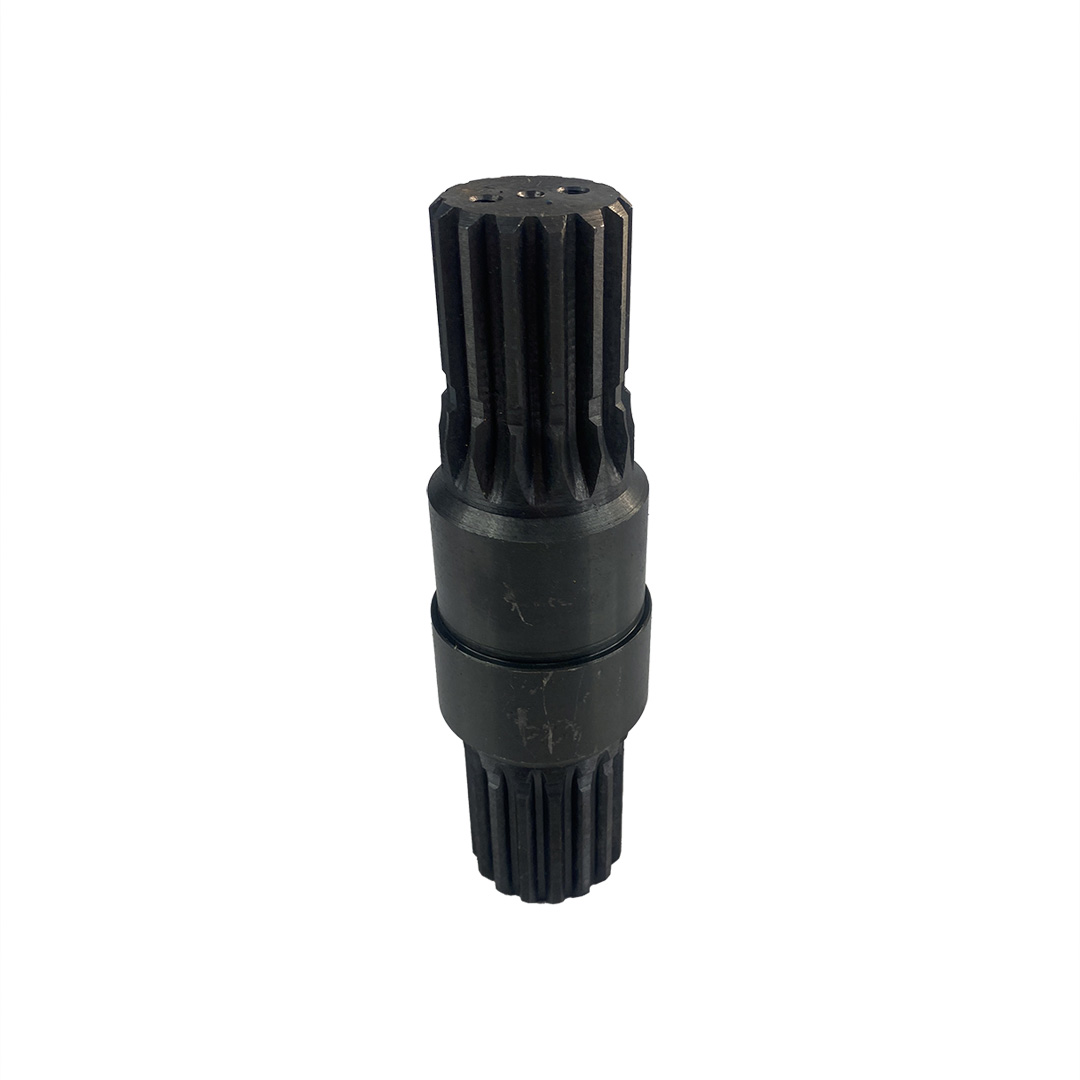

Вал КС-3577.28.093-2 (№33) редуктора механизма поворота входит в редуктор механизма поворота автокранов Ивановец и представляет собой вал длиной 225 мм, имеющий шлицевую нарезку с двух сторон: на одном конце 16 зубьев – для сопряжения с ведущей шестерней КС-3577.28.092-1 (для редуктора КС-3577.28.000) или КС-45717.28.101(для редуктора КС-3577.28.000-01), на другом 14 зубьев – с зубчатым колесом КС-3577.28.097-3.

Между двумя шлицевыми нарезками на валу есть два гладких участка: один, диаметром 70 мм — для посадки двухрядного роликового подшипника 3614 (22314 CA) и 75 мм — для установки двух армированных сальников, предотвращающих вытекание редукторного масла из редуктора.

Выходной вал КС-3577.28.093-2 передает крутящий момент от колеса зубчатого к шестерне механизма поворота, которая приводит в движение опорно-поворотное устройство (ОПУ).
