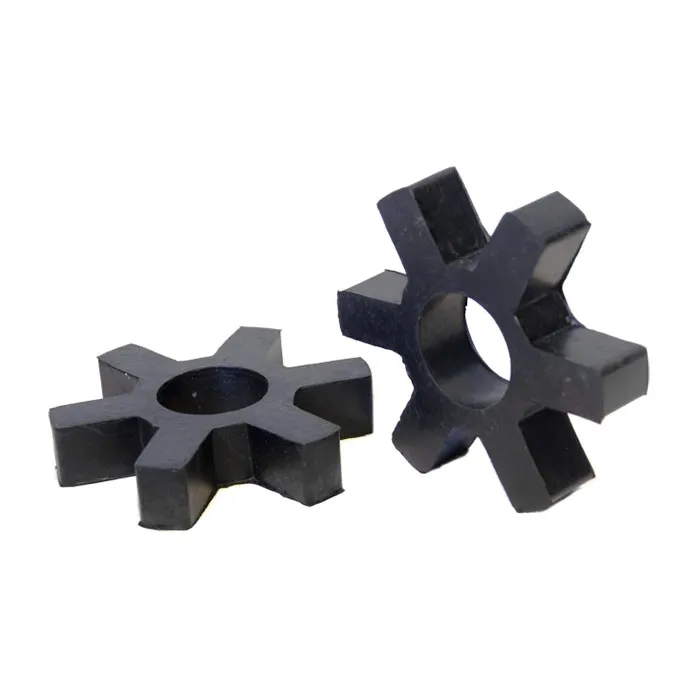

Звездочка КС-3577.26.032-3 резиновая барабана грузовой лебедки автокрана КС-3577, КС-45717 Ивановец
Звёздочка КС-3577.26.032-3 – неметаллическая деталь с шестью лучами, один из элементов соединительной муфты, которая отвечает за соединение выходного шлицевого вала гидромотора и в то же время входного вала двухступенчатого цилиндрического редуктора.
Такая конструкция всегда одинакова для всех механизмов грузовой лебедки разных модификаций автокрана Ивановец (КС-45717К, КС-3577).
Функции звездочки
Основными функциями звездочки КС-3577 являются:
- охват шести лучей попарно с помощью трех больших металлических зубьев внешней обоймы. Сами лучи звездочки прижимаются к таким зубьям. Шкив тормоза в своем составе также имеет три крупных зуба, заходящие в три паза резиновой звездочки.
- обеспечение понижения динамических нагрузок при частых остановках и пусках, которые характерны для работы лебедки автокрана.
Где применяется
Звездочка резиновая КС-3577.26.032-3 (эластичное соединение) применяется для комплектации грузовой лебедки, устанавливаемой на автокраны Ивановец КС-3571, КС-3577, КС-3577-2, КС-3577-3, КС-3574, КС-3576, КС-45717.
Технические характеристики
| Параметр | Значение |
| Артикул: | КС-3577.26.032-3 |
| Тип: | Звездочка резиновая (эластичная муфта) |
| Назначение: | Соединение полумуфты гидромотора и тормозного шкива грузовой лебедки |
| Материал: | Эластичная резина (вулканизированный каучук) |
| Применяемость: | Автокраны «Ивановец» (КС-3571, КС-3577, КС-3574, КС-3576) |
| Функция: | Сглаживание динамических нагрузок, плавное изменение усилия торможения |
| Особенности: | При износе возможна поломка полумуфты |
| Диаметр центрального отверстия, мм: | 44 |
| Толщина луча звёздочки, мм: | 18.5 |
| Высота, мм: | 25 |
| Ширина, мм: | 123 |
| Вес, гр | 130 |
