Артикул: 310.х.80.03.06

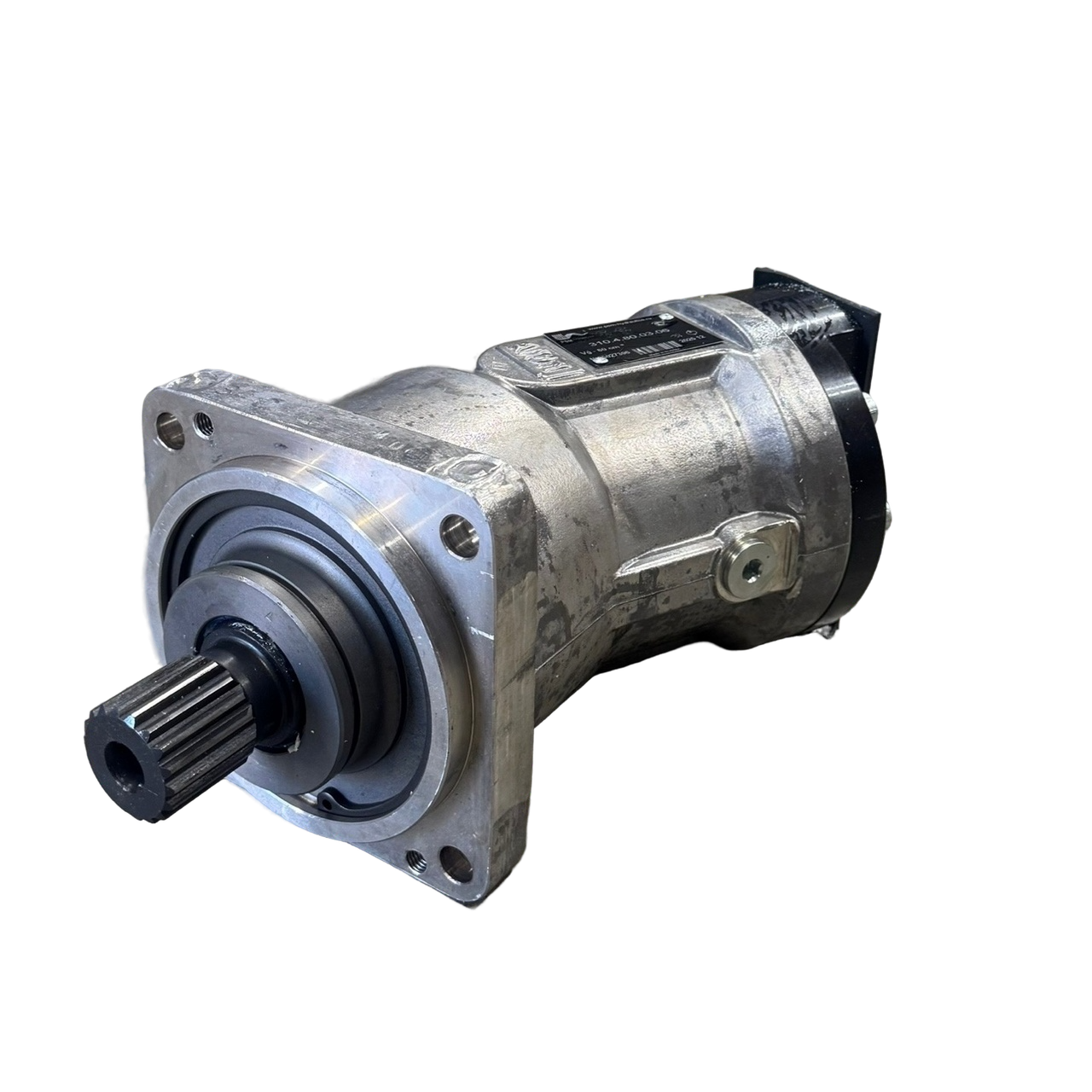

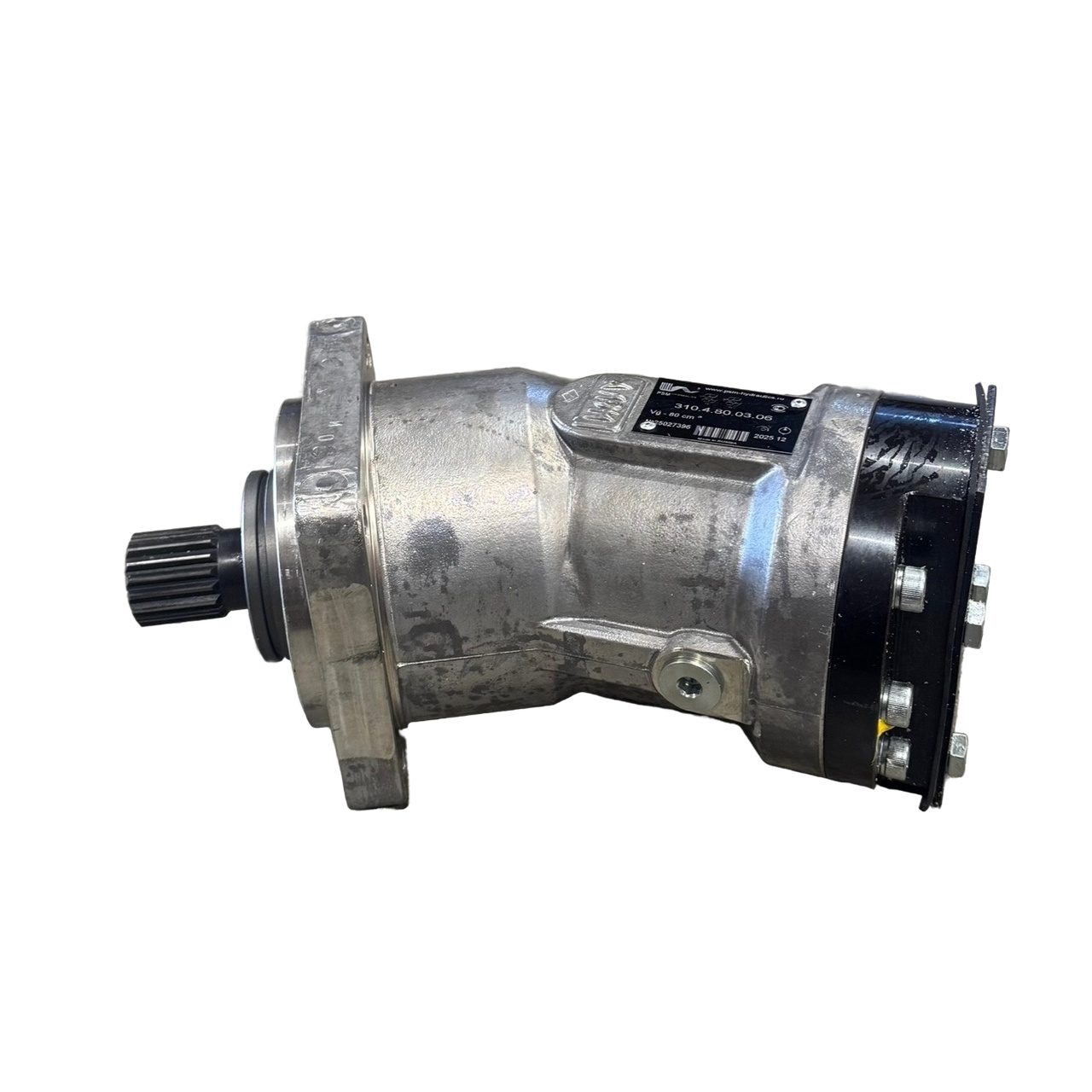

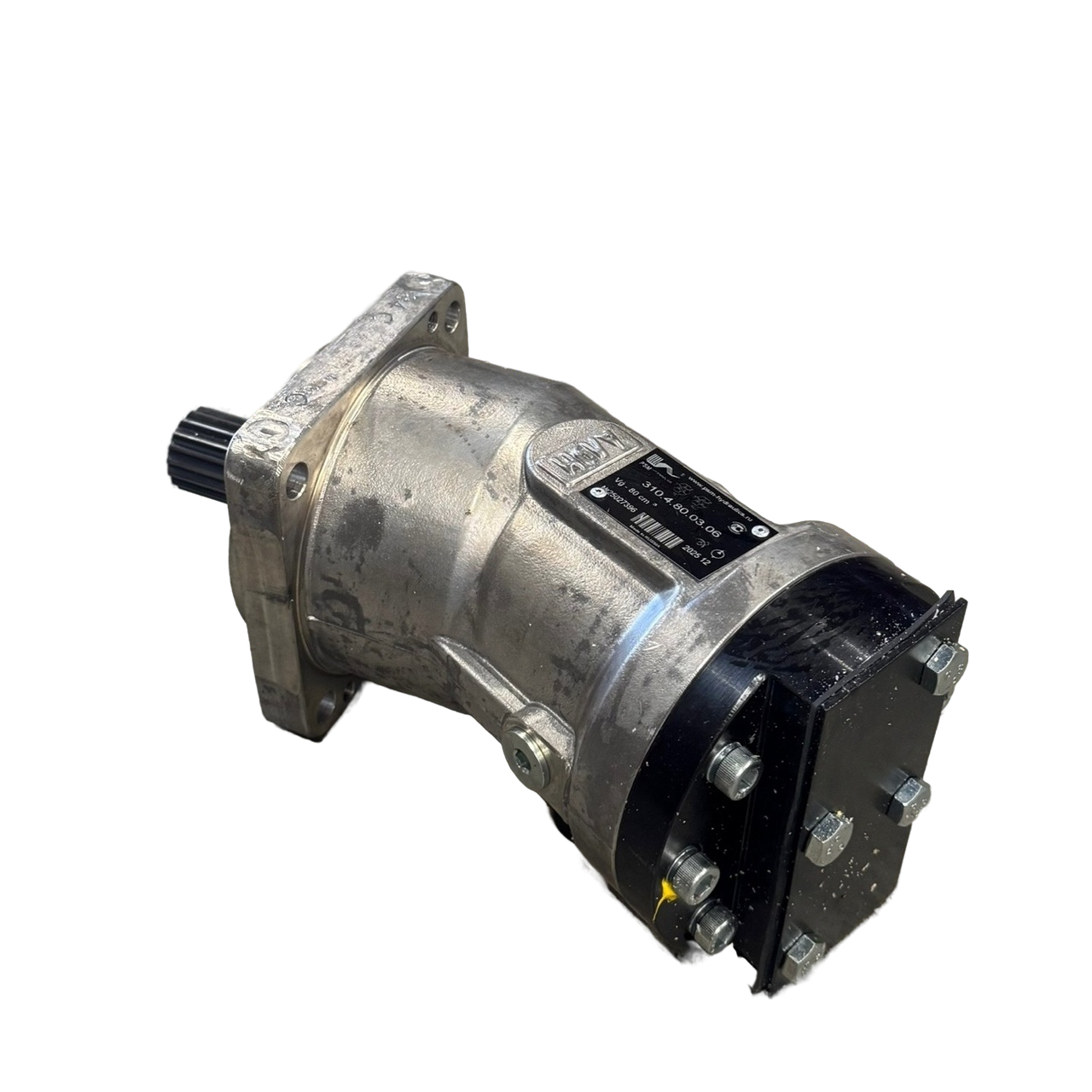

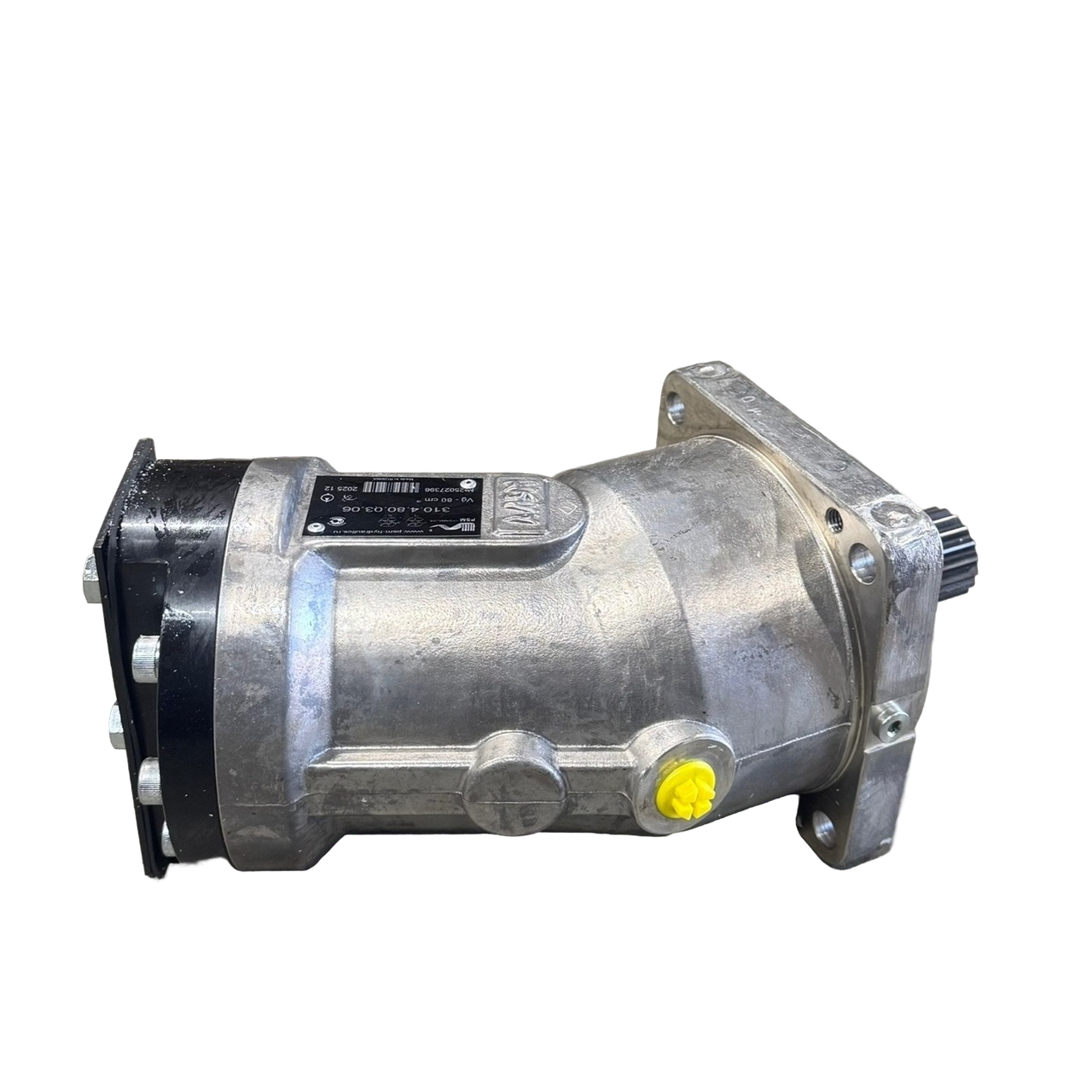

Гидронасос 310.3.80.03.06 | 310.4.80.03.06 аксиально-поршневой нерегулируемый

Гидронасос 310.3.80.03.06 | 310.4.80.03.06 аксиально-поршневой нерегулируемый, объемом 80 куб. см. используется в объемных гидроприводах автокранов Ивановец КС-45717-1, КС-45717А, КС-45717К-1, КС-45717К-2, КС-45717К-3. Насос изготавливается со шлицевым валом правого вращения с 2-мя фланцами на торце.

Описание и характеристики гидравлического насоса:

Серия: 310
Исполнение:

3 — конические подшипники узла вала, латунный блок цилиндров:

4 — конические подшипники узла вала, стальной блок цилиндров, для 12 и 28 объёмов – подшипники узла вала шариковые.

Рабочий объем: 80 см3/об
Монтажный фланец: ISO 3019/2, 4 отверстия
Тип гидромашины: гидронасос
Направление вращения: правое
Исполнение вала: шлицевое по ГОСТ 6033-80
Встроенная гидроаппаратура и электроаппаратура: отсутствует
Расположение и тип рабочих каналов: 2 фланца на торце

Насос 310.3.80.03.06 | 310.4.80.03.06 состоит из качающего узла, установленного в корпусе и задней крышки, который состоит из распределителя и гидравлического узла. В состав гидроузла входят вал, подшипники и блок цилиндров, который по сферической поверхности контактирует с распределителем. Вариант исполнения задней крышки с 2-мя фланцами в определяет направление подсоединения трубопроводов.

Принцип работы гидронасоса 310.4.80.03.06 / 310.3.80.03.06:

При работе вал насоса приводится во вращение от двигателя. Установленные в блоке цилиндров поршни вращаются вокруг оси блока и одновременно совершают возвратно-поступательное движение. За одну половину оборота вала, поршнем всасывается рабочая жидкость, а за другую происходит нагнетание жидкости в гидросистему. Подача рабочей жидкости определяется частотой вращения вала насоса и рабочим объемом насоса, а давление на выходе ограничивается предохранительным клапаном и определяется нагрузкой на рабочий орган гидронасоса 310.3.80.03.06 | 310.4.80.03.06.

Характеристики:

Основные
Производитель ПСМ-Гидравлика
Страна производитель Россия
Гарантийный срок 6 мес
Характеристики
Давление на входе минимальное/максимальное(МПа) 0,08/0,2
КПД полный 0.91 %
Коэффициент подачи 0,95
Максимальное давление дренажа(МПа) 0,2
Максимальное давление на выходе(МПа) 40
Масса без жидкости(кг) 19,2
Номинальная подача(л/мин) 114
Номинальная потребляемая мощность(кВт) 41
Номинальное давление на выходе(МПа) 20
Рабочий объем(куб.см) 80
Частота вращения максимальная, при минимальном/максимальном давлении на входе(об/мин) 2240/3350
Частота вращения минимальная/номинальная(об/мин) 400/1500
