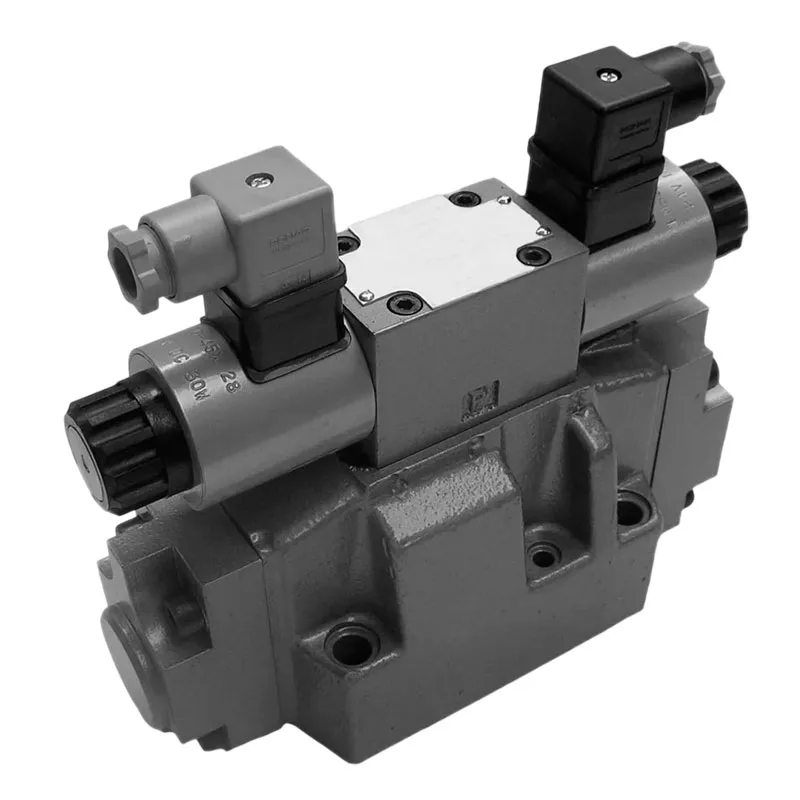

Гидрораспределитель ВЕХ16.574.Г24
Гидрораспределитель ВЕХ16.574 Г24 золотниковый четырехлинейный с электрогидравлическим управлением с условным проходом 16 мм служит для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах различного назначения. Он полностью взаимозаменяем по посадочным отверстиям и каналам с распределителями производителей Rexroth, Agro-Hytos, Duplomatic. Аналог: 4DWHG16C60/G24.
Модульные гидрораспределители мирового стандарта СЕТОР 7 (ВЕХ16) с пилотным электромагнитным управлением от серво-пилотных распределителей типа ВЕ 6 34 используются там, где необходимо управление мощным потоком гидравлической жидкости, и там, где обычное электрическое управление через маломощную электрическую катушку не справляется с переключением золотника при мощном потоке из-за ограниченной мощности катушки.
Как правило, гидрораспределители «Вехи» работают на специальных минеральных маслах, кинетическая вязкость которых в пределах 10 — 400мм2/с (сСт), а номинальная тонкость фильтрации не должны быть грубее 25 мкм.
Где применяется
Гидрораспределитель ВЕХ16.574.Г24 с электрогидравлическим управлением применяется в гидроагрегатах станков и машин, в гидросистемах мобильной и буровой техники. Также он используется на автокранах Ивановец КС-5576, КС-6476.
Технические характеристики
- Присоединение: стыковое.
- Монтаж: CETOP07.
- Условный диаметр: Ду16.
- Максимальное давление: 35 Мпа.
- Пропускная способность: 300 л/мин.
- Количество каналов: 4.
- Количество положений: 2.
- Количество секций: 1.

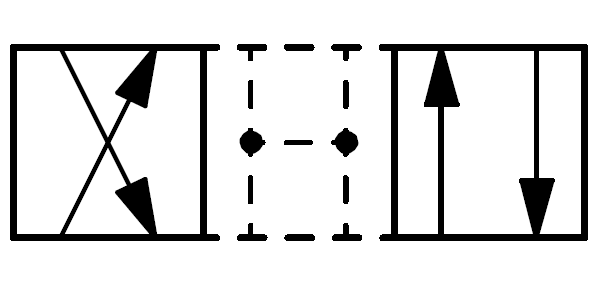

- Условная схема золотника: 574.
- Возврат золотника: пружинный.
- Напряжение: 24VDC (220VAC).
- Масса: 9,5кг.
