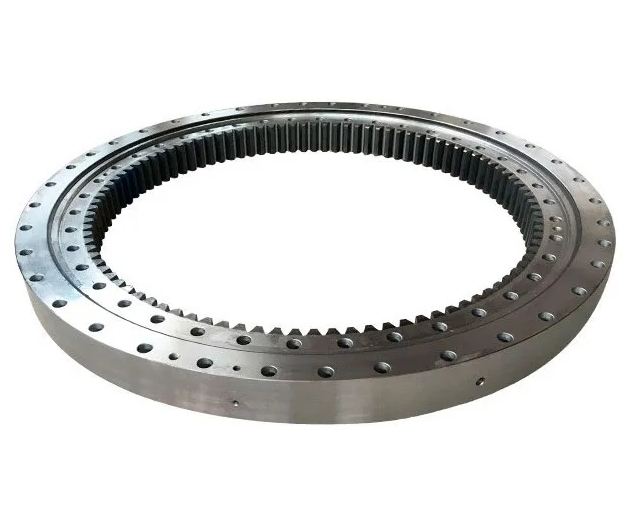

ОПУ башенного крана TDK-10.215-003-002
Опорно-поворотное устройство (ОПУ) башенного крана — это крупногабаритный механизм, который обеспечивает вращение поворотной части крана относительно неподвижной базы и передаёт все эксплуатационные нагрузки на опорную конструкцию. Оно соединяет поворотную и неповоротную части крана, позволяя стреле или другой поворотной платформе вращаться при одновременном восприятии вертикальных, горизонтальных нагрузок, опрокидывающего и крутящего моментов
Опорно-поворотное устройство установлено в узле поворотном верхнеповоротного крана башенного TDK
Технические характеристики:
- Тип зацепления ОПУ с шестерней редуктора -наружное
- Тип конструкции ОПУ — шариковое, однорядное
- Диаметр делительной окружности, мм — 1596
- Модуль зацепления, мм — 12
- Количество зубьев, шт — 133
- Материал наружного кольца — 42CrMo4 V
- Материал внутреннего кольца — 42CrMo4 V
- Угол зацепления, º — 20
- Форма зуба — DIN 867
- Коэффициент смещения исходного контура зубчатого венца, xm/ — +6,0
- Обрезание, km — 1
- Максимальная частота вращения опорно-поворотного устройства, 1 об/мин
- Диапазон рабочих температур опорно-поворотного устройства,℃/ -40….+40
Гарантия
Гарантийный срок составляет 18 месяцев с момента ввода крана в эксплуатацию, но не более 24 месяцев со дня отгрузки со склада изготовителя.
